Buchi Rotavapor R-220 SE Bedienungsanleitung Seite 53

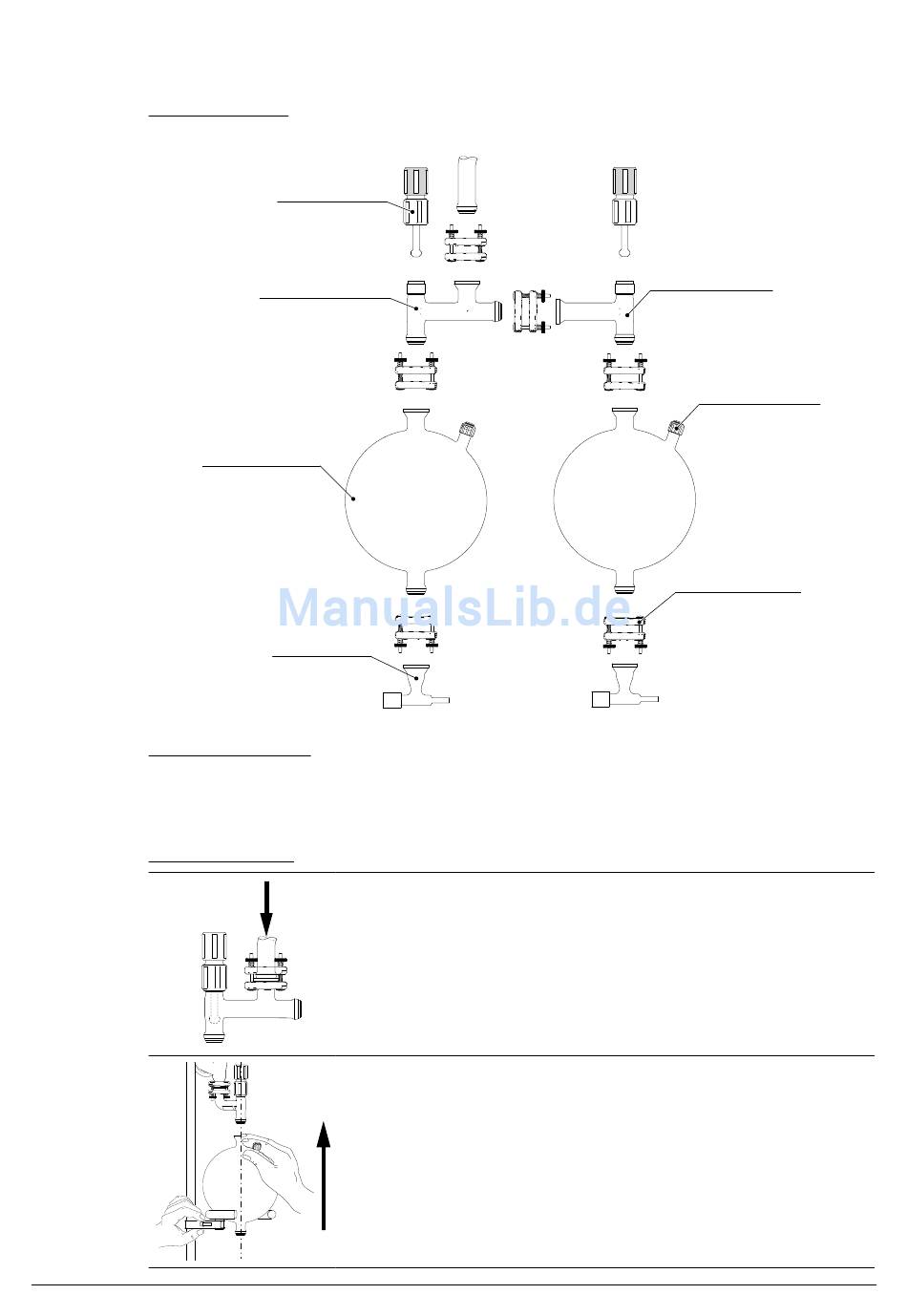

Zwei Auffangkolben
Absperrhahn
Verzweigungsstück 2
Auffangkolben
Ablassventil
Vorbereitende Schritte:
• Gewünschten Glasaufbau zwischen Getriebe und Verzweigungsstück 1 installieren
• Haltering weit unten am Stativ anbringen
• Absperrhähne an den Verzweigungsstücken anbringen
Installationsvorgang:
53
Ausgang Glasaufbau
Kugelschliff des Y-Stücks mit dem Ausgang des Glasaufbaus verbinden.
Schliffverbindung mit einer EasyClamp (DN25) fixieren.
Ersten Auffangkolben auf den Haltering stellen.
➥ Auffangkolben mit einer Hand aufrecht festhalten.
➡ Haltering justieren, bis der Kugelschliff zwischen dem Auffangkolben und dem
Verzweigungsstück spannungsfrei sitzt.
5 Inbetriebnahme
Verzweigungsstück 1
Schraubkappe
Belüftung
EasyClamp (DN25)
R-220 SE Betriebsanleitung, Version F
