12 HIDRATAÇÃO
Tubo de abastecimento de água em plástico
Conetor de ligação flexível de borracha
para três posições de funcionamento
CamelBak BIG BITE VALVE
® ™
Parafuso de fixação e anilha espaçadora
Tampa de fecho
12.1 INSTALAÇÃO
A operação é facilitada se a proteção
contra vento tiver sido previamente
removida (consultar 10.1).
Condição: use uma chave de fenda em forma de
estrela e sente-se colocando o capacete voltado para
baixo sobre os joelhos.

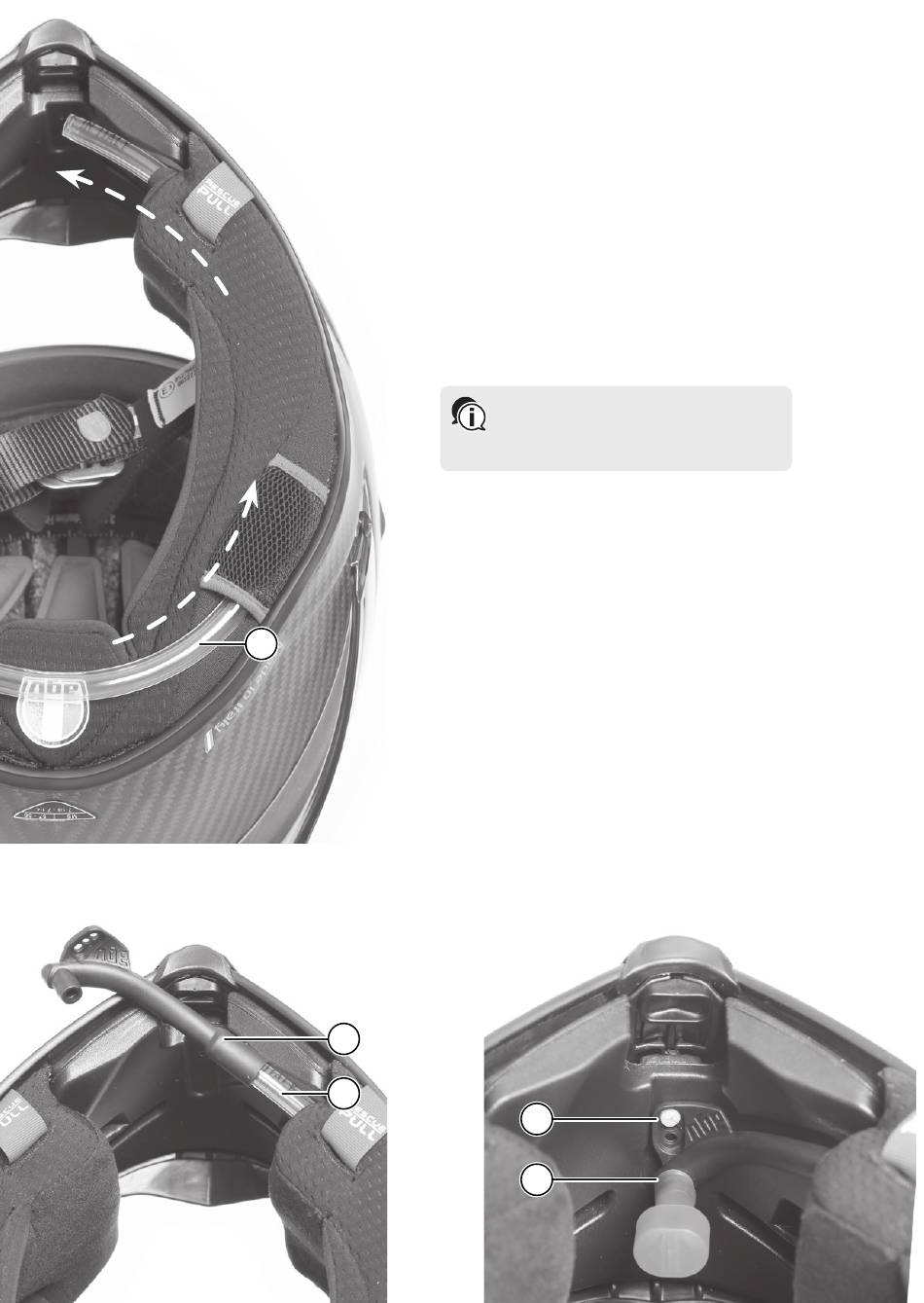

Insira o tubo de plástico (1) no interior do
•
protetor de rosto e, em seguida, puxe-o através
da abertura especial (seta) realizada na
costura do tecido no bordo do protetor de rosto.
Ligue o tubo de plástico ao conetor de ligação
•
de borracha (2).
Coloque o conetor de ligação (2) na superfície
•
interna da proteção do queixo à altura desejada
e, em seguida, fixe-o com o parafuso (3),
colocando a anilha espaçadora entre eles.
Posicione a BIG BITE
•
conetor de ligação.
Ligue o sistema à válvula da bolsa de água.
→
3
4
VALVE (4) ligando-a ao
™
