Oilon RE RVS Montage- Und Inbetriebnahme Anleitung Seite 67

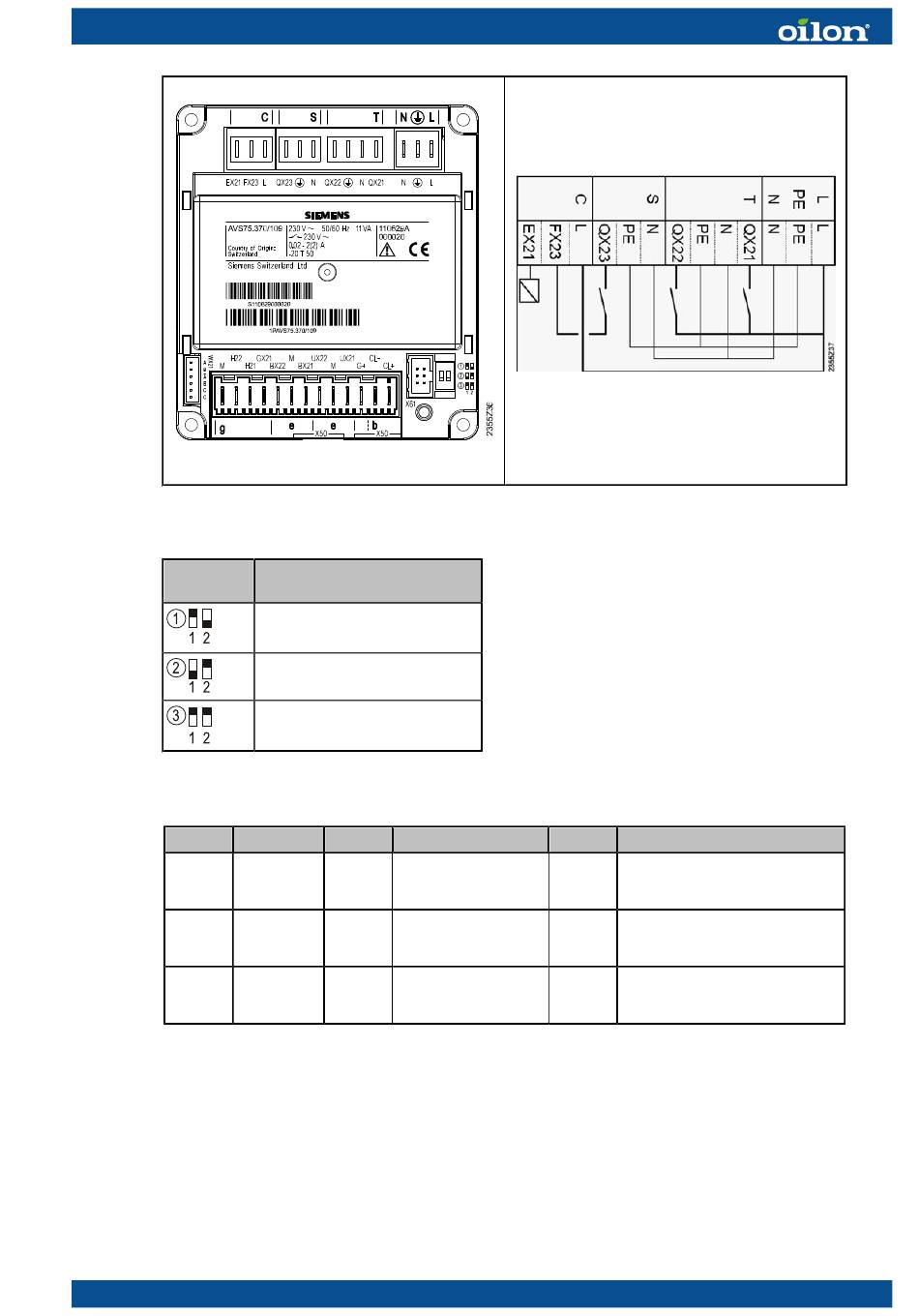

Auxiliary controller ver. 1
DIP Schalter Positionen
DIP
Schalter
Adresse 1: Zusatzregler 1
Adresse 1: Zusatzregler 2
Adresse 1: Zusatzregler 3
Versorgungsstromausgänge (Großbuchstaben an den Anschlüssen)
Zeile Stecker
7301
(7300)
7302
(7300)
7303
(7300)
*Siehe Kapitel Wahl des ventilgesteuerten Heizkreises.
Die Funktion der Ausgänge Q21, Q22 und Q23 wird ebenfalls in Zeile 7300 gewählt.
M8009 2346DE
Adresse
Output Maßnahme
Heizkreis 2
T QX21
Ventil offen Y5
Heizkreis 2 Ventil
T QX22
geschlossen Y6
S QX23 Heizkreis 2 Pumpe Q6
Auxiliary controller wiring diagram ver. 1
Marke Zusatzinformationen
Wenn der Heizkreis ein
Y5 Regelventil hat, sonst frei.
Ausgewählt über Zeile 7300.*
Wenn der Heizkreis ein
Y6 Regelventil hat, sonst frei.
Ausgewählt über Zeile 7300.*
Wenn der Heizkreis eine
Q6 Pumpe enthält, sonst frei.
Ausgewählt über Zeile 7300.*
65 (68)
