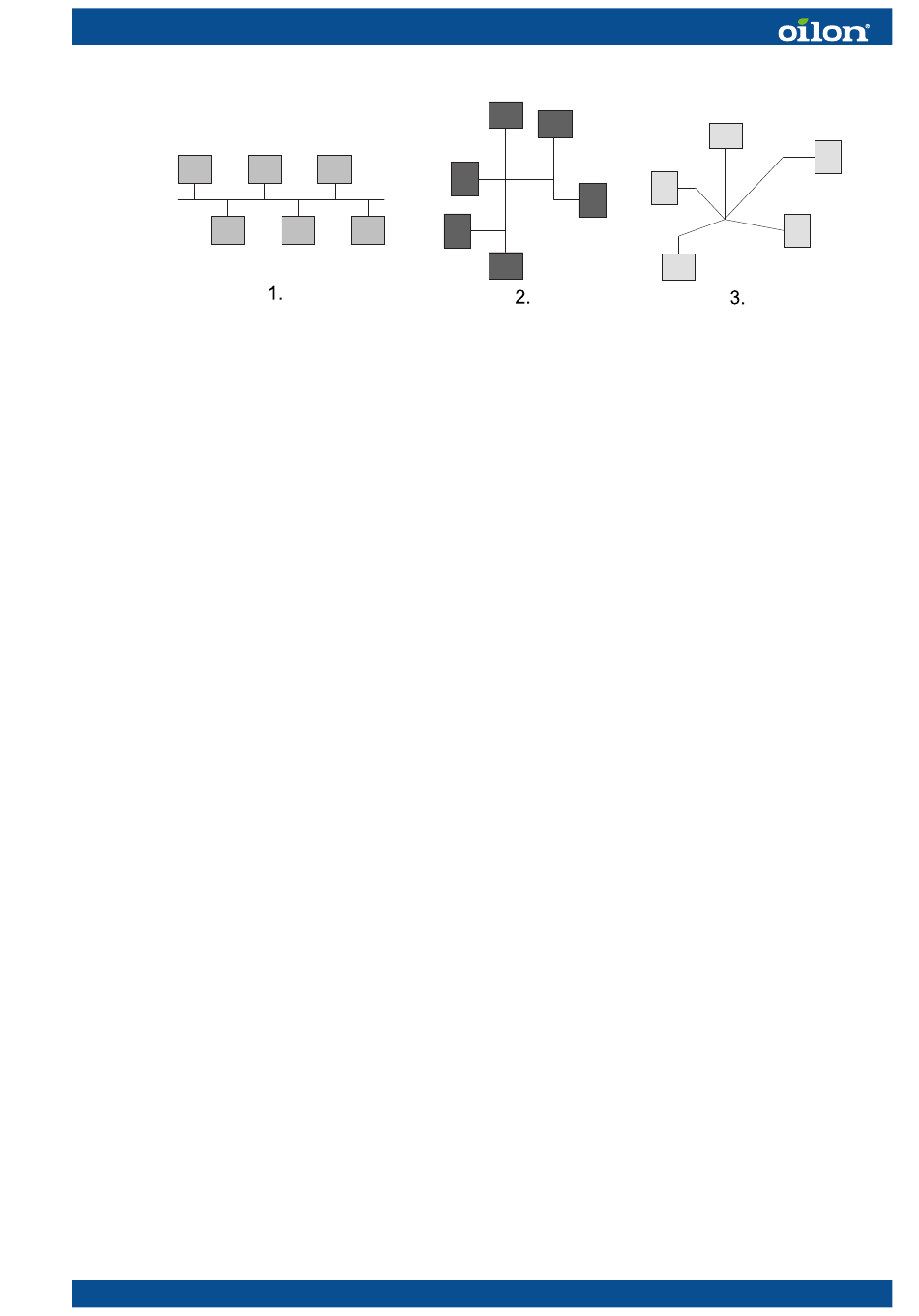

Cascade bus topology ver. 1
Die Mindestspannung zwischen den Anschlüssen DB+ und MB- des Busses beträgt
9,5 V DC.
● Wenn die Spannung kleiner ist, ist der elektrische Widerstand in den Buskabeln zu
groß.
● Überprüfen Sie die Kabel und verwenden Sie ggf. Kabel mit einem größeren
Leitungsquerschnitt.
● Liegt keine Spannung an, hat der Bus einen Kurzschluss.
● Wenn die Spannung negativ ist, ist die Polarität falsch.
Bus-Adressen
Jedes Gerät im Bus hat seine eigene Adresse. Die Geräteadresse wird von der
Bedienoberfläche selbst eingestellt (Zeile 6600).
● Die Geräteadresse des Master-Reglers ist immer 1.
● Die Slave-Regler können jede freie Adresse zwischen 2 und 16 haben.
● Verwenden Sie nicht die Adressen 8 und 5, da diese für das Verbindungskabel
OCI700 und ein entferntes Verbindungsgerät reserviert sind.
Aktivieren Sie die Kaskade, indem Sie über die Benutzeroberfläche die Geräteadresse
jeder Slave-Steuerung auf eine beliebige freie Adresse (z. B. 3) ändern und die
Slave-Steuerung an den Bus anschließen. Sobald die Slave-Adressen geändert
und das Buskabel angeschlossen ist, wird die Kaskadenfunktion aktiviert und das
Kaskadenmenü im Master-Regler angezeigt.
Nachdem die Kaskade aktiviert wurde, nehmen Sie die erforderlichen Änderungen
in den Einstellungen des Master- und des Slave-Reglers vor. Die Einstellungen sind
in der nachstehenden Tabelle aufgeführt. Ein Beispiel für eine Kaskade, bestehend
aus vier RE96 Wärmepumpen, ist auf der Abbildung am Ende dieses Abschnitts
dargestellt.
