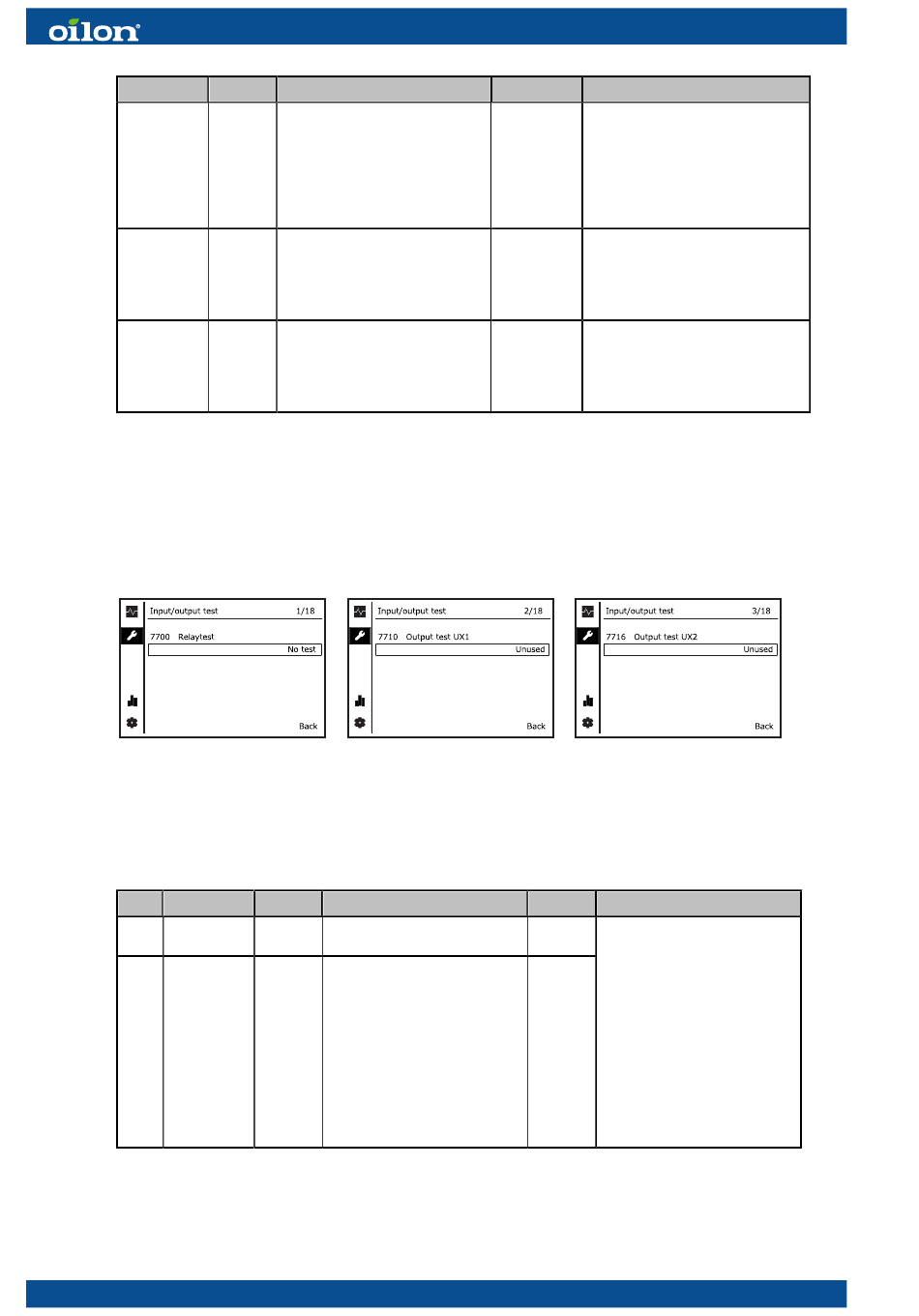

Relaistest für drehzahlgeregelte Pumpen
Führen Sie den Test für drehzahlgeregelte Pumpen durch, indem Sie den QX-Ausgang
und den Signalausgangstest der Pumpe aktivieren. Beenden Sie den Test, indem
Sie die Einstellung der Relaistestfunktion (Zeile 7700) auf Kein Test ändern und den
Testwert für den UX-Ausgang auf --- setzen.
Wählen Sie den QX-Ausgang, der
mit der Pumpe verbunden ist.
Relaistest für eine drehzahlgeregelte Kondensatorkreispumpe
Zeile Stecker
7700 V
7710 y
48 (68)
Funktion
QX11 Heizkreis 1 Ventil
geschlossen Y2
QX12 Solekreis (Verdampferkreis)
Pumpe Q8
QX13 Pumpe für Kondensatorkreis Q9
Aktivieren Sie einen UX-Ausgangstest für die Pumpe. Wählen Sie den
UX-Ausgang, der an die Pumpe angeschlossen ist (siehe Abschnitt
Werkseinstellungen der Automation und die Schaltpläne). Wählen Sie
einen Testwert, zum Beispiel 100, 50 und 0 Prozent.
Output Funktion
QX13 Pumpe für
Kondensatorkreis Q9
UX1 Ausgangstest UX1
Marke Zusatzinformationen
Y2 Der vom Speicher zum Heizkreis
führende Zweig schließt (interne
Zirkulation des Heizkreises).
● Nach dem Test bleibt das
Ventil in der Stellung, in der
es sich am Ende des Tests
befand.
Q8 Wenn der Test aktiviert ist, sollte
die Pumpe zu laufen beginnen.
● Siehe weitere Anweisungen
für drehzahlgeregelte Pumpen
am Ende dieses Abschnitts.
Q9 Wenn der Test aktiviert ist, sollte
die Pumpe zu laufen beginnen.
● Siehe weitere Anweisungen
für drehzahlgeregelte Pumpen
am Ende dieses Abschnitts.
Marke Zusatzinformationen
Q9 Wenn der Test eingeschaltet
und die gewünschte Drehzahl
in Zeile 7710 eingestellt ist,
UX1
sollte die Pumpe zu laufen
beginnen.
● Prüfen Sie, ob die
Drehzahlregelung korrekt
funktioniert, indem Sie den
Test mit verschiedenen
Drehzahleinstellungen an
Leitung 7710 wiederholen
(z.B. auf 100%, 50% und
0%).
