Wenn das System mehrere Wärmepumpen (mehrere A1.0-Regler) umfasst, schließen
Sie die Sensoren B3, B4, B10 und B9 an den A1.0-Regler an, der das gesamte System
steuert, und trennen Sie die Sensoren von den anderen A1.0-Reglern.
● Trennen Sie die Sensoren ab, indem Sie den Stecker des Sensors von dem
entsprechenden Steuergerät abziehen.
● Falls erforderlich, können die abgeklemmten Sensoren für andere Funktionen
verwendet werden.

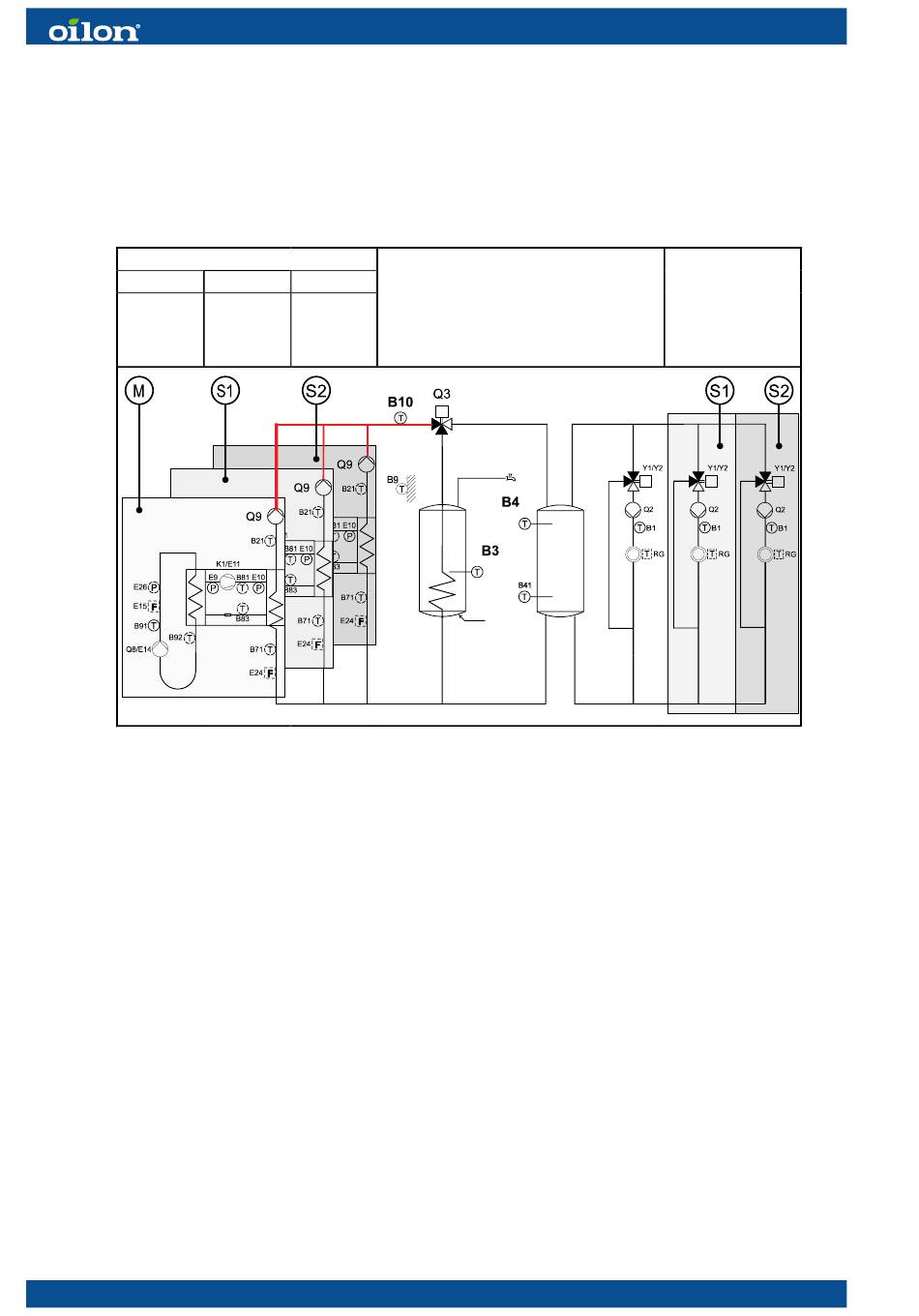

Wärmepumpen in der Kaskade
M
Master
S0/G1
Zeile
6600 = 1 6600 = 2
3.7.1

LPB Bus Konfiguration

Die Steuerungen des Systems sind an einen LPB-Bus (DB+/MB-) angeschlossen. Alle
Fernzugriffsgeräte werden ebenfalls an denselben Bus angeschlossen.
● Verwenden Sie paarweise verdrillte Kabel mit einem Mindestquerschnitt von 0,75
2
mm . Bei größeren Entfernungen sind 1,5 mm
● Ordnen Sie den Bus nicht als geschlossene Schleife an.
Die zulässigen Topologien sind unten aufgeführt.
32 (68)
S1 S2
Slave Slave
S0/G2 S0/G3
Zeile Zeile Sensoren, Stellglieder und Funktionen des
6600 = 3 Master-Reglers
S1 = Slave S0/G2
S2 = Slave S0/G3
2
-Drähte zu verwenden.
M8009 2346DE
