Bodenablauf
Der Aufstellungsort des Geräts muss über einen Bodenablauf verfügen. Der Boden des
Aufstellungsortes sollte so geneigt sein, dass das aus dem Gerät ablaufende Wasser in
den Abfluss geleitet wird.
2.2 Abmessungen, Verbindungen und Komponenten

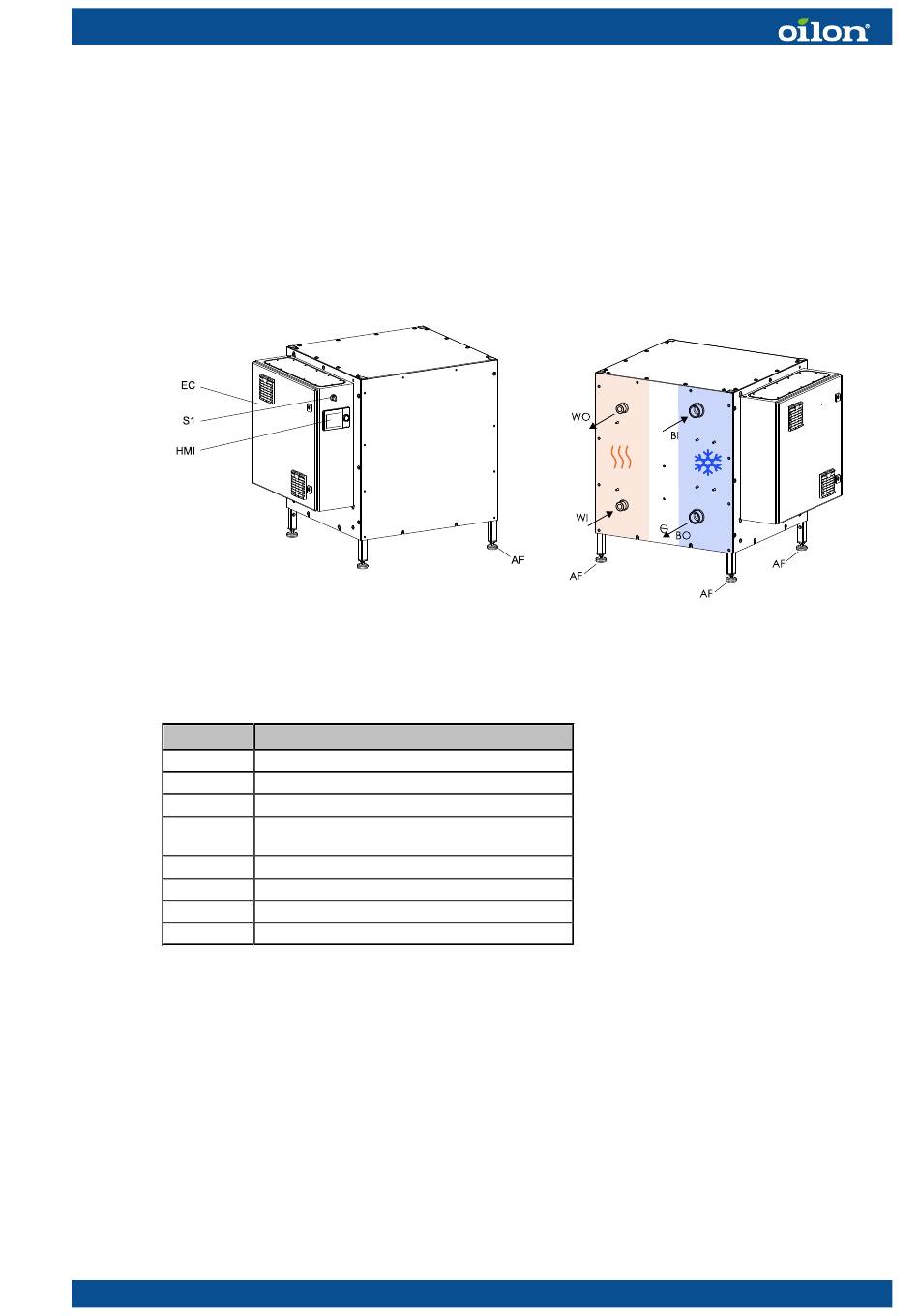

Komponenten, RE 28-48
RE, single compressor unit ver. 5
RE 28–48, Konfiguration mit einer Einheit.
Pos.
EC
Schaltschrank
HMI
Benutzerschnittstelle
S1
Betriebsschalter, EIN/AUS
Verstellbarer FUß
AF
(M10, DIN/ISO 17/16 mm)
BI
Solekreis Eingang (Verdampferkreiseingang)
BO
Solekreis Ausgang (Verdampferkreisausgang)
WO
Kondensatorkreisausgang, Heizwasservorlauf
WI
Kondensatorkreiseingang, Heizwasserrücklauf
M8009 2346DE
Element
13 (68)
