Benutzerinformation

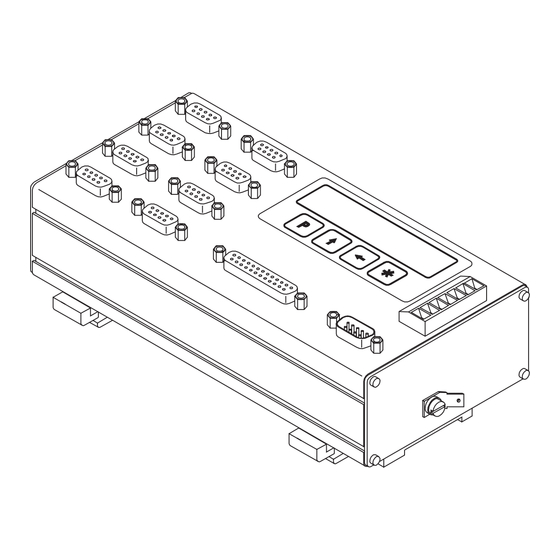

AEA8
8-fach Auswerteelektronik-ABSOLUT
Die AEA8 ermöglicht den Anschluss von bis zu
8 Sensoren, entweder 8x MSA oder 8x LSA200.
Zur Inbetriebnahme (Parametrierung) und Kon-
trolle steht eine 6-stellige 7-Segment LED-An-
zeige und 4 Tasten zur Verfügung. Als Ausgang
steht wahlweise SSI , Push-Pull Parallel oder
Profibus zur Verfügung.
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetrieb-
nahme dieses Dokument sorgfältig durch. Be-
achten Sie zu Ihrer eigenen Sicherheit und der
Betriebssicherheit alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen
und die Angaben auf dem Typenschild als Be-
dingung.
• Garantieansprüche gelten nur für Produkte
der Firma SIKO GmbH. Bei dem Einsatz in
Verbindung mit Fremdprodukten besteht für das
Gesamtsystem kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenom-
men werden. Für weitere Fragen steht Ihnen die
Firma SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Vari-
antennummer. Die Lieferpapiere ordnen jeder
Variantennummer eine detaillierte Bestellbezeich-
nung zu.
AEA8
Datum 07.03.02
z.B.
AEA8-0023
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen
IP-Schutzart vorgenommen werden. Das Sy-
stem muss ggfs. zusätzlich gegen schädliche
Umwelteinflüsse, wie z.B. Spritzwasser, Staub,
Schläge, Temperatur geschützt werden.
Achtung ! Systeminfo ! Beachten Sie bei der
Montage eines Sensors oder des Magnetban-
des den im Kapitel 6 (Sensorabgleich) angege-
benen notwendigen Abgleichweg und die richti-
ge Ausrichtung beider Systemkomponenten
zueinander.
Die AEA8 ist zum Anbau an eine Hutschiene
35x7.5 nach DIN 50022 vorgesehen. Zur Monta-
ge ist der Halter auf die Hutschiene aufzu-
schnapppen und darauf zu achten, dass sich die
Verriegelung unten befindet. Zur Demontage
wird der Riegel nach unten geschoben.
Abb.1: Einbau
4. Elektrischer Anschluss
• Anschlussverbindungen dürfen nicht unter
Spannung geschlossen oder gelöst werden !!
• Bei Verwendung in Antriebssystemen sind
zusätzliche Sicherheitsabschaltungen z.B. durch
Endlagenschalter oder andere Verriegelungen
vorzusehen.
• Verdrahtungsarbeiten dürfen nur spannungs-
los erfolgen.
• Litzen sind mit Aderendhülsen zu versehen.
• Vor dem Einschalten sind alle Leitungsan-
schlüsse und Steckverbindungen zu überprü-
fen.
Art.Nr. 79831
Z.Nr. 8668042
Varianten-Nr.
Geräte-Typ
Änd.Stand 072/02
1
loading

Inhaltszusammenfassung für Siko AEA8

  • Seite 1 Abgleichweg und die richti- ge Ausrichtung beider Systemkomponenten zueinander. Die AEA8 ist zum Anbau an eine Hutschiene 35x7.5 nach DIN 50022 vorgesehen. Zur Monta- ge ist der Halter auf die Hutschiene aufzu- schnapppen und darauf zu achten, dass sich die Die AEA8 ermöglicht den Anschluss von bis zu...
  • Seite 2 (z.B. durch Kabelverlängerungen). belastet werden. Die Restspannung beträgt <=1V Die max. Kabellänge (inkl. Stecker) darf 20m bei einem Laststrom von 20mA (High= >UB-2V; (MSA) bzw. 10m (LSA200) nicht überschreiten. Low= < 1V). AEA8 Datum 07.03.2002 Art.Nr. 79831 Z.Nr. 8668042 Änd.Stand 072/02...
  • Seite 3 Belegung Vorraussetzung: IF09I/1 und AEA8 müssen mit der gleichen Stromversorgung versorgt wer- B-Line den und die Verbindung zwischen IF09I/1 und der AEA8 sollte möglichst kurz sein (< 1m). 5. Inbetriebnahme A-Line Die Bedienung und Programmierung der Aus- Select-Eingänge + Spannungsversorgung werteeinheit erfolgt mit Hilfe der 4 Tasten und der (7-pol.
  • Seite 4 Display dargestellt wird. Der = "SN4" und die Belegung der einzelnen Kanäle Sensor muss nun in Pfeilrichtung mit einer der AEA8 darf keine Lücke aufweisen, begin- Geschwindigkeit von max. 1 cm/s bewegt nend bei Sensor 1). Mit dem Parameter "Sensor- werden.
  • Seite 5: Parametrierung (Sikonetz4-Protokoll)

    Durch den Parameter "Nullung" besteht die Mög- Umdrehung ist nur für rotative Systeme sinnvoll. lichkeit den Nullpunkt an einen beliebigen Punkt Für das Linearsystem AEA8 gilt folgender Zu- auf der Messstrecke zu legen (bei dem Menü- sammenhang zwischen Auflösung und Wert auf punkt "Nullung"...
  • Seite 6 Hexadezimalkodierte Information, wel- che Kanal abgeglichen worden sind. Beispiel : 21Hex -> Kanal 1 + 6 sind abgeglichen Profibusadresse PbAdr 1...126 Adresse der AEA8 im Profibus, nur bei Ausgang Profibus Sensoranzahl SenSnr 1...8 Anzahl der aktiven Sensoren Belegung :Beginnend mit der Kanalnr. 1 fortlaufend, nur bei Ausgang Profibus Falls bei dem Parameter Sensornummer der Wert "SYS"...
  • Seite 7 2/3 Byte: 0...65535 / am Gerät. 0...±2 Abhilfe : Überprüfen des Anschlusses bzw. der Stromversorgung. Befehl Länge Antwort Beschreibung 2/6 "AEA8>" Geräteerkennung Meldung : Anzeige des Positionswertes blinkt (Anzeigemode = POSITIONSWERT). 2/7 "V1.01>" Softwareversion Beschreibung : Sensorüberwachung des akti- 2/5 "Par>"...
