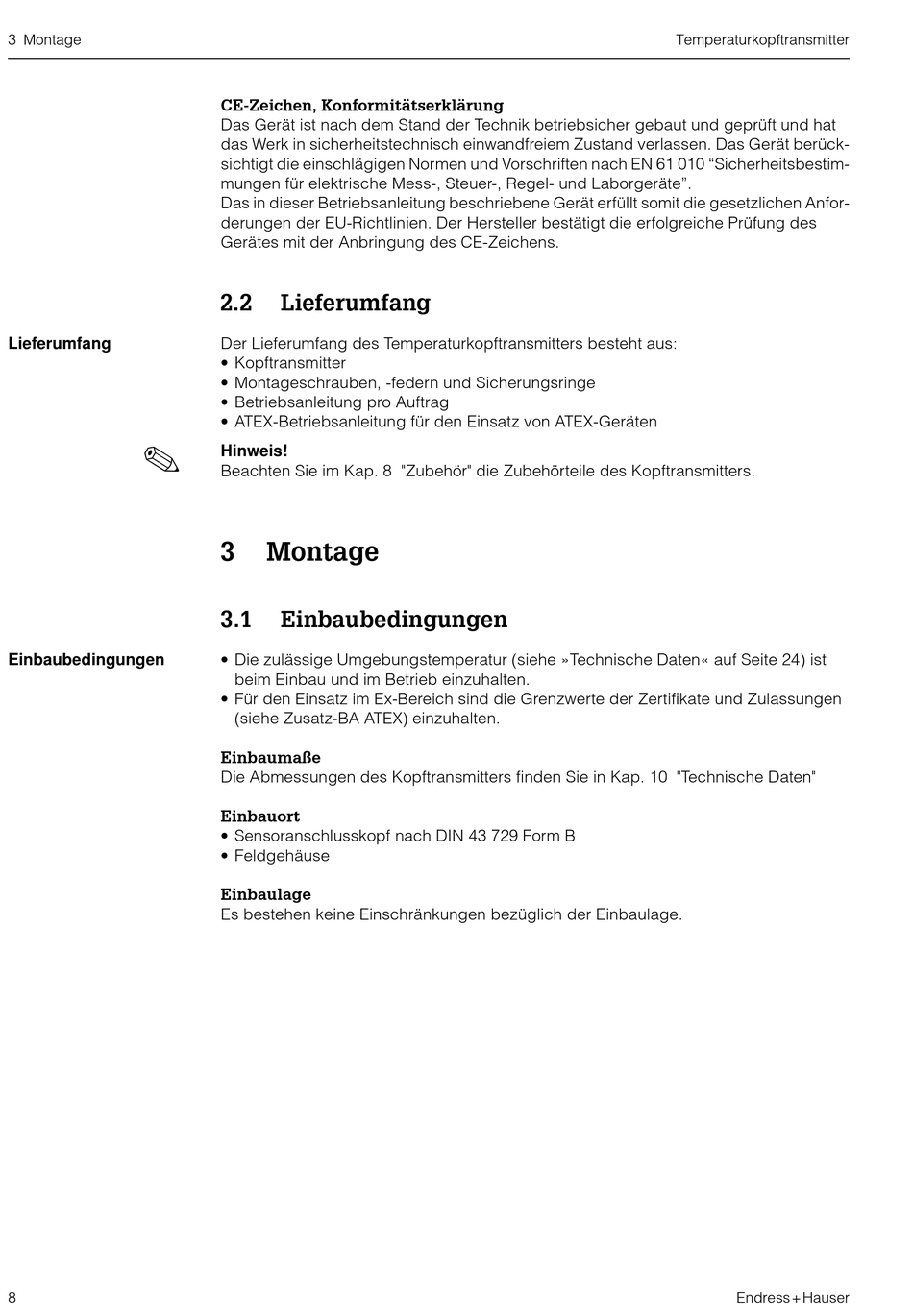

Endress+Hauser iTEMP HART TMT 182 Betriebsanleitung Seite 8

3 Montage
Lieferumfang
!
Einbaubedingungen
8
CE-Zeichen, Konformitätserklärung
Das Gerät ist nach dem Stand der Technik betriebsicher gebaut und geprüft und hat
das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Das Gerät berück-
sichtigt die einschlägigen Normen und Vorschriften nach EN 61 010 "Sicherheitsbestim-
mungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte".
Das in dieser Betriebsanleitung beschriebene Gerät erfüllt somit die gesetzlichen Anfor-
derungen der EU-Richtlinien. Der Hersteller bestätigt die erfolgreiche Prüfung des
Gerätes mit der Anbringung des CE-Zeichens.
2.2 Lieferumfang
Der Lieferumfang des Temperaturkopftransmitters besteht aus:
• Kopftransmitter
• Montageschrauben, -federn und Sicherungsringe
• Betriebsanleitung pro Auftrag
• ATEX-Betriebsanleitung für den Einsatz von ATEX-Geräten
Hinweis!
Beachten Sie im Kap. 8 "Zubehör" die Zubehörteile des Kopftransmitters.
3 Montage
3.1 Einbaubedingungen
• Die zulässige Umgebungstemperatur (siehe »Technische Daten« auf Seite 24) ist
beim Einbau und im Betrieb einzuhalten.
• Für den Einsatz im Ex-Bereich sind die Grenzwerte der Zertifikate und Zulassungen
(siehe Zusatz-BA ATEX) einzuhalten.
Einbaumaße
Die Abmessungen des Kopftransmitters finden Sie in Kap. 10 "Technische Daten"
Einbauort
• Sensoranschlusskopf nach DIN 43 729 Form B
• Feldgehäuse
Einbaulage
Es bestehen keine Einschränkungen bezüglich der Einbaulage.
Temperaturkopftransmitter
Endress+Hauser
