Installations- und Betriebsanleitung
Abbildung
HINWEIS
1. Vor der Druckbeaufschlagung alle Verbindungen des Systems auf Dichtheit überprüfen und bei
Bedarf nachziehen.
2. Das System langsam mit Druck beaufschlagen.
Montagearbeiten
Überlaufen des Reinwasserbehälters
Fehlendes Gefälle zum Anschluss an das Abwassernetz oder
Querschnittsverengungen im Wasserablaufschlauch können zum Überlaufen des
Reinwasserbehälters führen.
• Der Anschluss an das Abwassernetz befindet sich unterhalb des
Kondensatauslasses.
• Den Wasserablaufschlauch mit stetem Gefälle und knickfrei zum Anschluss an
das Abwassernetz führen.
Abschließende Tätigkeiten
Beschreibung / Erklärung

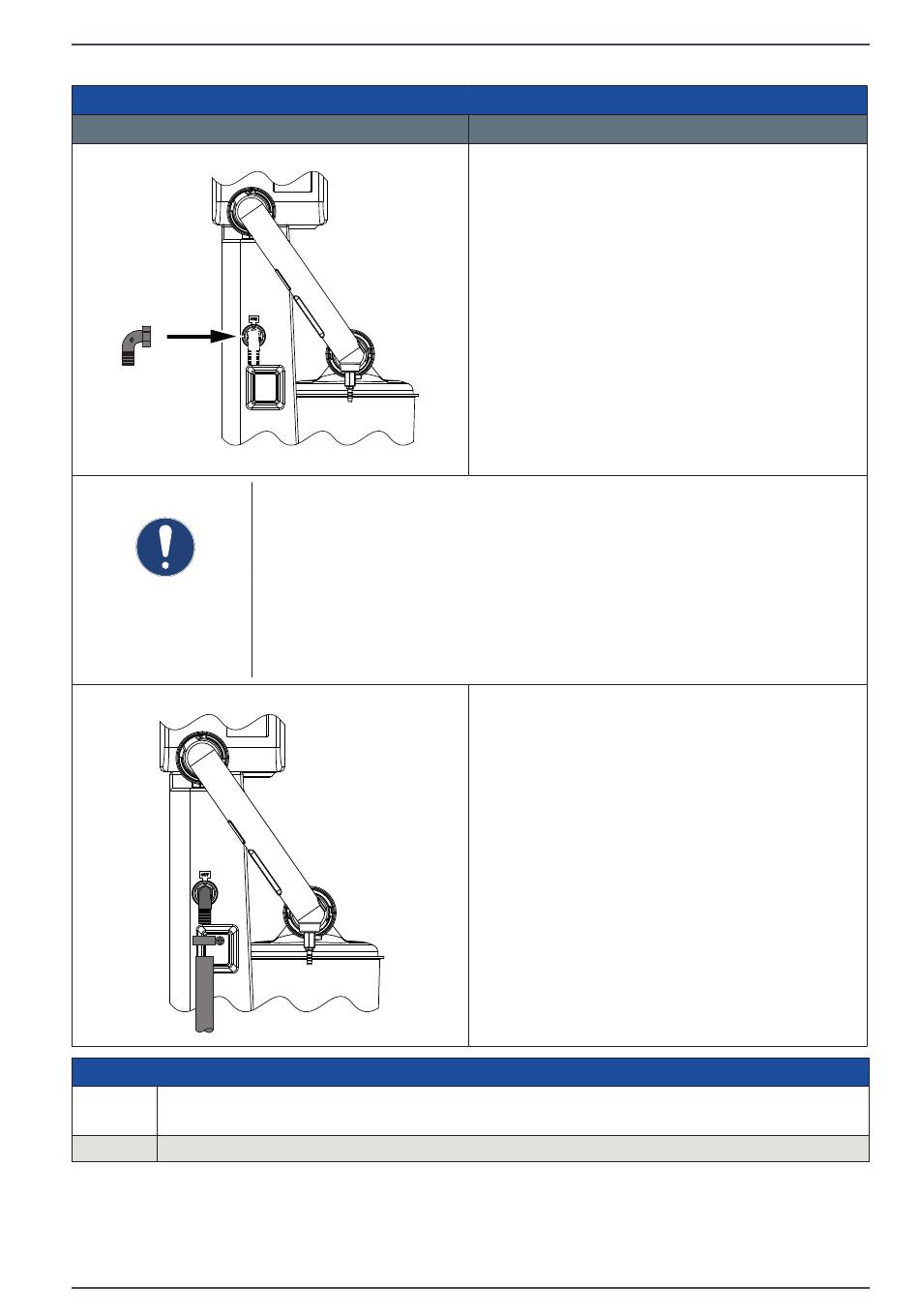

22. Die mitgelieferte Winkeltülle mit aufgesetzter
Flachdichtung am Kondensatauslass im
Uhrzeigersinn bis zum Anschlag einschrauben
und mit dem Auslass nach unten ausrichten.
23. Einen Wasserablaufschlauch an der Winkeltülle
am Kondensatauslass befestigen und mit einer
Schlauchschelle gegen Abrutschen sichern.
24. Die Schlauchschelle handfest anziehen.
25. Den Wasserablaufschlauch mit stetem
Gefälle und knickfrei zum Anschluss an das
Abwassernetz führen.
QWIK-PURE
®
35 | 68
