Webasto Thermo Top Evo Einbaudokumentation Seite 27

Toyota Verso-S / Subaru Trezia
1
G
1
Ident.-Nr.: 1317147B
A 2
1 G
1 G
2
Stand: 09.04.2013

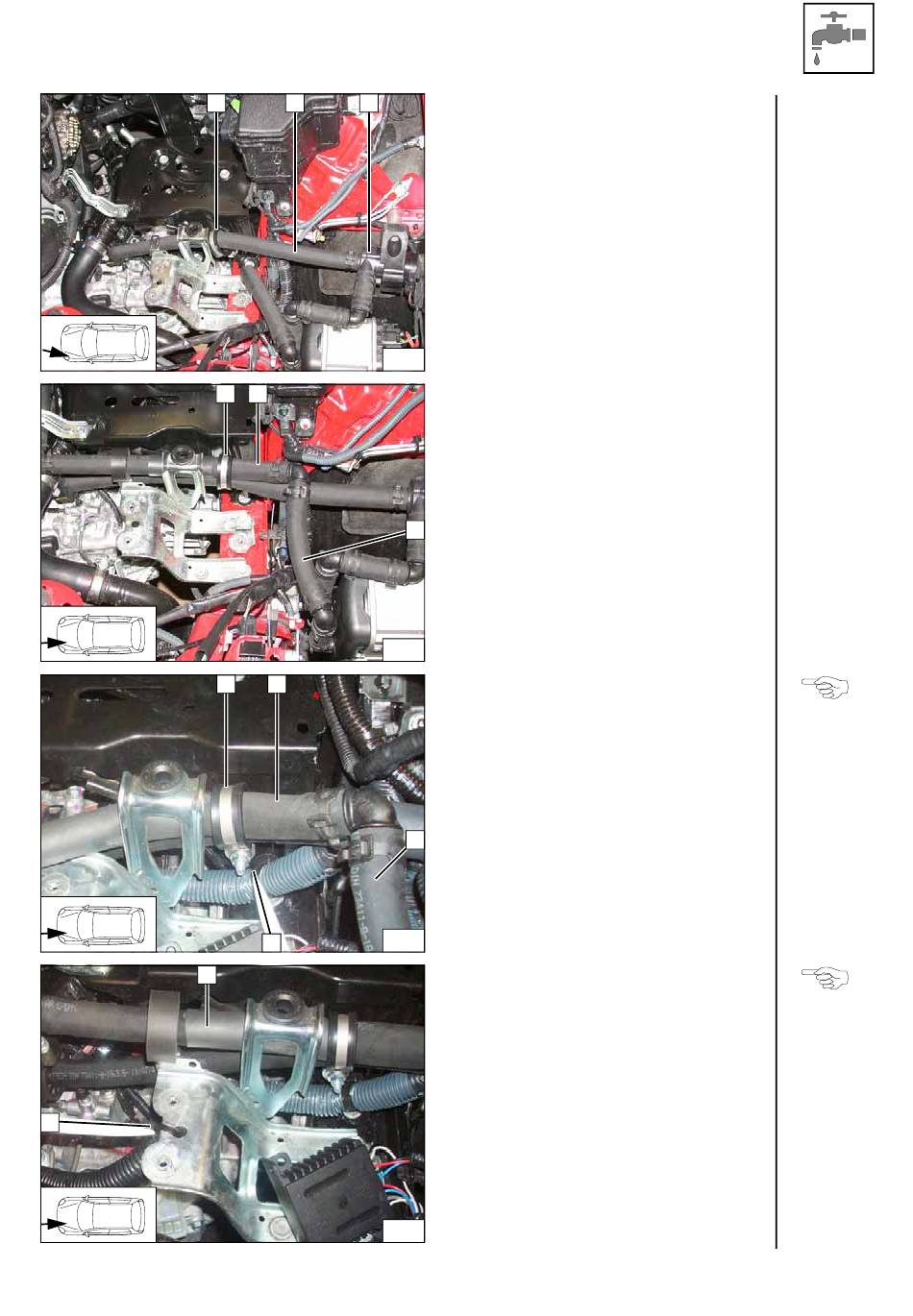

1 Gummierte Rohrschelle
2 Umwälzpumpe
55
Fzg. mit Schaltgetriebe
1 Gummierte Rohrschelle
F
56
Fzg. mit MMT-Getriebe
Halteclip 2 von fzg.eigenen Kabelbaum her-
auslösen!
1 Gummierte Rohrschelle
F
57
Fzg.eigenen Kabelbaum mit Kabelbinder be-
festigen!
1 Kabelbinder, vorhandene Bohrung
58
Anschluss
Umwälz-
pumpe
Verlegung
Motorraum
Verlegung
Motorraum
Kabelbaum
befestigen
© Webasto Thermo & Comfort SE 27
