Webasto Thermo Top Evo Einbaudokumentation Seite 14

Toyota Verso-S / Subaru Trezia
1
1
20
Ident.-Nr.: 1317147B
2
2
3
1
33
1 2
Stand: 09.04.2013

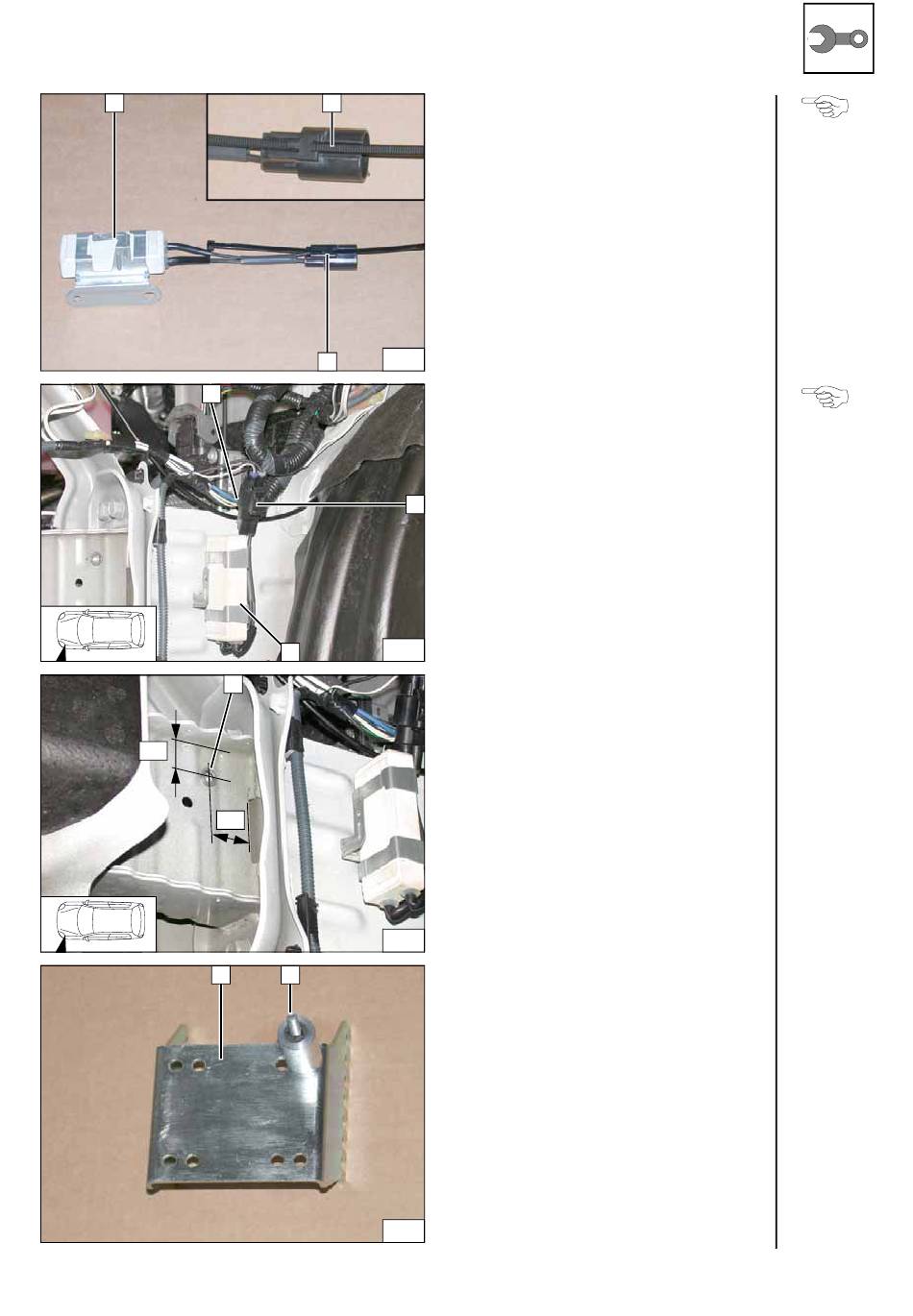

Einbauort vorbereiten
Widerstand mit Halterung und Stecker 1 zur
besseren Darstellung ausgebaut!
2 Kabelbinder an Stecker montiert
21
Fzg.eigenen Stecker 2 mit Kabelbinder an
fzg.eigenen Kabelbaum befestigen (Kabel-
binder 1 schließen)!
3 Widerstand mit Halterung wieder an
gleicher Position montiert
2
22
1 Bohrung Ø 9,1; Einnietmutter
23
1 Halter
2 Schraube M6x60, Federring, Distanz-
scheibe 5, Distanzscheibe 30, Unterleg-
scheibe, Bolzensicherung
24
Wider-
stand vor-
bereiten
Wider-
stand mon-
tieren
Einnietmut-
ter ein-
ziehen
Halter vor-
bereiten
© Webasto Thermo & Comfort SE 14
