NetApp FAS2820 Installieren Seite 91

1

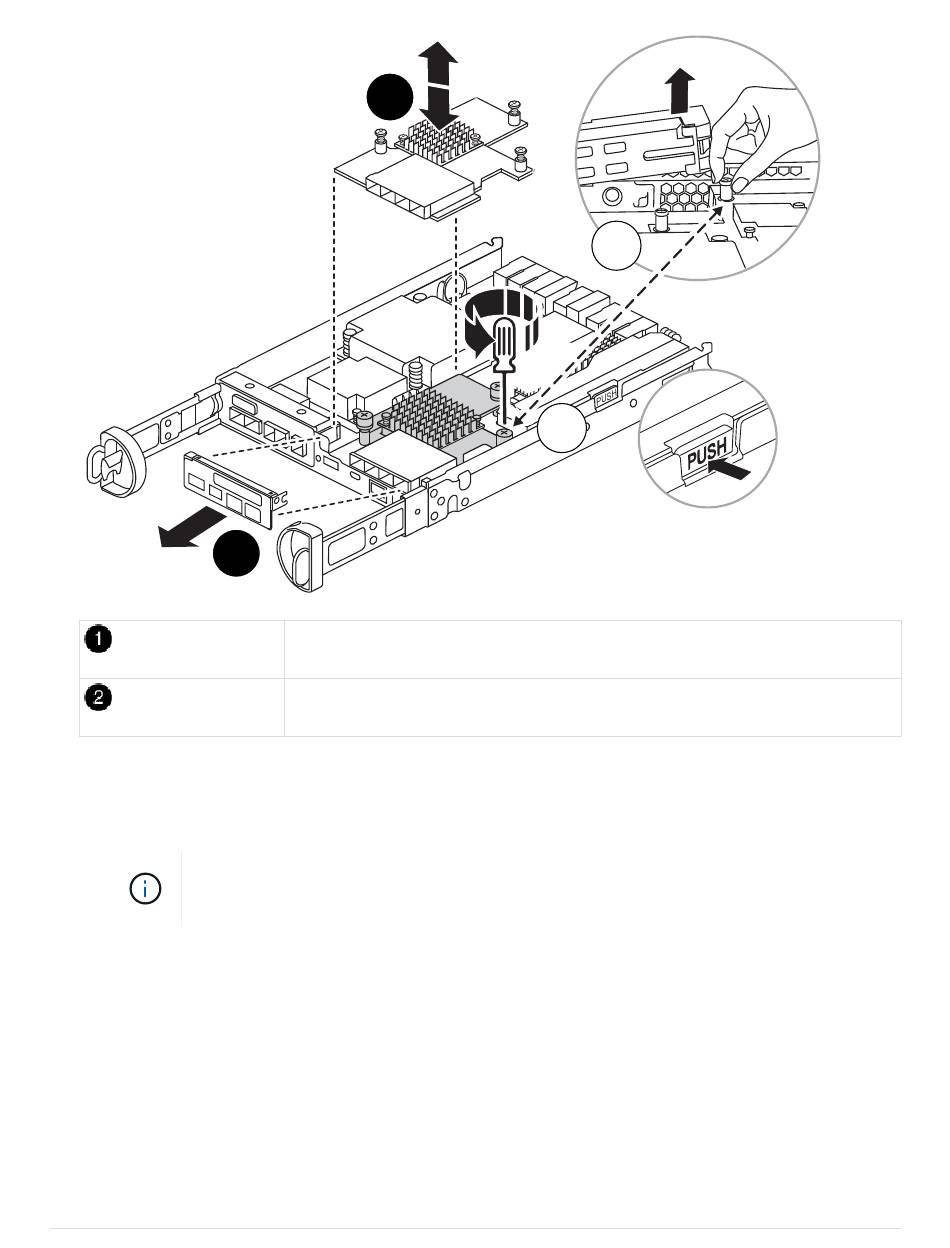

a. Entfernen Sie die E/A-Platte, indem Sie sie gerade aus dem Controller-Modul herausschieben.
b. Lösen Sie die Rändelschrauben auf der Zusatzkarte, und heben Sie die Zusatzkarte gerade nach
oben.
Sie können die Rändelschrauben mit den Fingern oder einem Schraubendreher lösen.
Wenn Sie Ihre Finger verwenden, müssen Sie den NV-Akku möglicherweise nach oben
drehen, um den Finger besser an der Daumenschraube daneben zu kaufen.
3. Setzen Sie die Zusatzkarte wieder ein:
a. Richten Sie den Anschluss am Ersatz-Zusatzkartenstecker an der Buchse auf der Hauptplatine aus,
und setzen Sie die Karte vorsichtig in den Sockel ein.
b. Ziehen Sie die drei Rändelschrauben auf der Zusatzkarte fest.
c. Setzen Sie die E/A-Platte wieder ein.
4. Setzen Sie die Abdeckung des Controller-Moduls wieder ein, und verriegeln Sie sie.
2
E/A-Platte
PCIe-Zusatzkarte
b
x 3
a
89
