NetApp FAS2820 Installieren Seite 10

Verkabeln Sie die Netzwerkverbindungen und die Cluster Interconnect Ports für ein Switch Cluster.
Über diese Aufgabe
Verwenden Sie die Animation oder die Schritt-für-Schritt-Anleitung, um die Verkabelung zwischen den
Controllern und den Switches abzuschließen.
Animation - Switch Cluster Verkabelung
Schritte

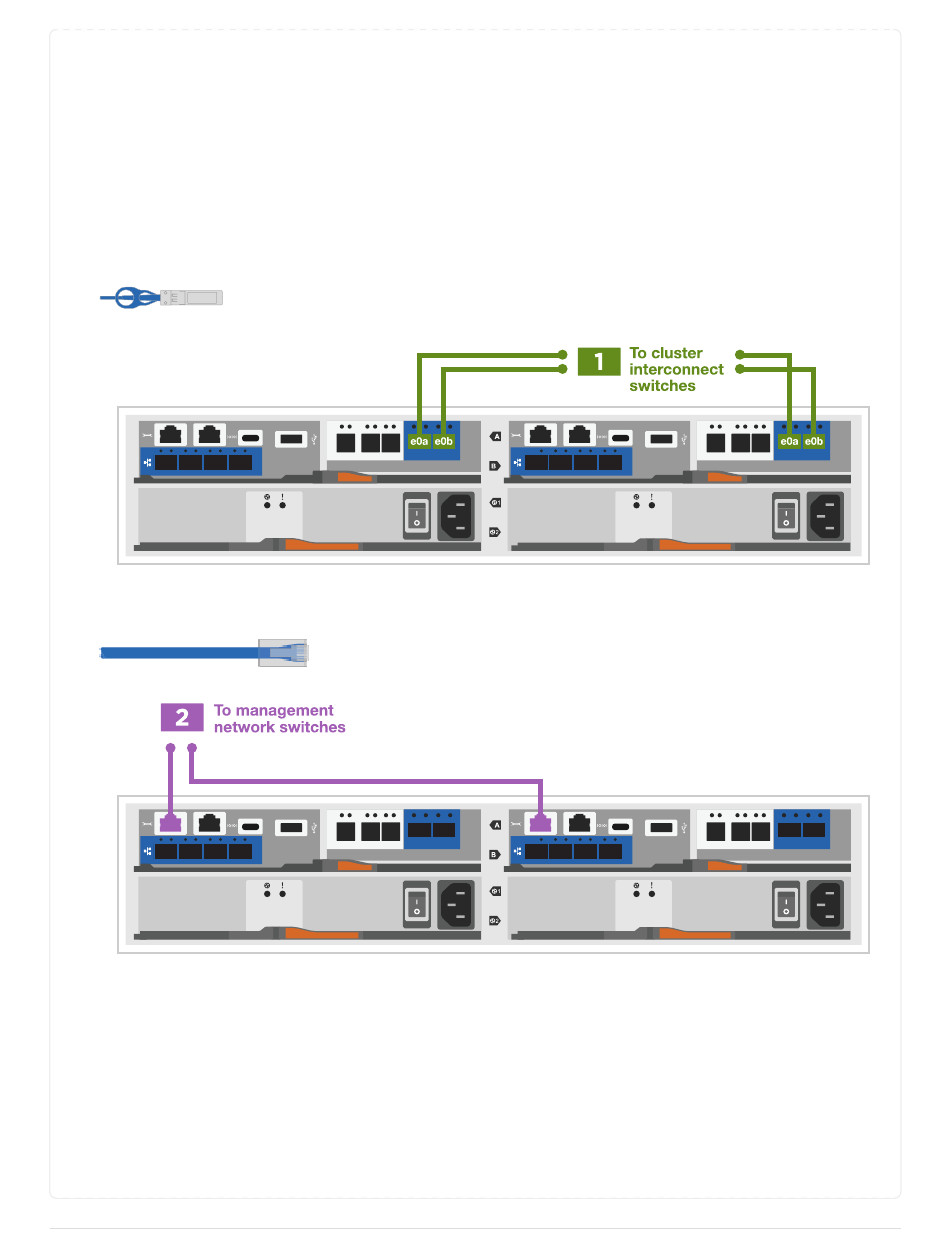

1. Verkabeln Sie die Cluster Interconnect Ports e0a mit e0a und e0b mit e0b mit dem Cluster
Interconnect-Kabel:
2. Verkabeln Sie die E0M-Ports mit den Management-Netzwerk-Switches mit den RJ45-Kabeln:
3. Verkabeln Sie die Ports der Zusatzkarte mit dem Hostnetzwerk.
