4.4
iFiD Mobile Kalibrierung über Gesamtsystem (Optional)
Wir empfehlen einen 1/8 Zoll Teflonschlauch entsprechend der Leitungslänge der beheizten
Leitung vorzubereiten.
Danach Null & Prüfgas Ausgang mit dem Teflonschlauch verbinden und ein T-Stück an der
Entnahmestelle anbringen. Teflonschlauch und beheizte Leitung mit dem T-Stück verbinden
und auf Dichtigkeit prüfen.

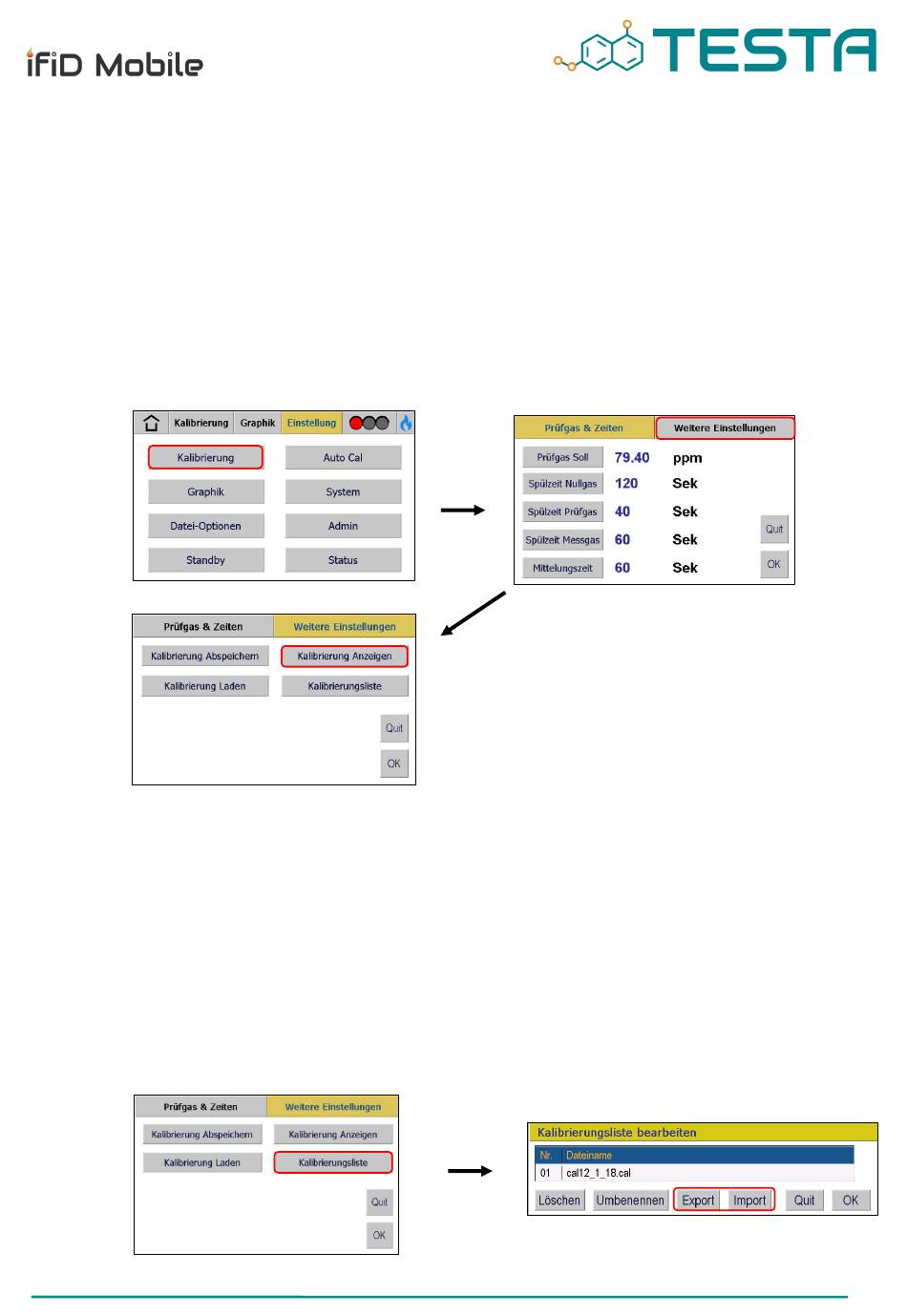

3. Unter „Einstellung -> Kalibrierung ->Weitere Einstellung" kann die letzte gültige Kalibrierung
abgefragt werden
4.5
iFiD Mobile Kalibrierkurve laden
Hinweis: Wir beschreiben nachfolgend eine Möglichkeit, sich eine bereits vorgenommene und
abgespeicherte Kalibrierung zu laden und das Gerät ohne echtes Gas zu justieren. Es kann dabei
aus allen bereits abgespeicherten Kalibrierungen ausgewählt werden.
1. Im Bereich „Einstellung -> Kalibrierung -> Weitere Einstellungen -> Kalibrierungsliste"
Durchsuchen und Auswahl von gespeicherten Kalibrierungen in der Kalibrierungsliste.
Durch tippen auf Export oder Import können Kalibrierungen auf einen USB-Stick der mit dem
USB Port an der Frontplatine verbunden wurde, abspeichert oder geladen werden.
Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de
Bild 4.4.1
Bild 4.4.3
Bild 4.5.1
Bild 4.4.2
V 3.0 2023-10
Bild 4.5.2
Seite 27
