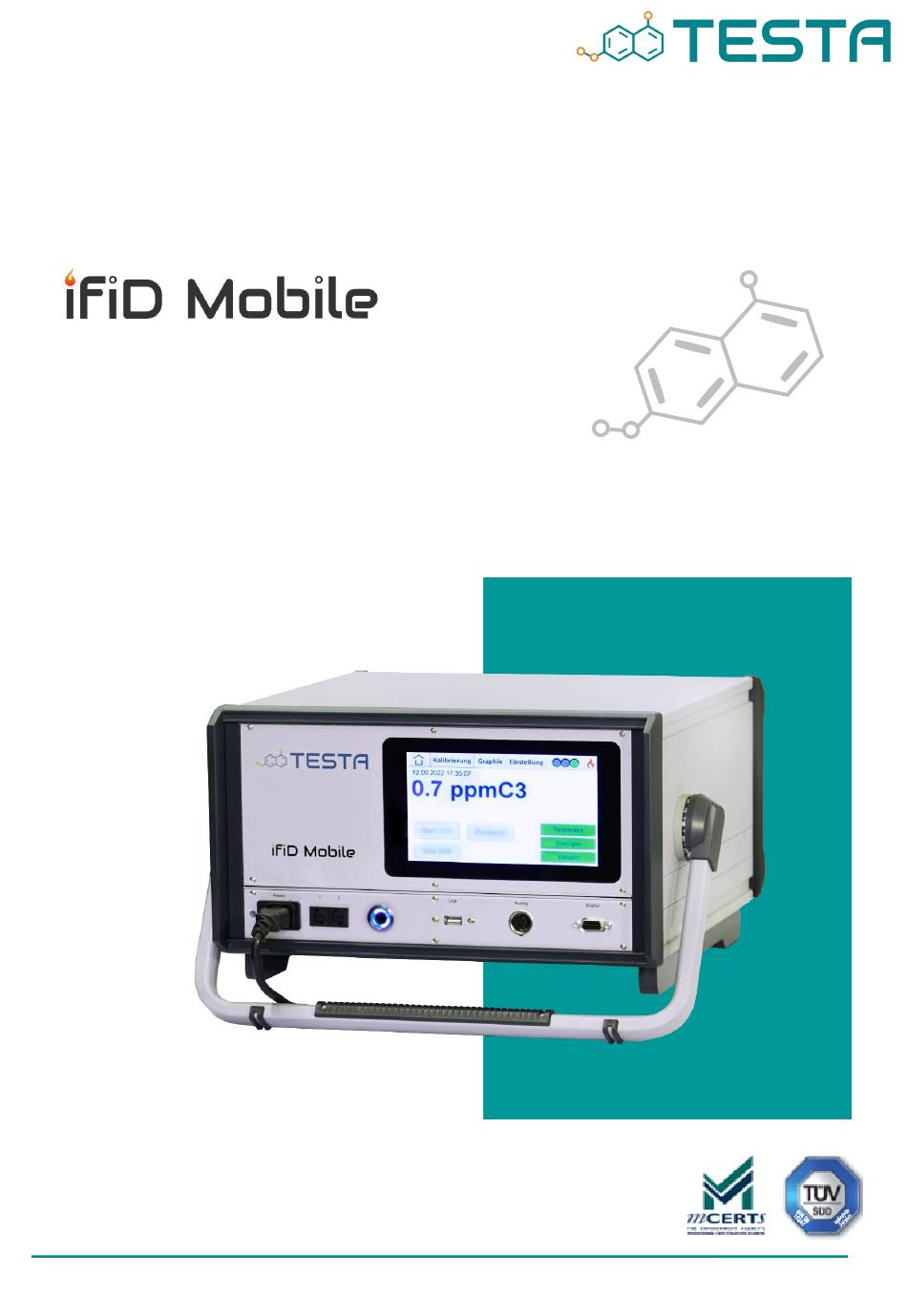

- Seite 1 Handbuch Flammen Ionisations Detektor (FID) Zur Messung von Gesamt-C in Gasen TESTA GMBH KATHI-KOBUS-STR. 15 ● DE-80797 MÜNCHEN FON: +49 89 129 30 05 ● E-MAIL: INFO@TESTA-FID.DE ● INTERNET: WWW.TESTA-FID.DE...
- Seite 2 Für die Richtigkeit einer nicht autorisierten Übersetzung Übernimmt die Testa GmbH keine Gewährleistung. Rechtliche Hinweise Irrtümer und Änderungen vorbehalten. Sämtliche in diesem Handbuch angegebenen mgC Angaben beziehen sich auf 1 m (mgC/m Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 2...
- Seite 3 Besondere lokale Bedingungen ................... 8 Aufbewahren der Dokumente ..................8 Zusätzliche Dokumentationen / Informationen ............8 Hinweise zu Transport und Lagerung von Testa iFiD Mobile Geräten ....9 Produktbeschreibung ......................... 10 Produktidentifikation ....................10 Eigenschaften des iFiD Mobile ..................10 Funktionsweise ......................
- Seite 4 Mobile in Betrieb nehmen ..................25 iFiD Mobile Kalibrierung ....................26 Kalibrierung richtig durchführen ................26 iFiD Mobile Kalibrierung über Gesamtsystem (Optional) ........27 iFiD Mobile Kalibrierkurve laden ................27 Auto Cal Einstellung ....................... 28 Durchflussmesser (Optional) ..................29 Betrieb ............................
- Seite 5 Austausch von Sicherungen ..................50 Netzsicherung ........................ 50 Betriebszustands Ampel ....................50 Ausfall ..........................51 FID zündet / brennt nicht (häufige Fehlerursachen) ..........51 Fehlersuche ........................52 Technische Unterlagen ....................... 53 Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 5...
- Seite 6 Konformität ........................53 Elektrischer Schutz ......................53 Geräteschutzklasse ....................... 53 10.2 Komplettsystem iFiD Mobile DIN EN 15267-4 ............53 iFiD Mobile (Analysator) ....................54 iFiD Filter (Beheizter Vorfilter) ................... 54 iFiD Messgassonde (Entnahmesonde) ..............54 iFiD Line (Beheizte Messgasleitung) ................. 55 10.3...
- Seite 7 Kohlenstoff (Gesamt-C) zu, ohne größere Eingriffe in das System vorzunehmen. Einsatzort Der iFiD Mobile ist sowohl zum Betrieb in gut durchlüfteten Räumen, als auch für die Messung im Feld bestimmt. Das Messgerät ist vor direkten atmosphärischen Einflüssen wie Witterung (Wind, Niederschlag, Sonne) zu schützen, denn Einflüsse dieser Art können das Gerät beschädigen...
- Seite 8 übertragenen Arbeiten beurteilen und Gefahren erkennen können, aufgestellt und bedient werden. Ordnungsgemäße Verwendung • Den iFiD Mobile nur so verwenden, wie es in dieser Betriebsanleitung beschrieben ist. Für unsachgemäße Verwendungen trägt der Hersteller keine Verantwortung. • Die vorgeschriebenen Wartungsintervalle sind unbedingt einzuhalten.
- Seite 9 Hinweise zu Transport und Lagerung von Testa iFiD Mobile Geräten Flammen-Ionisations-Detektoren sind empfindliche Messgeräte und daher mit der nötigen Sorgfalt, Fachkenntnis und nur durch Fachpersonal entsprechend gültiger anerkannter Regeln der Technik zu behandeln. Um die einwandfreie Verwendung unserer iFiD Mobile Produkte zu gewährleisten, empfehlen wir folgende Maßnahmen: •...
- Seite 10 Das große und übersichtliche Display erleichtert die Bedienung und sorgt für eine ideale Darstellung der Messwerte. Der iFiD Mobile arbeitet extraktiv, d. h. das Messgas wird aus dem Gaskanal mittels einer Gasentnahmesonde über einen beheizten Vorfilter entnommen und dem Analysensystem über eine beheizte Messgasleitung zugeführt.
- Seite 11 Kohlenwasserstoffe ausgelegt. Das Messsignal ist annähernd proportional zur Anzahl der organisch gebundenen C-Atome der Kohlenwasserstoffe im Messgas. So zeigt der iFiD Mobile für ein Molekül Propan ) den 3-fachen Wert wie für ein Molekül Methan (CH ) an. Einer unterschiedlichen Empfindlichkeit für spezifische Kohlenwasserstoffe (z.
- Seite 12 Nur ein kleiner Teil des extraktiv entnommenen Messgases wird zur Analyse verbrannt, der größere Teil wird mit dem Bypass und der Brennluft verdünnt und über die Geräterückwand nach außen geleitet. Schnittstellen Folgende Schnittstellen sind beim iFiD Mobile verfügbar: • Ethernet Schnittstelle (LAN über RJ45) •...
- Seite 13 RS 232 Die RS232 Schnittstelle ist ein Kommunikationsstandard für digitale Steuerungen, mit dem eine direkte Verbindung vom iFiD Mobile zu einem PC oder PLS aufgebaut wird. Dabei kann die Modulation über ein geeignetes Datenkabel optional auch auf einen USB Anschluss erfolgen.
- Seite 14 Das Messgas wird durch den beheizten Messgasanschluss an der Geräterückseite angesaugt. Integrierter Messgasfilter Am Probeneingang des iFiD Mobile ist ein beheizter Schutzfilter aus einer inerten Titanlegierung in den Probenstrom integriert. Dieser reicht bei geringen Staubfrachten aus um den Probenweg vor Verunreinigungen zu schützen. Bei höheren Staubfrachten ist immer ein beheizter Vorfilter einzusetzen um eine lange Standzeit des iFiD Mobile zu gewährleisten.
- Seite 15 Explosionsgefahr bei undichten oder schadhaften Leitungen Der iFiD Mobile wird mit hochentzündlichem Brenngas betrieben. Bei undichten Leitungen besteht deshalb unmittelbare Explosionsgefahr. Aus diesem Grund den iFiD Mobile nicht in luftdichten Räumen oder Kammern betreiben und durch eine geeignete Überwachung wie z.B. einem H2-Detektor absichern. WICHTIG: Überlassen Sie die Bereitstellung der Gasversorgung Fachkräften, die aufgrund ihrer...
- Seite 16 Gefahren durch undichten Gasweg • Falls das Messgas gesundheitsgefährdend ist, besteht eine akute Gesundheits-gefahr für Menschen, wenn das Gas eingesaugt wird und danach über den iFiD Mobile wieder ausströmt. • Wenn das Messgas korrosiv ist oder zusammen mit Wasser (z. B. Luftfeuchtigkeit) korrosive Flüssigkeiten bilden kann, besteht Beschädigungsgefahr für den iFiD Mobile...
- Seite 17 Datenaufzeichnung Rückansicht: Analogalarm Probenausgang Messgas (SUB-D Stecker) Nullgas Prüfgas Eingang -Haupt & Voralarm Eingang Eingang -Störung -Funktionskontrolle Sicherungen RJ45 Anschluss Ext. A Ext. B Brenngas Anschluss Bild 3.4.2 Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 17...
- Seite 18 Geräterückwand mit der Bezeichnung „Prüfgas“ anschließen. Nullgas anschließen & Interne Nullgasquelle (optional) In der Standardvariante ist der iFiD Mobile mit einer externen Nullgasversorgung aus Flaschenluft ausgestattet. Daneben kann der iFiD Mobile auch mit einem eingebautem Nullgasgenerator als aufpreispflichtiger Option erworben werden.
- Seite 19 Messgas anschließen Wenn der Messgasdruck größer ist als +500 hPa (mbar) gegenüber dem Umgebungsdruck, so muß ein Bypass installiert werden (z. B. T-Stück), aus dem der iFiD Mobile sich dann das Messgas saugen kann. Wenn der Messgasdruck kleiner ist als -100 hPa (mbar) gegen Umgebungsdruck, dann muß zudem eine externe Pumpe zum Ansaugen verwendet werden und das angesaugte Messgas über ein T-...
- Seite 20 Analoger Messwertausgang Achtung: Jegliche Änderungen müssen Lastlos erfolgen Der iFiD Mobile erlaubt Ihnen zwei Arten einer analogen Signalausgabe. Sie können das Gerät unter (Einstellungen -> Admin ->Expert -> Messbereiche) in den Automatikmodus stellen und das Gerät sucht sich den, zum aktuell anliegenden Konzentrationswert, passenden Messbereich von selbst oder Sie wählen einen oder zwei Messbereiche mit selbst definierten Messbereichsobergrenzen aus.
- Seite 21 (V,mA) eingestellt und mit „OK“ bestätigt werden.(s.Bild 3.5.2) Nachfolgende Tabelle beschreibt welche Einstellungen einen 2. Messbereich zulassen: (Bei selbstfestgelegten Messbereichsobergrenzen gibt die Messbereichskennung 5V aus) Kanal 1 Kanal 2 Automatisch Automatisch Auswahl MB Auswahl MB Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 21...
- Seite 22 Kennung 1-5 Volt Pin 3 (gelber Bananenstecker) mA Kanal 1 Pin 4 (schwarzer Bananenstecker) Pin 7 (Weißer Bananenstecker) mA Kanal 2 Bild 3.6.2 Analog Ausgang: Pin-Belegung am Gerät Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 22...
- Seite 23 Ampelfarben s. Kap. 5.1) Zur Steckerbelegung siehe nachfolgendes Schaubild. Steckerbelegung der Analog-Alarme (SUB-D) Pin 9+8 Pin 7+6 Funktionskontrolle Störung Bild 3.7.1 Pin 5 Pin 4+3 Pin 2+1 Nicht belegt Hauptalarm Voralarm Tablet Benutzung Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 23...
- Seite 24 Die individuellen IP-Adressen und Passwörter sind vom Kunden zu definieren. LAN-Schnittstelle WICHTIG: Wenn der iFiD Mobile über eine LAN-Schnittstelle betrieben wird, besteht die Gefahr des unerwünschten Zugriffs auf den iFiD Mobile über das Ethernet („hacken“). Testa übernimmt hierfür keine Haftung und empfiehlt den iFiD Mobile nur „hinter“ einer Firewall zu betreiben.
- Seite 25 • Ist die Entnahmesonde betriebsbereit? iFiD Mobile in Betrieb nehmen • Vor dem Einschalten des Gerätes muss das Brenngas an den iFiD Mobile angeschlossen und auf Druck und Dichtigkeit geprüft sein. • Nach dem Einschalten startet der iFiD Mobile automatisch.
- Seite 26 Mobile Kalibrierung Da der iFiD Mobile im Automatikmodus nur einen Messbereich über den gesamten Bereich hat womit eine Messbereichsumschaltung entfällt, ist eine Eingangskalibrierung erforderlich um das Gerät in eine Grundjustage zu versetzen. Wann und wie oft diese Justage vorzunehmen ist wird im weiteren beschrieben.
- Seite 27 Mobile Kalibrierung über Gesamtsystem (Optional) Wir empfehlen einen 1/8 Zoll Teflonschlauch entsprechend der Leitungslänge der beheizten Leitung vorzubereiten. Danach Null & Prüfgas Ausgang mit dem Teflonschlauch verbinden und ein T-Stück an der Entnahmestelle anbringen. Teflonschlauch und beheizte Leitung mit dem T-Stück verbinden und auf Dichtigkeit prüfen.
- Seite 28 (Höhenunterschied beachten), so ist es notwendig eine Eingangskalibrierung durchzuführen. Hierzu aktivieren sie wie in Kap. 6.3.5 gezeigt die Eingangskalibrierung und verfahren sodann fort, wie im nächsten Kapitel beschrieben. Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 28...
- Seite 29 Wenn einer der genannten Fehler auftritt, wird eine Fehlermeldung mit den Optionen "Skip" oder "Retry" angezeigt. Mit dem "Retry-Button" wird die Kalibrierung von vorne begonnen. Der Befehl "Skip" bricht die Kalibrierung ab und der iFiD Mobile wendet die letzte gültige Kalibrierung an. Bei aktivem Autocal startet, zum vorgewähltem Zeitpunkt, eine erneut Kalibrierung.
- Seite 30 Bild 4.7.1 Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 30...
- Seite 31 Bedeutung Gerät hat eine Fehlermeldung - mögliche Ursachen s. Gerätestatus Gelb Gerät befindet sich in der Funktionskontrolle Grün Gerät funktioniert Ordnungsgemäß Gelb + Rot Siehe Gelb + Rot Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 31...
- Seite 32 -> Status OK ( Soll Temp. erreicht, Brenngas Druck vorhanden, Vakuum aufgebaut) -> Status Fehlermeldung ( Brenngas Druck ungenügend, Vakuum nicht möglich) Status: OK Status: Fehlermeldung Bild 5.1.2 Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 32...
- Seite 33 Zündroutine starten Durch quittieren der „Quit“ Taste gelangen Sie zurück auf die vorherige Seite ohne vorgenommene Änderungen zu speichern. Mit „OK“ Bestätigen Sie Ihre Eingabe und speichern vorgenommene Einstellungen. Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 33...
- Seite 34 Button für Prüfgas Zuschaltung Bild 6.1.1 Kalibrierung abbrechen Kalibrierung starten Graphik Hier erfolgt eine graphische Darstellung des Messwertverlaufs in Abhängigkeit der Zeit. Weitere Einstellungen zur Graphik unter Kap. 6.3.2 Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 34...
- Seite 35 Durch tippen auf „Weitere Einstellungen“ gelangen Sie zu den erweiterten Kalibrier-Einstellungen. Zum Abspeichern von durchgeführten Kalibrierungen Zeigt alle Gespeicherte Zeigt die letzte Kalibrierungen, die Kalibrierungen gültige abgespeicherten laden Kalibrierung an worden sind Bild 6.3.3 Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 35...
- Seite 36 Konzentrationsbennenung (ppmC³,mgC..) in der Aufzeichnung gespeichert. Wird diese dennoch während der Aufzeichnung geändert, so ändert sich der Konzentrationswert, jedoch ohne Hinweis das der Wert aufgrund dieser Einstellung höher oder niedriger ist. Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 36...
- Seite 37 Durch Tippen auf „Standby“ geht das Gerät in den Bereitschaftsmodus. Dabei wird die Messgaspumpe angehalten, jedoch werden die Soll Temperaturen nicht abgesenkt. Das Gerät ist somit sehr schnell wieder betriebsbereit! Zum Aktivieren des iFiD Mobile, erneut auf „Standby“ und anschließend im Startbildschirm auf „Zündung“ tippen. Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10...
- Seite 38 Ein & Aus Funktion der Eingangskalibrierung Bild 6.3.15 Anzeige der letzten Eingangskalibrierung Änderung des gewünschten Startintervalls (Stündlich, Täglich, Wöchentlich...) Bild 6.3.16 Sämtliche Funktionsbeschreibungen finden Sie zusätzlich im Kapitel 4.6 Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 38...
- Seite 39 Vakuum Pumpe manuell an- und ausschalten Übersicht der Netzwerkdaten Bild 6.3.18 Funktionskontrolle: Grün Status: OK Gelb Status: Kontrolle (Angezeigter Messwert ungültig) IP Adresse des IFiD Daten für Fernsteuerung Bild 6.3.19 Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 39...
- Seite 40 Wichtig Nach beendigen der Pyrolyse wird auf die eingestellte Soll-Temperatur eingeregelt und erst nach erreichen dieser voreingestellten Temperatur wird der iFiD Mobile für Einstellungen freigegeben. Um gültige Messwerte zu erhalten ist es zwingend notwendig nach jeder Pyrolyse eine Eingangskalibrierung, wie im Kap. 4.3 beschrieben, durchzuführen.
- Seite 41 Weitere Einstellungen unter „Alarm & Zündung“ und „Geräte“ Einstellung der Temperaturwerte für Kat und FID Einstellung der Temperaturwerte für beheizte Leitung und Filter Einstellung für Flammenerkennung Bild 6.3.24 Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 41...
- Seite 42 Ermittlung eines Temperaturfehlers nicht berücksichtigt. Im Beispiel in Bild 6.3.1 ist die Überwachung für den Sollwert Ext1 deaktiviert und für den Sollwert Ext2 aktiviert. Bild 6.3.1 Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 42...
- Seite 43 Zündwiederholungen nicht zum brennen der Flamme führen, so wird das Brenngasventil geschlossen, die Vakuumregelung abgeschalten und eine Fehlermeldung wird angezeigt Bild 6.3.26 Hauptalarm: Einstellung für gewünschte Aktivität Bild 6.3.27 Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 43...
- Seite 44 Zündung und aktiver Überwachung, erscheint der gelb hinterlegte Voralarm Hauptalarm: Bild 6.3.29 Bei Überschreiten des eingestellten Hauptalarm Schwellwertes unter Admin->Alarm & Zündung und aktiver Überwachung, erscheint der rot hinterlegte Hauptalarm Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 44...
- Seite 45 Das Gerät speichert die letzten 400 Tage oder 1GB Daten. Wenn die Taste gedrückt wird, wird die Datenmenge kopiert, was einige Sekunden dauert. Wenn der Vorgang abgeschlossen ist, wird eine Bild 6.3.32 Rückmeldung angezeigt. Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 45...
- Seite 46 1. Durch Tippen auf „Status“ gelangen Sie zum aktuellen Gerätestatus Bild 6.3.32 Ansicht von Datum und Uhrzeit Ansicht der aktuellen Sensordaten und Gerätestatus Bild 6.3.33 Ansicht der letzten Kalibrierung Bild 6.3.34 Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 46...
- Seite 47 Nullgas-Zufuhr schließen oder externen Nullgasgenerator (optional) ausschalten iFiD Mobile mittels Netzschalter ausschalten. (Nicht das Netzkabel abziehen!) Entsorgung Das Gerät kann im Industrieschrott entsorgt oder an die Testa GmbH zurückgegeben werden. Wichtig: Beachten Sie die jeweils gültigen lokalen Bestimmungen zur Entsorgung von Industrieschrott.
- Seite 48 WARNUNG: Explosionsgefahr Prüfungsarbeiten am iFiD Mobile dürfen ausschließlich durch Techniker durchgeführt werden, die speziell auf den iFiD Mobile geschult wurden. Schulungen hierfür werden von der Firma Testa angeboten. Bitte erfragen Sie Schulungstermine. Verwenden Sie ausschließlich Original Testa-Ersatzteile. Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10...
- Seite 49 Kalibrierung nach Wartung • Nach Durchführung von Wartungsarbeiten ist erneut eine Grundkalibrierung des iFiD Mobile´s und eine Messbereichslinearisierung durch den autorisierten Testa- Servicepartner oder vom Testa Werkskundendienst durchführen zu lassen. Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10...
- Seite 50 Gefahren vertraut sind und diese vermeiden können. Trennen Sie das Gerät vom Netz. Der iFiD Mobile enthält mehrere Sicherungen (S1; S2). Wenn trotz angeschlossener Versorgungsspannung und eingeschaltetem Netzschalter der blaue LED Ring am Netzschalter nicht leuchtet, müssen die Sicherungen (S1; S2) an der Vorderseite geprüft werden.
- Seite 51 • Beheben der Störung siehe Fehlersuche Wenn die Fehlermeldung selbständig erlischt z. B. bei einer vorübergehenden Temperatur- Störung, dann schaltet der iFiD Mobile automatisch wieder in den Messbetrieb. Wenn der Fehler dauerhaft auftritt, wenden Sie sich bitte umgehend an den Testa Kundendienst.
- Seite 52 Messgasführende Leitungen spülen Messgasleitung Heizungsfehler Messgasleitung Temperatur Messgasleitung beobachten und ggf. warten, bis Temperatur eingeregelt Kalibrierfehler Falsches Prüfgas angeschlossen Prüfgaswert im Zertifikat mit eingestelltem oder falscher Prüfgaswert Wert vergleichen eingetragen Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 52...
- Seite 53 Technische Unterlagen Zum Betrieb des iFiD Mobile als zertifizierte und behördlich anerkannte Messeinrichtung nach QAL 1 DIN EN 15267-4 ist die Verwendung folgender Komponenten zwingend erforderlich. • iFiD Mobile • iFiD Line (beheizte Messgasleitung) • iFiD Filter (beheizter Vorfilter) •...
- Seite 54 Mobile (Analysator) Bild 10.2.1 Der iFiD Mobile ist ein Gesamtkohlenwasserstoffanalysator (FID) zur Messung der Summen- konzentration des organisch gebundenen Kohlenstoffs. iFiD Filter (Beheizter Vorfilter) Der beheizte Vorfilter Modell iFiD Filter ist mit einer Titan-Filter Patrone (5µ Porenweite) bestückt und wird auf eine konstante Betriebstemperatur von 180° C beheizt.
- Seite 55 PTFE quillt bei Einwirkung durch fluorhaltige Kohlenwasserstoffe und Öle auf • Alkalimetalle greifen in gelöster Form unter Braunfärbung PTFE an. • Halogene bewirken eine chemische Reaktion • Edelstahl kann von säurehaltigen Gase angegriffen werden Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 55...
- Seite 56 < 2 % vom Messbereichsendwert [1] Bei täglicher Nullpunkt- und Referenzpunktjustierung [2] Wartungsintervall = 4 Wochen gemäß DIN EN 15267 Analogausgang Analogausgang (2x) 0-20mA mit lebendem Nullpunkt bei 4mA Bürde 300 Ohm Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 56...
- Seite 57 Max. 95 % (ohne Kondensatbildung) Umgebender Luftdruck 900 … 1100 hPa (mbar) Schutzart IP 42, zur Verwendung in Räumen Zulässige Verschmutzung Verschmutzungsgrad 2 [1]Bei anderem Druck: Nach Rücksprache mit Testa-Kundendienst ggf. Druckanpassung durchführen. Energieversorgung Netzspannung: 230 VAC – Elektronik & Heizung...
- Seite 58 Anhang 11.1 Gasflussschema Bild 11.1.1 Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 58...
- Seite 59 11.2 Fernsteuerung Testa iFiD Geräteserie: Schnittstellenbefehle für die Abfrage über die TCP/IP und Serielle Schnittstelle (RS232) an AK-Protokoll angelehnt Abfragebefehle Der Befehlssyntax besteht aus 4 Zeichen z.B. „AKON“. Die Befehle werden jeweils bei Eingabe durch die TCP/IP Schnittstelle mit dem CR Symbol „\r“ beendet.
- Seite 60 - Der Befehl AGRW liefert die eingestellte Toleranzabweichung von Null- und Prüfgas, bei einer Kalibrierung - Abfrage des Befehls Vor- und Hauptalarm vom eingestellten Wert über den Befehl AVOR und AHAU Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 60...
- Seite 61 Absolutdruckruck in der Vorkammer in Bar P H2 Eingeregelter Wasserstoff Druck in Bar P Pressluft Eingeregelte Instrumentenluft in Bar Mittelwert 30 Min Halbstundenmittelwert der Konzentration Mittelwert 1 Tag Tagesmittelwert der Konzentration Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 61...
- Seite 62 Anschließend öffnet sich ein Fenster in dem man nun die Anzahl der Kohlenstoffatome, sowie den Responsefaktor, eintragen kann. (Bild 10.4.4) Nach der erfolgreichen Auswahl des Responsefaktors wird dies im Homebildschirm angezeigt. Bild 11.4.5 Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 62...
- Seite 63 Serien-Nr.: xx-xx-xxx Versanddatum: xx.xx.xxxx Garantiebedingungen: Die Firma TESTA GmbH leistet für Mängel der Lieferung wie folgt Gewähr: Garantieanspruch beginnt Auslieferung. 1. Innerhalb der Garantiezeit beseitigen wir kostenlos alle Mängel, die nachweislich auf Fabrikations- oder Materialfehler zurückzuführen sind, wobei es unserer Wahl überlassen bleibt, ob wir die defekten Teile ausbessern oder durch neue ersetzen.
- Seite 64 München, den xx.xx.xxxx (CEO) Diese Erklärung ist keine Zusicherung von Produkteigenschaften im Sinne des Produkthaftungsgesetzes. Die Sicherheitshinweise der Produktinformation sind unbedingt zu beachten. Die Erklärung ist ohne Unterschrift gültig. Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de V 3.0 2023-10 Seite 64...
