b. Frei wählbare Messbereichsobergrenzen:
Mit der manuellen Messbereichswahl ist es möglich die Bereichsobergrenze frei einzustellen
sowie die Signalausgabe (V,mA) anzupassen.
Vor der manuellen Messbereichswahl muss der Analogausgang festgelegt und mit „OK"
bestätigt werden. Erst im Anschluss gehen sie wie unter Punkt a) vor und wählen, wie in Bild

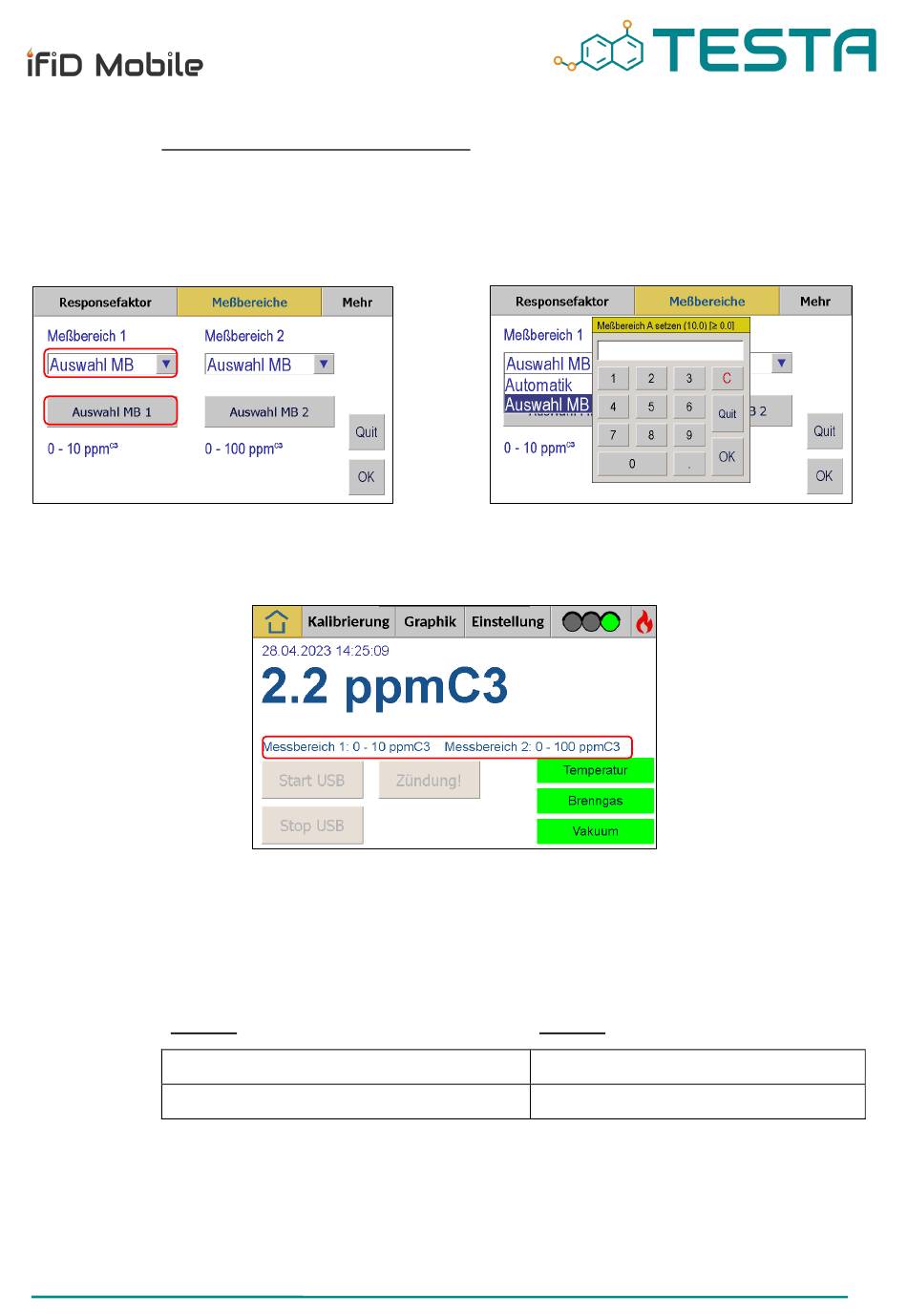

3.5.3 und 3.5.4 zu sehen, die Bereichsobergrenzen fest.
Nach der Bestätigung mit „OK" übernimmt das System die Einstellung und zeigt diese im
Homebildschirm an.
Für die korrekte Funktion des 2. Messbereichs muss vor dessen Einstellung ein Analog-
ausgangssignal (V,mA) eingestellt und mit „OK" bestätigt werden.(s.Bild 3.5.2)
Nachfolgende Tabelle beschreibt welche Einstellungen einen 2. Messbereich zulassen:
(Bei selbstfestgelegten Messbereichsobergrenzen gibt die Messbereichskennung 5V aus)
