3.7
Störung, Funktionskontrolle und Alarmsignale
Sämtliche Störungs- und Alarmsignale werden als potentialfreie Kontakte ausgegeben. Störung
und Funktionskontrolle sind als NC Kontakte ausgelegt, während Vor- und Hauptalarm als NO
Kontakte ausgelegt sind. Im Falle, dass die Betriebszustandsanzeige im Startbildschirm die
Ampelfarbe gelb anzeigt, so liegt eine Leitungsunterbrechung zwischen Pin 8 und 9 vor. Bei einer
Störung (Ampelfarbe rot) liegt eine Leitungsunterbrechung zwischen Pin 6 und 7 vor. (Bedeutung
der Ampelfarben s. Kap. 5.1) Zur Steckerbelegung siehe nachfolgendes Schaubild.

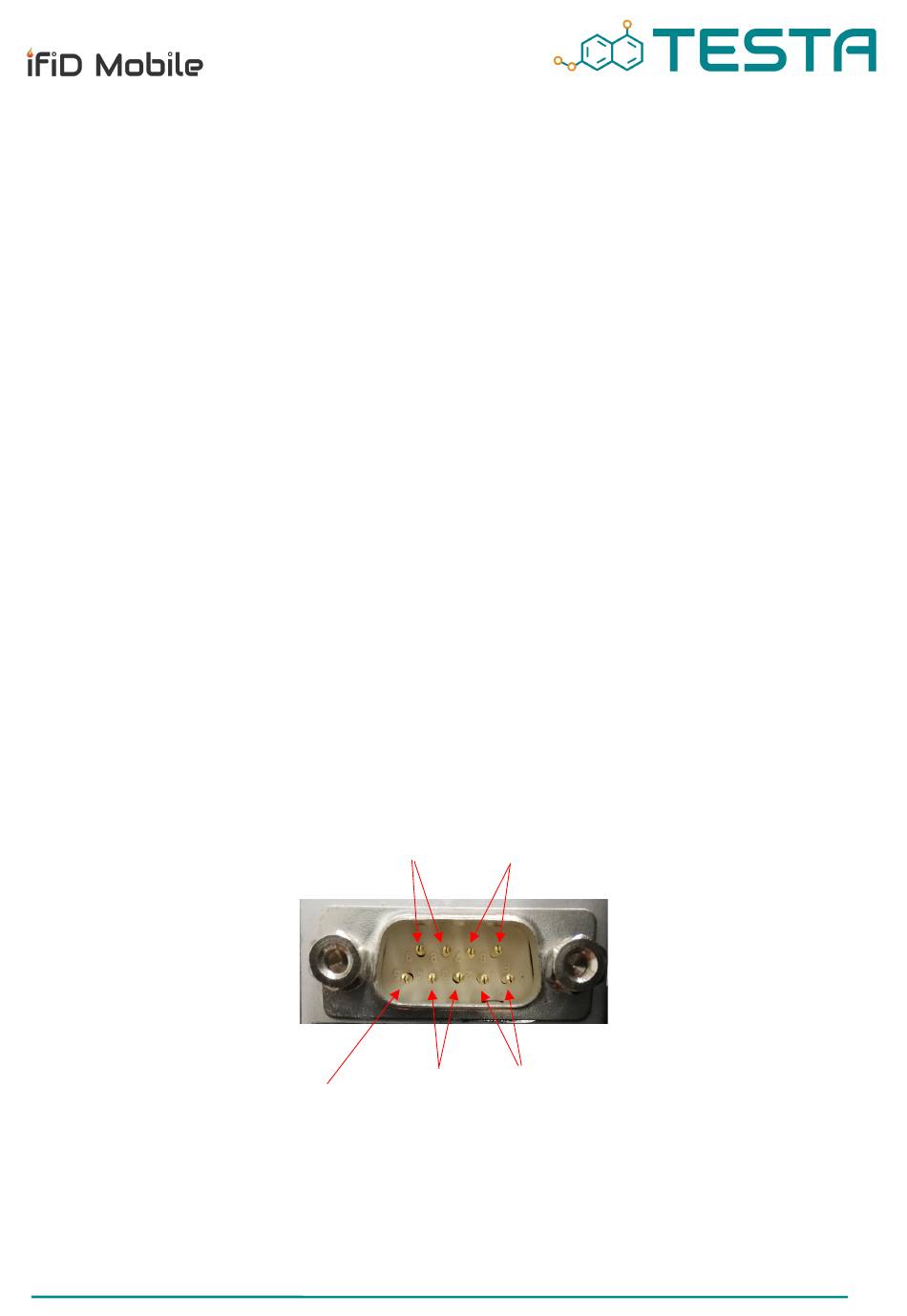

Steckerbelegung der Analog-Alarme (SUB-D)
3.8
Tablet Benutzung
Testa GmbH Fon +49 89 1293005 Service@Testa-FID.de
Pin 9+8
Funktionskontrolle
Pin 5
Pin 4+3
Nicht belegt
Hauptalarm
Bild 3.6.3
Pin 7+6
Störung
Bild 3.7.1
Pin 2+1
Voralarm
