Original Betriebsanleitung –
W-SEC M-MK-ZG-ZMG
4.4 Maschinenaufbau
Der Maschinenaufbau ist in der Explosionszeichnung der Maschine ab Kapitel 11.5
ersichtlich. Machen Sie sich mit dieser Zeichnung vertraut um die Betriebsanleitung
besser zu verstehen.
4.5 Schutzeinrichtungen
Die an der Maschine angebrachten Schutzeinrichtung wie zum Beispiel trennende
Schutzabdeckungen müssen immer funktionsfähig an der Maschine verbleiben bzw.
müssen diese vor Verwendung wieder angebracht werden.

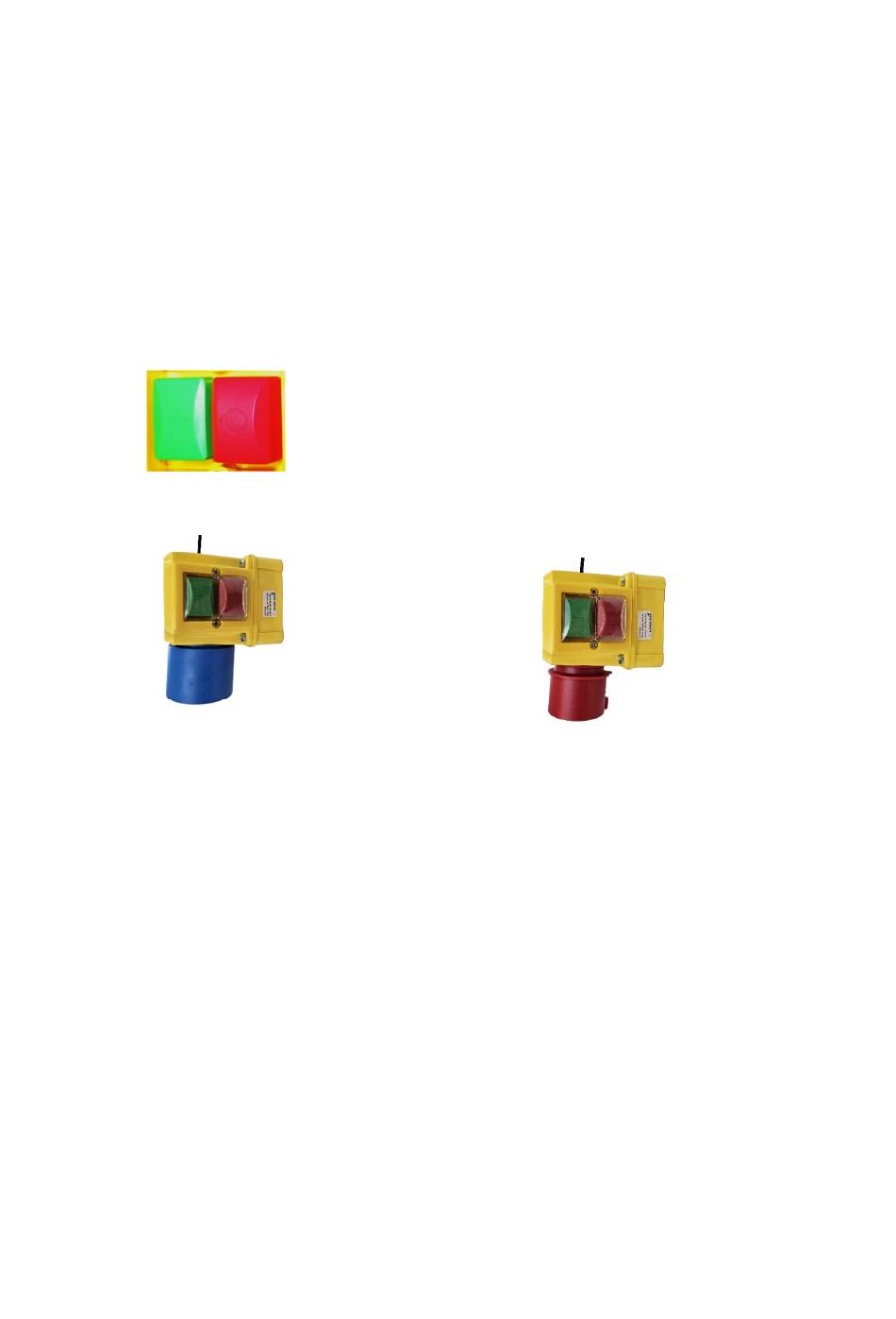

4.6 Bedienelemente
Stecker-Kombination 230V
4.7 Elektronische Bremse
4.7.1 Beschreibung
Die Säge ist mit einer elektronischen Bremse ausgerüstet.
Springt der grüne Taster (siehe oben) beim Einschalten sofort wieder heraus, so ist der
Motor noch nicht genügend abgekühlt. Einschalttaster nicht festhalten!
Nach Ausschalten des Motors kommt das Sägeblatt nach max. ca. 10 Sek. zum Stillstand.
Während und kurz nach der Bremszeit brummt der Motor. In dieser Phase darf der
Schalter keinesfalls ein- noch ausgeschaltet werden. Erst 3 Minuten nach verstummen
des Brummtons darf der Motor wieder eingeschaltet werden.
Durch schwergängige Steckverbindungen kann der CEE-Stecker aus dem
Schaltergehäuse gerissen werden. Abhilfe sind Markenstecker. Für derartige Schäden am
Schalter wird keine Gewährleistung übernommen.
Achtung:
Bei Ausfall der Motorbremse darf die Kreissäge nicht in Betrieb genommen werden!
Bei auftretender Gefahr z.B. bei eingeklemmten Holzstück sofort den Ausschalttaster
(siehe oben) drücken! Der Motor wird ansonsten überlastet.
Schalterkombination
Grün (1) = Einschalten
Rot (0) = Ausschalten
Stecker-Kombination 400V
Seite 14 von 35
