EBERTH SC3-WP6 Bedienungsanleitung
Werkstattpresse 6 tonnen
Verwandte Anleitungen für EBERTH SC3-WP6
Inhaltszusammenfassung für EBERTH SC3-WP6

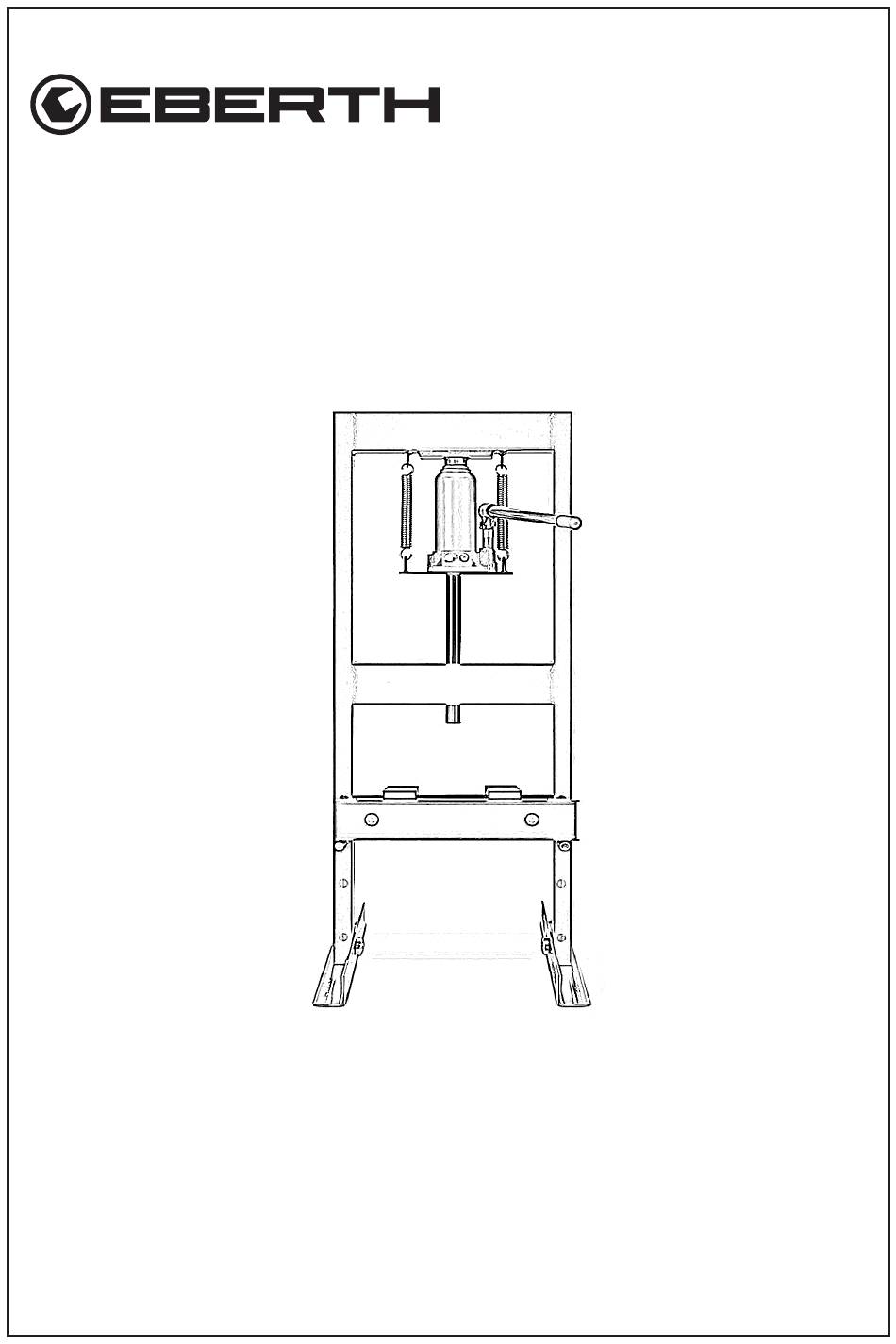

- Seite 1 WERKSTATTPRESSE WERKSTATTPRESSE 6 TONNEN 6 TONNEN BEDIENUNGSANLEITUNG SC3-WP6 EN FR IT ES NL PL SE...
- Seite 2 Lesen Sie sich die Bedienungsanleitung sorgfältig durch! Die Bedienperson muss zur Gewährleistung der sicheren Handhabung die Bedienungsanleitung lesen und verstehen. Auch Bediener mit Erfahrung mit dem Gerät müssen die Bedienungsanleitung lesen und verstehen. Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch lebensgefährlich gefährden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ........................3 Lieferumfang ..........................4 Bestimmungsgemäße Verwendung ...................5 Vorhersehbare Fehlanwendung ....................5 Zeichenerklärung ........................5 Warnhinweise ...........................5 Gebots- und Verbotszeichen ....................6 Symbole und Abbildungen ......................6 Allgemeine Sicherheitshinweise ....................7 Allgemein ..........................7 Arbeitsplatz ..........................8 Restrisiken ............................9 Nach der Lieferung ........................9 Gerätebeschreibung .........................10 Montage ............................ 12 Montage Standeinheit ...................... -
Seite 4: Lieferumfang
Lieferumfang Neueste technische Änderungen können von den hier beschriebenen Erläuterungen und zeichnerischen Darstellungen abweichen. Technische Änderungen am Produkt im Rahmen der Verbesserung der Bedienungseigenschaften und der Weiterentwicklung behalten wir uns vor. Sollten Sie Ersatzteile benötigen, verwenden Sie ausschließlich Originalersatzteile! Tabelle 1 Bezeichnung Anzahl Bild... -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung. Beachten Sie die Einschränkungen in den Sicherheitshinweisen. Verwenden Sie das Gerät ausschließ- lich für das Ein- und Auspressen von Kugellagern, Lagerbuchsen, Bolzen und für Biege- und Richtarbeiten im Werkstattbereich. Jede über die bestimmungsgemäße Verwendung hinausgehende, andersartige Verwendung des Gerätes gilt als nicht bestimmungsgemäß. -
Seite 6: Gebots- Und Verbotszeichen
Warnung vor schweren Lasten. Beim Nichtbeachten besteht Verletzungen! Warnung vor wegschleudernden Teilen. Beim Nichtbeachten besteht schwere Verletzungen! Warnung vor Handverletzungen. Bewegliche Teile können zu Handverletzungen führen. Gebots- und Verbotszeichen Schutzausrüstung tragen! Symbole und Abbildungen Bitte lesen Sie vor der Benutzung die Bedienungsanleitung! Tipp! Dieses Symbol hebt Tipps und Informationen hervor, die für eine effiziente und störungsfreie Bedienung der Maschine zu beachten sind. -
Seite 7: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Beachten Sie die Sicherheits- und Warnhinweise auf dem Gerät und leisten Sie den Hinweisen Folge! Neben den Hinweisen in dieser Be- dienungsanleitung müssen die allgemeinen Sicherheits- und Unfall- verhütungsvorschriften des Gesetzgebers berücksichtigt werden. Allgemein • Die Bedienungsanleitung ist ständig am Arbeitsplatz aufzubewahren. •... -
Seite 8: Arbeitsplatz
• Prüfen Sie vor jeder Inbetriebnahme den festen Sitz aller Schraubverbindungen. • Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal ausschließlich mit Original- Ersatzteilen reparieren. Mit dieser Maßnahme wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. • Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. -
Seite 9: Restrisiken
Restrisiken Auch bei Einhaltung aller einschlägigen Sicherheitsbestimmungen und der vom Hersteller genannten bestimmungsgemäßen Verwendung, kann es aufgrund der durch den Verwen- dungszweck bestimmten Konstruktion zu Risiken kommen. Sofern Sicherheitshinweise, die Bestimmungsgemäße Verwendung und alle in der Bedie- nungsanleitung beschriebenen Anleitungen eingehalten werden, können Risiken minimiert werden. -
Seite 10: Gerätebeschreibung
Gerätebeschreibung Abbildung 1: Allgemeine Bestandteile des Gerätes V. 1.1... - Seite 11 Abbildung 2 Tabelle 2 Abbildung 3 Linker Standfuß 2. Tragbolzen 3. Presstisch 4. Hydraulikzylinder 5. Rahmen 6. Feder Aufnahme für Pumpenhebel 8. Pumpenplatte mit Aufschlagdorn Auflagebacken 10. Rechter Standfuß 1 1. Ablassventil 12. Sicherungsventil 13. Öleinfüllstopfen 14. Bolzenloch für Arbeitshöhe V.
-
Seite 12: Montage
Montage Aus Verpackungsgründen ist diese Maschine nicht komplett montiert. Die zu montierenden Teile befinden sich in der Verpackung. Das Gerät wird zum Teil bereits vormontiert geliefert. Prüfen Sie den korrekten Sitz der Pumpenplatte, der Federn und des Hydraulikzylinders. Gegebenenfalls müssen diese Teile erneut korrekt eingespannt werden, siehe auch Seite •... -
Seite 13: Montage Standeinheit
Montage Standeinheit Abbildung 4 Tabelle 4 Linker Standfuß 10. Rechter Standfuß • Montieren Sie die Standeinheit ausschließlich zu zweit. Siehe Abbildung 4. • Legen Sie den linken Standfuß (1),S.1 1 an der linken Seite des Rahmens (5). • Montieren Sie den linken Standfuß mit Hilfe der Schrauben des Schraubensets (B), den entsprechenden Unterlegscheiben, Sprengringen und Muttern. -
Seite 14: Montage Presstisch Mit Auflagebacken
Montage Presstisch mit Auflagebacken • Der Presstisch (3) besteht aus einem vorderen und hinteren Teil. • Montieren Sie die Presstischteile vorne und hinten am Rahmen (5). • Benutzen Sie die Bolzen des Schraubensets (A), die passenden Unterlegscheiben und Muttern. • Der Presstisch bleibt beweglich und höhenverstellbar. •... -
Seite 15: Einstellen Der Höhe Des Presstisches
Einstellen der Höhe des Presstisches Der Presstisch ist höhenverstellbar. • Nehmen Sie die Auflagebacken ab. • Heben Sie den Presstisch (15) rechts leicht an. • Entnehmen Sie den rechten Tragbolzen (C) mit der rechten Hand und halten Sie gleichzeitig den Presstisch mit der linken Hand fest. •... -
Seite 16: Inbetriebnahme
Inbetriebnahme Material- und Geräteschaden droht! Während der Bedienung kann Luft in das Hydrauliksystem gelangen. Öffnen Sie die Ablassventil und pumpen vorsich- tig mehrmals. Ein Werkstück pressen Der erste Pumpvorgang dauert in der Regel etwas länger. Das Öl ist noch nicht im System verteilt. -
Seite 17: Reinigung, Pflege Und Wartung
Reinigung, Pflege und Wartung Um einen dauerhaften und ordnungsgemäßen Betrieb gewährleisten zu können, ist eine regelmäßige Reinigung und Wartung des Gerätes notwending. Im Falle eines Defekts ver- suchen Sie keinesfalls das Gerät selbstständig zu reparieren, sondern wenden Sie sich an einen Fachbetrieb oder Ihren Händler. -
Seite 18: Wartung- Ölwechsel
• Entfernen Sie die Öleinfüllstopfen (13), Seite 1 1. • Füllen Sie bei Bedarf hochwertiges Hydrauliköl nach. • Füllen Sie das Öl bis zur Öffnung mit einem Trichter nach. • Entlüften Sie das Hydrauliksystem. • Befestigen Sie den Öleinfüllstopfen. Wartung- Ölwechsel •... -
Seite 19: Fehlersuche
Fehlersuche Tabelle 6 Mögliche Ursache Lösung Fehler Kein Öl vorhanden. Überprüfen Sie ob genug Pumpe lässt sich 2. Öl läuft aus. Öl vorhanden ist. bedienen, aber 3. Das hydraulisches 2. Überprüfen Sie die Dich- Presseinheit bewegt System wurde zuvor tungen. sich nicht. -
Seite 20: Technische Daten
Technische Daten Tabelle 7 MODELL SC3-WP6 Presskraft Arbeitsbreite 330 mm Arbeitshöhe (4-fach verstellbar) 300 mm Arbeitsbereich 0 ~ 250 mm 1 15 mm Abmessungen 39x40x91 cm Gewicht 21 kg V. 1.1... -
Seite 21: Entsorgung
Vorschriften und nach aktuellen technischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Bedienungsanleitung wurden nach bestem Wissen erstellt. EBERTH räumt gemäß den gesetzlichen Vorschriften, eine Gewährleistung von 24 Monaten ab Kaufdatum ein. Für Gewährleistungsansprüche ist der Kaufbeleg zwingend erforderlich. -
Seite 22: Service
Service Rocket-Tools GmbH Kurfürstendamm 170 10707 Berlin Deutschland. Telefon: 030 69 20 61 870 Email: service@rocket-tools.de Website: www.rocket-tools.de Ersatzteile Beliebte Ersatzteile finden Sie unter folgendem Link auf unserer Website in der Kategorie „Ersatzteile“ unter: https://www.rocket-tools.de/Ersatzteile/?mpn=SC3-WP6 V. 1.1... -
Seite 23: Eu- Konformitätserklärung
Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmter Änderung der Geräte verliert diese Erklärung ihre Gültigkeit. Bezeichnung der Geräte: SC3-WP6 Einschlägige EG-Richtlinien: 2006/42/EN Angewandte Normen:... -
Seite 24: Notizen
Notizen V. 1.1... - Seite 25 WORKSHOP PRESS WORKSHOP PRESS 6 TONS 6 TONS OPERATING INSTRUCTIONS SC3-WP6 FR IT ES NL PL SE...
-
Seite 48: Notes
Notes V. 1.1... - Seite 49 PRESSE D'ATELIER PRESSE D'ATELIER 6 TONNES 6 TONNES MODE D'EMPLOI SC3-WP6 DE EN IT ES NL PL SE...
-
Seite 72: Notes
Notes V. 1.1... - Seite 73 STAMPA DI LAVORO STAMPA DI LAVORO 6 TONNELLATE 6 TONNELLATE ISTRUZIONI PER L'USO SC3-WP6 DE EN FR ES NL PL SE...
- Seite 96 Note V. 1.1...
- Seite 97 TALLER DE PRENSA TALLER DE PRENSA 6 TONELADAS 6 TONELADAS INSTRUCCIONES DE USO SC3-WP6 DE EN FR IT NL PL SE...
-
Seite 120: Notas
Notas V. 1.1... - Seite 121 WERKPLAATSPERS WERKPLAATSPERS 6 TON 6 TON GEBRUIKSAANWIJZING SC3-WP6 DE EN FR IT ES PL SE...
-
Seite 145: Instrukcja Obsługi
PRASA PRASA WARSZTATOWA WARSZTATOWA 6 TON 6 TON INSTRUKCJA OBSŁUGI SC3-WP6 DE EN FR IT ES NL... -
Seite 168: Uwagi
Uwagi V. 1.1... - Seite 169 VERKSTADSPRESS VERKSTADSPRESS 6 TON 6 TON BRUKSANVISNING SC3-WP6 DE EN FR IT ES NL PL...
