Inhaltszusammenfassung für EBERTH IW8-PN

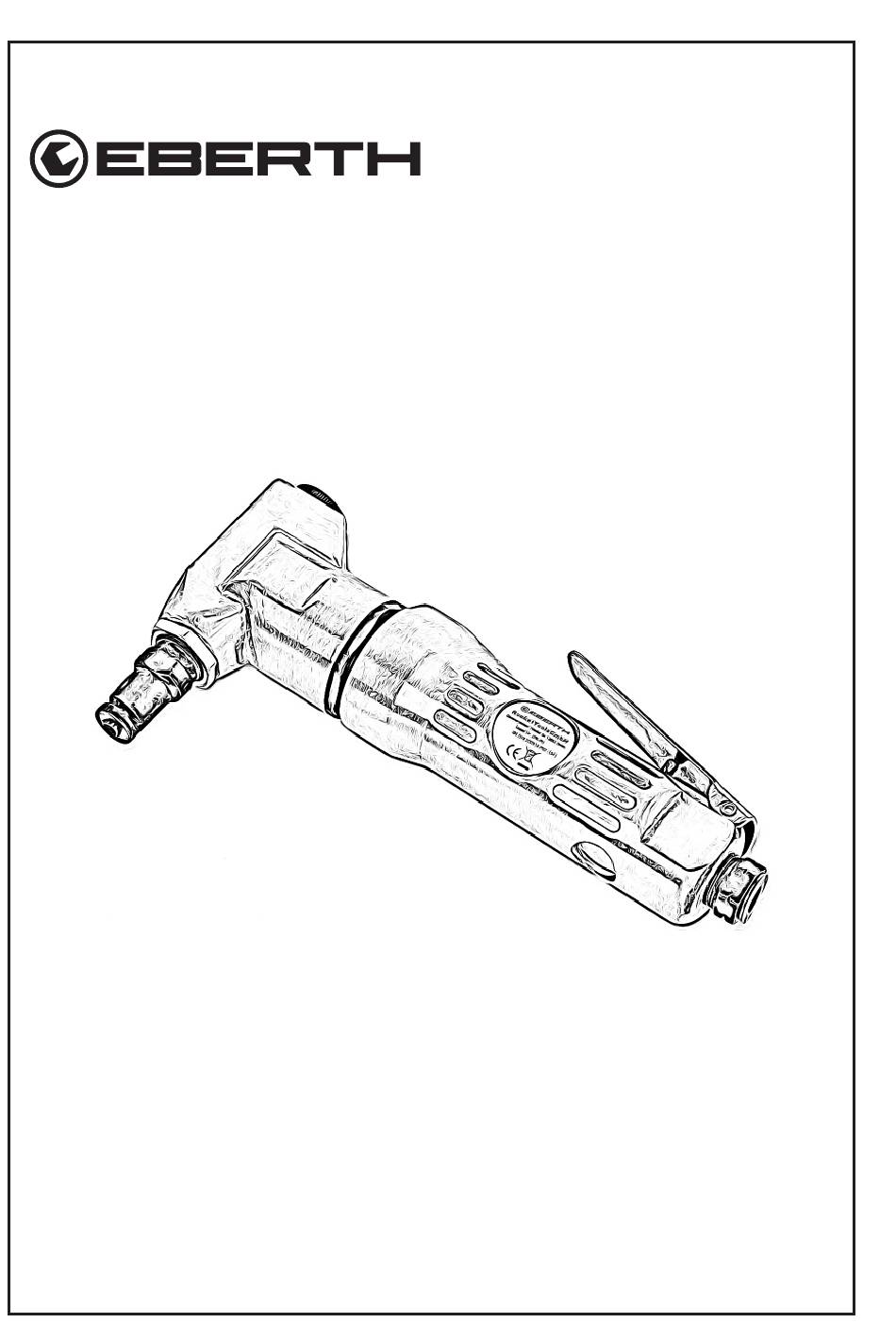

- Seite 1 DRUCKLUFT DRUCKLUFT BLECHKNABBER BLECHKNABBER BEDIENUNGSANLEITUNG IW8-PN EN FR IT ES NL PL SE...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ........................2 Lieferumfang ..........................3 Bestimmungsgemäße Verwendung ...................4 Vorhersehbare Fehlanwendung ..................4 Zeichenerklärung ........................4 Warnhinweise ........................4 Gebots-und Verbotszeichen ....................5 Symbole und Abbildungen ....................5 Allgemeine Sicherheitshinweise ....................6 Restrisiken ............................8 Nach der Lieferung ........................8 Gerätebeschreibung ........................9 Benetzung ..........................10 Montage ............................ 1 1 Wechsel der Klinge ......................1 1 Inbetriebnahme ......................... -
Seite 3: Lieferumfang
Lesen Sie sich die Bedienungsanleitung sorgfältig durch! Die Bedienperson muss zur Gewährleistung der sicheren Handhabung die Bedienungsan- leitung lesen und verstehen. Auch Bediener mit Erfahrung mit dem Gerät müssen die Be- dienungsanleitung lesen und verstehen.Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch lebensgefährlich gefährden. -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung ent- sprechend der Angaben in der Bedienungsanleitung gewährleistet. Jede über die be- stimmungsgemäße Verwendung hinausgehende, andersartige Verwendung des Gerä- tes gilt als nicht bestimmungsgemäß. • Das Gerät eignet sich zum Stanzen und Trennen von Stahlblechen. •... -
Seite 5: Gebots-Und Verbotszeichen
Warnung vor allgemeiner Gefahr. Bei Nichtbeachten besteht Lebensgefahr! Warnung vor Verletzungsgefahr durch hohe Geräuschent- wicklung. Gefahr von Einzug in Geräteteile! Bei Nichtbeachten besteht Lebensgefahr. Gebots-und Verbotszeichen Schutzhandschuhe benutzen. Gehörschutz benutzen und Schutzbrille tragen. Geeigneten Atemschutz tragen. Symbole und Abbildungen Bitte lesen! Lesen Sie vor der Benutzung die Bedienungsanleitung. -
Seite 6: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Beachten Sie die Sicherheits-und Warnhinweise auf dem Gerät und leisten Sie den Hinweisen Folge! Neben den Hinweisen in die- ser Bedienungsanleitung müssen die allgemeinen Sicherheits-, und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden. • Eine unsachgemäße Benutzung der Geräte kann schwerwiegende und weit reichen- de gesundheitliche Schäden sowie immense Sachschäden verursachen. - Seite 7 • Achten Sie darauf, dass Ihr Arbeitsbereich immer sauber und gut beleuchtet ist. Un- ordnung am Arbeitsplatz kann schnell zu Unfällen führen. • Auch nach dem Trennen des Geräts von der Druckluftquelle kann sich noch Restluft in dem Gerät befinden! Drücken Sie deshalb den Abzugshebel einige Male, um die Restluft aus dem Gerät entweichen zu lassen! •...
-
Seite 8: Restrisiken
Restrisiken Auch bei Einhaltung aller einschlägigen Sicherheitsbestimmungen und der vom Hersteller genannten bestimmungsgemäßen Verwendung, kann es aufgrund der durch den Verwen- dungszweck bestimmten Konstruktion zu Risiken kommen. Sofern Sicherheitshinweise, die Bestimmungsgemäße Verwendung und alle in der Bedie- nungsanleitung beschriebenen Anleitungen eingehalten werden, können Risiken minimiert werden. -
Seite 9: Gerätebeschreibung
Gerätebeschreibung Abbildung 1: Zeigt das Gerät mit seinen Funktions-und Bedienelementen 1. Klinge 2. Gehäuse 3. Druckluftanschluss 4. Abzug V. 1.1... -
Seite 10: Benetzung
Benetzung Druckluftkomponenten: 1. Blechknabber mit Stecknippel 6. Ventil 2. Schnellkupplungsadapter 7. Nebelöler 3. Druckluftschlauch 8. Druckluftminderer 4. Schnellkupplungsadapter 9. Filtereinheit 5. Schnellkupplung 10. Druckluftquelle Folgende Möglichkeiten stehen Ihnen in Sachen Schmierung zur Auswahl: Die Öleinstellungen für den Nebelöler sind wie folgt: bei einem Schlauch bis 5 m;... -
Seite 11: Montage
Montage Aus Verpackungsgründen ist diese Maschine nicht komplett montiert. Die zu montierenden Teile befinden sich in der Verpackung. • Verwenden Sie zur Montage die Beschreibung des Gerätes als visuelle Hilfe. • Mitgelieferten Stecknippel mit Teflonband abdichten und an den Druckluftanschluss des Gerätes montieren. -
Seite 12: Reinigung, Pflege Und Wartung
Reinigung, Pflege und Wartung • Beginnen Sie mit den Wartungs- und Pflegearbeiten erst, wenn das Druckluftgerät vollständig abgekühlt ist. Trennen Sie das Gerät unbedingt von der Druckluftversor- gung, bevor Sie das Gerät reinigen und/oder warten. • Die Voraussetzung für eine einwandfreie Funktion und eine lange Produktlebensdauer von Druckluftgeräten ist eine regelmäßige Schmierung. -
Seite 13: Fehlersuche
Fehlersuche Tabelle 2 Fehler Mögliche Ursache Lösung Unzureichender Überprüfen Sie die Druck- Luftdruck/Druckluft- luftverbindung, Stellen Sie menge sicher, dass das Gerät mit 2. Der Abzugshebel ist ausreichend Druckluft ver- blockiert sorgt wird. 3. Luftleck durch undich- 2. Reinigen Sie den Bereich Leistung tes Gehäuse um den Abzugshebel. -
Seite 14: Technische Daten
Technische Daten Tabelle 3 MODELL IW8-PN Arbeitsdruck max. 6 bar Drehzahl 3800 U/Min Druckluftanschluss 1/4“ Druckluftverbrauch ca. 120 L/Min. Stahl: 1,5 mm Schnittstärke Aluminium: 1,6 mm Kunststoff: 2,2 mm Druckluftschlauch 13 mm Innendurchmesser Schmierung beliebiges Pneumatiköl/Druckluftöl Abmessungen 200 x 1 10 x 40 mm... -
Seite 15: Entsorgung
Vorschriften und nach aktuellen technischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Bedienungsanleitung wurden nach bestem Wissen erstellt. EBERTH räumt gemäß den gesetzlichen Vorschriften, eine Gewährleistung von 24 Monaten ab Kaufdatum ein. Für Gewährleistungsansprüche ist der Kaufbeleg zwingend erforderlich. -
Seite 16: Service
Service Rocket-Tools GmbH Kurfürstendamm 170 10707 Berlin Deutschland. Telefon: 030 69 20 61 870 Email: service@rocket-tools.de Website: www.rocket-tools.de Ersatzteile Beliebte Ersatzteile finden Sie unter folgendem Link auf unserer Website in der Kategorie „Ersatzteile“ unter: https://www.rocket-tools.de/Ersatzteile/?mpn=IW8-PN V. 1.1... -
Seite 17: Eu- Konformitätserklärung
Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmter Änderung der Geräte verliert diese Erklärung ihre Gültigkeit. Bezeichnung der Geräte: IW8-PN Einschlägige EG-Richtlinien: 2006/42/EN Angewandte Normen:... -
Seite 18: Notizen
Notizen V. 1.1... -
Seite 19: Compressed Air
COMPRESSED AIR COMPRESSED AIR SHEET METAL NIBBLER SHEET METAL NIBBLER OPERATING INSTRUCTIONS IW8-PN FR IT ES NL PL SE... -
Seite 36: Notes
Notes V. 1.1... - Seite 37 GRIGNOTEUSE DE GRIGNOTEUSE DE TÔLE À AIR TÔLE À AIR COMPRIMÉ COMPRIMÉ MODE D'EMPLOI IW8-PN DE EN IT ES NL PL SE...
-
Seite 54: Notes
Notes V. 1.1... - Seite 55 ROSICCHIATORE DI ROSICCHIATORE DI LAMIERA AD ARIA LAMIERA AD ARIA COMPRESSA COMPRESSA ISTRUZIONI PER L'USO IW8-PN DE EN FR ES NL PL SE...
- Seite 72 Note V. 1.1...
- Seite 73 CORTADORA DE CORTADORA DE CHAPA DE AIRE CHAPA DE AIRE COMPRIMIDO COMPRIMIDO INSTRUCCIONES DE USO IW8-PN DE EN FR IT NL PL SE...
-
Seite 90: Notas
Notas V. 1.1... -
Seite 91: Perslucht Plaat
PERSLUCHT PLAAT- PERSLUCHT PLAAT- KNABBELSCHAAR KNABBELSCHAAR GEBRUIKSAANWIJZING IW8-PN DE EN FR IT ES PL SE... - Seite 109 NOŻYCE DO BLACHY NOŻYCE DO BLACHY NA SPRĘŻONE NA SPRĘŻONE POWIETRZE POWIETRZE INSTRUKCJA OBSŁUGI IW8-PN DE EN FR IT ES NL...
-
Seite 126: Uwagi
Uwagi V. 1.1... - Seite 127 TRYCKLUFT TRYCKLUFT PLÅTNIBBLARE PLÅTNIBBLARE BRUKSANVISNING IW8-PN DE EN FR IT ES NL PL...
-
Seite 144: Noter
Noter V. 1.1...
