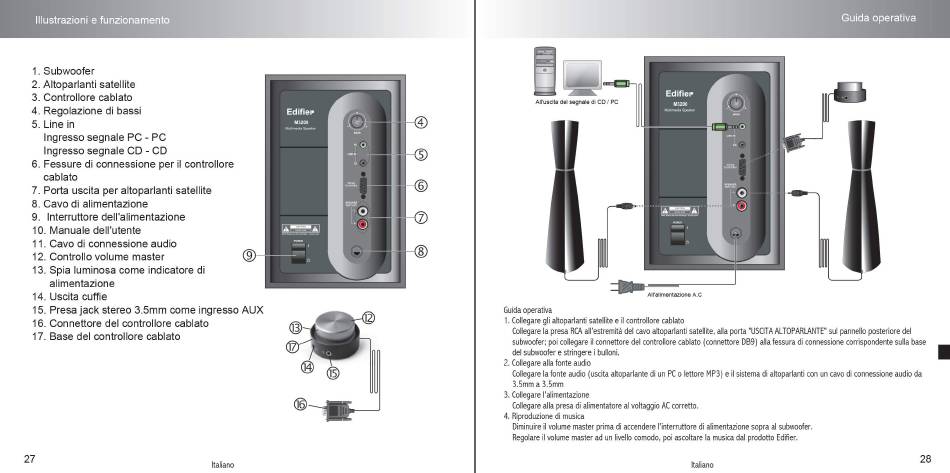

Illustrazioni e funzionamento
1. Subwoofer
2. Altoparlanti satellite
3. Controllore cablato
4. Regolazione di bassi
5. Line in
Ingresso segnale PC - PC
Ingresso segnale CD - CD
6. Fessure di connessione per il controllore
cablato
7. Porta uscita per altoparlanti satellite
8. Cavo di alimentazione
9. Interruttore dell'alimentazione
10. Manuale
11. Cavo di connessione audio
12. Controllo volume master
13. Spia luminosa come indicatore di
alimentazione
14. Uscita cuffie
15. Presa jack stereo 3.5mm come ingresso AUX
16. Connettore del controllore cablato
17. Base del controllore cablato
27
Edifier
M3200
tvtulti•medca Speaker
Wirod
Controtiæ
speAKE@
CAL
Italiano
Edifier
All'uscita del segnale di CD / PC
M3200
Multimedia Speaker
All'alimentazione
Guidaoperativa
1. Collegare gli altoparlanti s atellitee il controllorecablato
Collegare la presaRCA all'estremitådel cavoaltoparlanti s atellite,allaporta "USCITA A LTOPARLANTE"
subwoofer; p oi collegare il connettore del controllore cablato(connettore DB9)allafessuradi connessione c orrispondente sullabase
del subwoofere stringerei bulloni.
2. Collegare allafonte audio
Collegare la fonteaudio(uscitaaltoparlante di un PCo lettoreMP3)e il sistemadi altoparlanti c onun cavodi connessione audioda
3.5mm a 3.5mm
3. Collegare l'alimentazione
Collegare allapresadi alimentatore al voltaggio ACcorretto.
4. Riproduzione d i musica
Diminuire il volumemasterprimadi accendere l'interruttoredi alimentazione s opraal subwoofer.
Regolare il volumemasterad un livellocomodo, p oi ascoltare la musica dal prodottoEdifier.
Guida operativa
Wired
out
A.C
sul pannelloposterioredel
Italiano
28
