FAAC T-Mode Bedienanleitung Seite 4

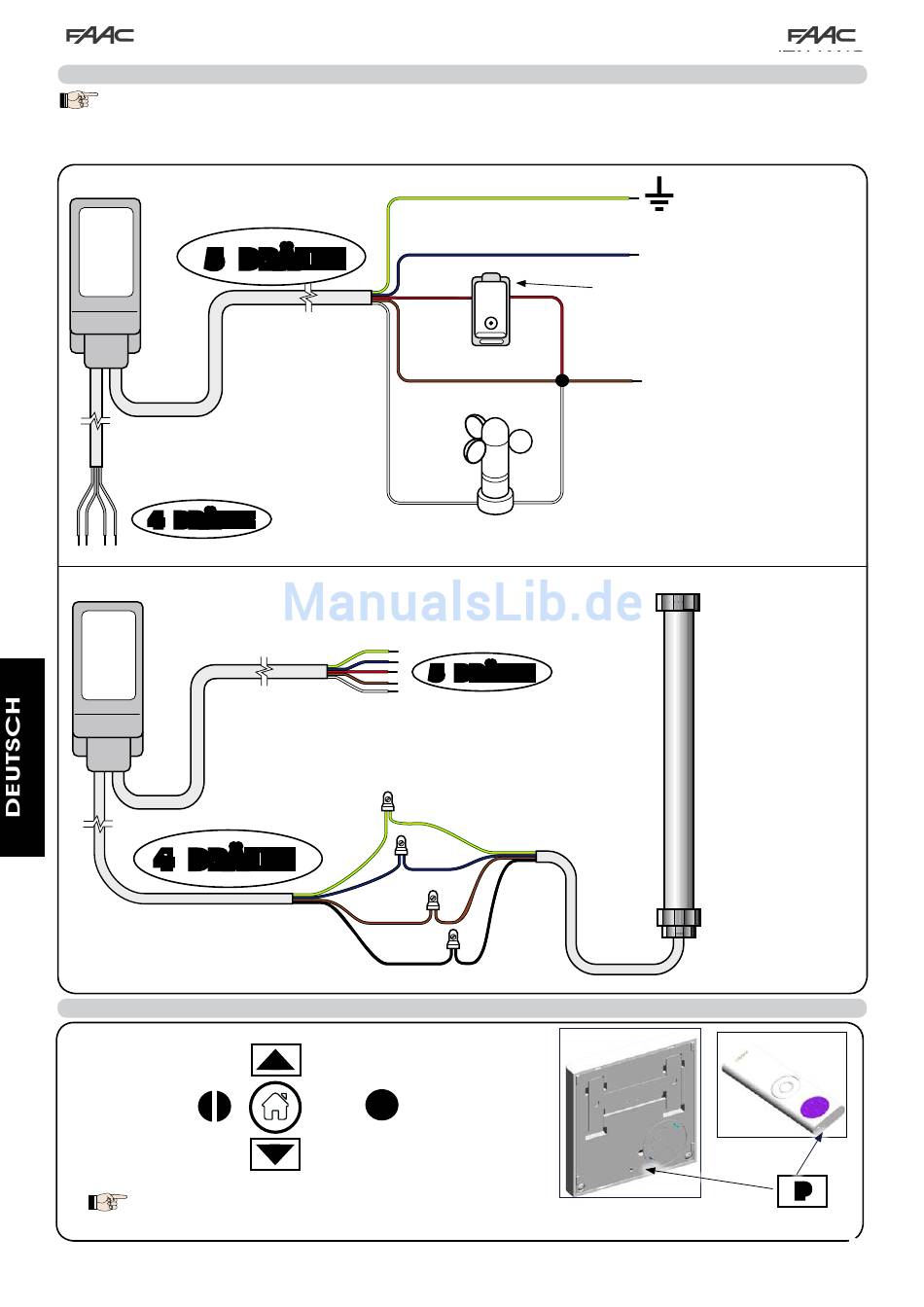

3 VERDRAHTUNGEN
Der an den Empfänger TM XR1 433 angeschlossene Motor kann sowohl über Fernbedienung als auch
über eine Taste mit Schrittsteuerung bedient werden. An den Empfänger kann zudem ein Windsensor
(Windmesser) angeschlossen werden, der das Einfahren von Rollladen/Markise steuert und dessen/deren
Betrieb für 15 Minuten hemmt, sobald der Wind eine Geschwindigkeit von über 20 km/h erreicht.
5 DRÄHTE
(2 m)
4 DRÄHTE
4 DRÄHTE
(30 Cm)
4 EINSPEICHERUNG DER ERSTEN FUNKSTEUERUNG 433 MHz
SONNENSENSOR
AKTIVIEREN/
DEAKTIVIEREN
(nur für Modell „S")
IM EXTERNEN EMPFÄNGER KÖNNEN MAXIMAL 20 FUNKGERÄTE
GESPEICHERT WERDEN.
GELBGRÜN
BLAU
ROT
BRAUN
WEISS
FAAC-WINDMESSER (keine Funkst.)
5 DRÄHTE
GELBGRÜN
BLAU
BRAUN
SCHWARZ
EINFAHREN
Ä N D E R N
STOPP
FUNKKANALS
AUSFAHREN
3
NULLLEITER
TASTE FÜR SCHRITTBETRIEB
(Schließerkontakt) (optional)
PHASENLEITER
1
MOTORKABEL
D E S
PROGRAMMIERTASTE
ERDE
230 V ~
MOTOR
OHNE
INTERNEN EMPFÄNGER
Abb.2
P
Abb.3
P
