Gardena RollUp M Betriebsanleitung Seite 68

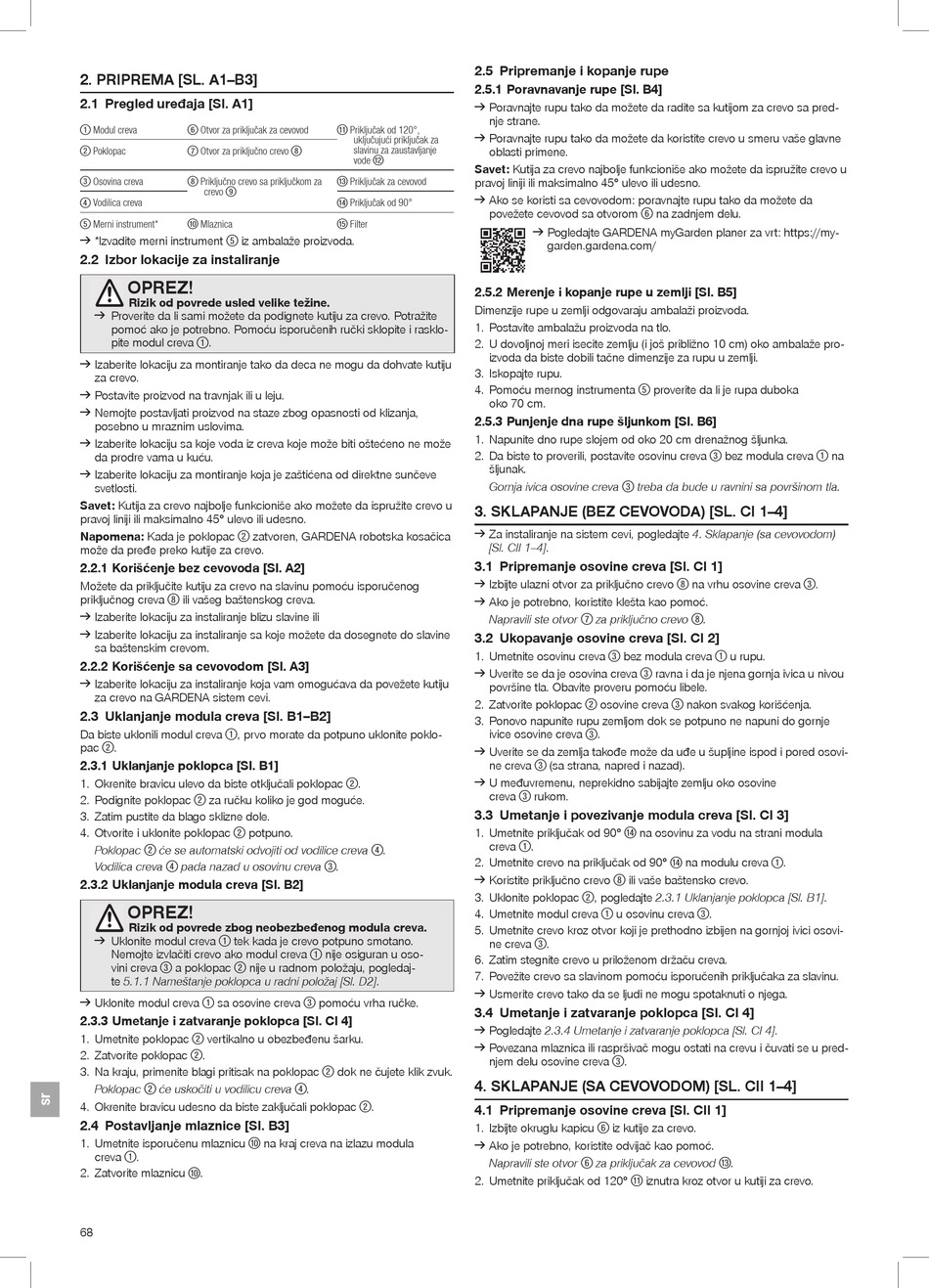

2. PRIPREMA [SL. A1–B3]
2.1 Pregled uređaja [Sl. A1]
Modul creva Otvor za priključak za cevovod
!1 !6
Poklopac Otvor za priključno crevo
!2 !7
Osovina creva Priključno crevo sa priključkom za
!3 !8
crevo
!9
Vodilica creva
!4
Merni instrument* Mlaznica
!5 !10
￫ *Izvadite merni instrument iz ambalaže proizvoda.
!5
2.2 Izbor lokacije za instaliranje
OPREZ!
Rizik od povrede usled velike težine.
￫ Proverite da li sami možete da podignete kutiju za crevo. Potražite
pomoć ako je potrebno. Pomoću isporučenih ručki sklopite i rasklo-
pite modul creva .
!1
￫ Izaberite lokaciju za montiranje tako da deca ne mogu da dohvate kutiju
za crevo.
￫ Postavite proizvod na travnjak ili u leju.
￫ Nemojte postavljati proizvod na staze zbog opasnosti od klizanja,
posebno u mraznim uslovima.
￫ Izaberite lokaciju sa koje voda iz creva koje može biti oštećeno ne može
da prodre vama u kuću.
￫ Izaberite lokaciju za montiranje koja je zaštićena od direktne sunčeve
svetlosti.
Savet: Kutija za crevo najbolje funkcioniše ako možete da ispružite crevo u
pravoj liniji ili maksimalno 45° ulevo ili udesno.
Napomena: Kada je poklopac zatvoren, GARDENA robotska kosačica
!2
može da pređe preko kutije za crevo.
2.2.1 Korišćenje bez cevovoda [Sl. A2]
Možete da priključite kutiju za crevo na slavinu pomoću isporučenog
priključnog creva ili vašeg baštenskog creva.
!8
￫ Izaberite lokaciju za instaliranje blizu slavine ili
￫ Izaberite lokaciju za instaliranje sa koje možete da dosegnete do slavine
sa baštenskim crevom.
2.2.2 Korišćenje sa cevovodom [Sl. A3]
￫ Izaberite lokaciju za instaliranje koja vam omogućava da povežete kutiju
za crevo na GARDENA sistem cevi.
2.3 Uklanjanje modula creva [Sl. B1–B2]
Da biste uklonili modul creva , prvo morate da potpuno uklonite poklo-
!1
pac .
!2
2.3.1 Uklanjanje poklopca [Sl. B1]
1. Okrenite bravicu ulevo da biste otključali poklopac
2. Podignite poklopac za ručku koliko je god moguće.
!2
3. Zatim pustite da blago sklizne dole.
4. Otvorite i uklonite poklopac potpuno.
!2
Poklopac će se automatski odvojiti od vodilice creva
!2
Vodilica creva pada nazad u osovinu creva
!4
2.3.2 Uklanjanje modula creva [Sl. B2]
OPREZ!
Rizik od povrede zbog neobezbeđenog modula creva.
￫ Uklonite modul creva tek kada je crevo potpuno smotano.
!1
Nemojte izvlačiti crevo ako modul creva
vini creva a poklopac nije u radnom položaju, pogledaj-
!3 !2
te 5.1.1 Nameštanje poklopca u radni položaj [Sl. D2].
￫ Uklonite modul creva sa osovine creva
!1
2.3.3 Umetanje i zatvaranje poklopca [Sl. CI 4]
1. Umetnite poklopac vertikalno u obezbeđenu šarku.
!2
2. Zatvorite poklopac .
!2
3. Na kraju, primenite blagi pritisak na poklopac
Poklopac će uskočiti u vodilicu creva
!2
4. Okrenite bravicu udesno da biste zaključali poklopac
2.4 Postavljanje mlaznice [Sl. B3]
1. Umetnite isporučenu mlaznicu
!10
creva .
!1
2. Zatvorite mlaznicu .
!10
68
Priključak od 120°,
!11
uključujući priključak za
slavinu za zaustavljanje
!8
vode
!12
Priključak za cevovod
!13
Priključak od 90°
!14
Filter
!15
.
!2
.
!4
.
!3
nije osiguran u oso-
!1
pomoću vrha ručke.
!3
dok ne čujete klik zvuk.
!2
.
!4
.
!2
na kraj creva na izlazu modula
2.5 Pripremanje i kopanje rupe
2.5.1 Poravnavanje rupe [Sl. B4]
￫ Poravnajte rupu tako da možete da radite sa kutijom za crevo sa pred-
nje strane.
￫ Poravnajte rupu tako da možete da koristite crevo u smeru vaše glavne
oblasti primene.
Savet: Kutija za crevo najbolje funkcioniše ako možete da ispružite crevo u
pravoj liniji ili maksimalno 45° ulevo ili udesno.
￫ Ako se koristi sa cevovodom: poravnajte rupu tako da možete da
povežete cevovod sa otvorom
!6
￫ Pogledajte GARDENA myGarden planer za vrt: https://my-
garden.gardena.com/
2.5.2 Merenje i kopanje rupe u zemlji [Sl. B5]
Dimenzije rupe u zemlji odgovaraju ambalaži proizvoda.
1. Postavite ambalažu proizvoda na tlo.
2. U dovoljnoj meri isecite zemlju (i još približno 10 cm) oko ambalaže pro-
izvoda da biste dobili tačne dimenzije za rupu u zemlji.
3. Iskopajte rupu.
4. Pomoću mernog instrumenta
!5
oko 70 cm.
2.5.3 Punjenje dna rupe šljunkom [Sl. B6]
1. Napunite dno rupe slojem od oko 20 cm drenažnog šljunka.
2. Da biste to proverili, postavite osovinu creva
šljunak.
Gornja ivica osovine creva treba da bude u ravnini sa površinom tla.
!3
3. SKLAPANJE (BEZ CEVOVODA) [SL. CI 1–4]
￫ Za instaliranje na sistem cevi, pogledajte 4. Sklapanje (sa cevovodom)
[Sl. CII 1–4].
3.1 Pripremanje osovine creva [Sl. CI 1]
￫ Izbijte ulazni otvor za priključno crevo
￫ Ako je potrebno, koristite klešta kao pomoć.
Napravili ste otvor za priključno crevo
!7
3.2 Ukopavanje osovine creva [Sl. CI 2]
1. Umetnite osovinu creva bez modula creva
!3
￫ Uverite se da je osovina creva
!3
površine tla. Obavite proveru pomoću libele.
2. Zatvorite poklopac osovine creva
!2
3. Ponovo napunite rupu zemljom dok se potpuno ne napuni do gornje
ivice osovine creva .
!3
￫ Uverite se da zemlja takođe može da uđe u šupljine ispod i pored osovi-
ne creva (sa strana, napred i nazad).
!3
￫ U međuvremenu, neprekidno sabijajte zemlju oko osovine
creva rukom.
!3
3.3 Umetanje i povezivanje modula creva [Sl. CI 3]
1. Umetnite priključak od 90° na osovinu za vodu na strani modula
!14
creva .
!1
2. Umetnite crevo na priključak od 90°
￫ Koristite priključno crevo ili vaše baštensko crevo.
!8
, pogledajte 2.3.1 Uklanjanje poklopca [Sl. B1].
3. Uklonite poklopac
!2
4. Umetnite modul creva u osovinu creva
!1
5. Umetnite crevo kroz otvor koji je prethodno izbijen na gornjoj ivici osovi-
ne creva .
!3
6. Zatim stegnite crevo u priloženom držaču creva.
7. Povežite crevo sa slavinom pomoću isporučenih priključaka za slavinu.
￫ Usmerite crevo tako da se ljudi ne mogu spotaknuti o njega.
3.4 Umetanje i zatvaranje poklopca [Sl. CI 4]
￫ Pogledajte 2.3.4 Umetanje i zatvaranje poklopca [Sl. CI 4].
￫ Povezana mlaznica ili raspršivač mogu ostati na crevu i čuvati se u pred-
njem delu osovine creva .
!3
4. SKLAPANJE (SA CEVOVODOM) [SL. CII 1–4]
4.1 Pripremanje osovine creva [Sl. CII 1]
1. Izbijte okruglu kapicu iz kutije za crevo.
!6
￫ Ako je potrebno, koristite odvijač kao pomoć.
Napravili ste otvor za priključak za cevovod
!6
2. Umetnite priključak od 120° iznutra kroz otvor u kutiji za crevo.
!11
na zadnjem delu.
proverite da li je rupa duboka
bez modula creva
!3 !1
na vrhu osovine creva .
!8 !3
.
!8
u rupu.
!1
ravna i da je njena gornja ivica u nivou
nakon svakog korišćenja.
!3
na modulu creva .
!14 !1
.
!3
.
!13
na
