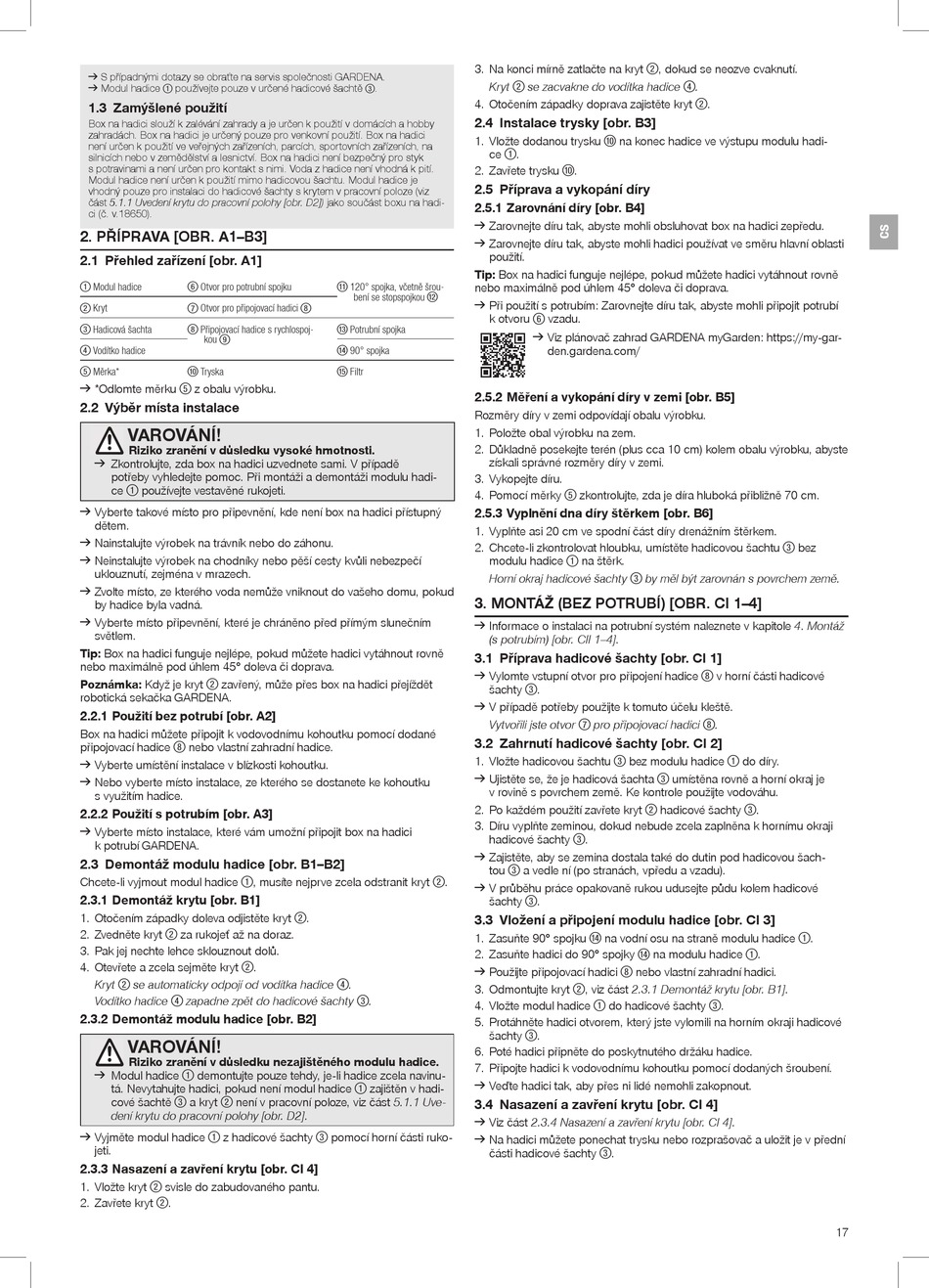

￫ S případnými dotazy se obraťte na servis společnosti GARDENA.
￫ Modul hadice používejte pouze v určené hadicové šachtě
!1
1.3 Zamýšlené použití
Box na hadici slouží k zalévání zahrady a je určen k použití v domácích a hobby
zahradách. Box na hadici je určený pouze pro venkovní použití. Box na hadici
není určen k použití ve veřejných zařízeních, parcích, sportovních zařízeních, na
silnicích nebo v zemědělství a lesnictví. Box na hadici není bezpečný pro styk
s potravinami a není určen pro kontakt s nimi. Voda z hadice není vhodná k pití.
Modul hadice není určen k použití mimo hadicovou šachtu. Modul hadice je
vhodný pouze pro instalaci do hadicové šachty s krytem v pracovní poloze (viz
část 5.1.1 Uvedení krytu do pracovní polohy [obr. D2]) jako součást boxu na hadi-
ci (č. v.18650).
2. PŘÍPRAVA [OBR. A1–B3]
2.1 Přehled zařízení [obr. A1]
Modul hadice Otvor pro potrubní spojku
!1 !6
Kryt Otvor pro připojovací hadici
!2 !7
Hadicová šachta Připojovací hadice s rychlospoj-
!3 !8
kou
!9
Vodítko hadice
!4
Měrka* Tryska
!5 !10
￫ *Odlomte měrku z obalu výrobku.
!5
2.2 Výběr místa instalace
VAROVÁNÍ!
Riziko zranění v důsledku vysoké hmotnosti.
￫ Zkontrolujte, zda box na hadici uzvednete sami. V případě
potřeby vyhledejte pomoc. Při montáži a demontáži modulu hadi-
ce používejte vestavěné rukojeti.
!1
￫ Vyberte takové místo pro připevnění, kde není box na hadici přístupný
dětem.
￫ Nainstalujte výrobek na trávník nebo do záhonu.
￫ Neinstalujte výrobek na chodníky nebo pěší cesty kvůli nebezpečí
uklouznutí, zejména v mrazech.
￫ Zvolte místo, ze kterého voda nemůže vniknout do vašeho domu, pokud
by hadice byla vadná.
￫ Vyberte místo připevnění, které je chráněno před přímým slunečním
světlem.
Tip: Box na hadici funguje nejlépe, pokud můžete hadici vytáhnout rovně
nebo maximálně pod úhlem 45° doleva či doprava.
Poznámka: Když je kryt zavřený, může přes box na hadici přejíždět
!2
robotická sekačka GARDENA.
2.2.1 Použití bez potrubí [obr. A2]
Box na hadici můžete připojit k vodovodnímu kohoutku pomocí dodané
připojovací hadice nebo vlastní zahradní hadice.
!8
￫ Vyberte umístění instalace v blízkosti kohoutku.
￫ Nebo vyberte místo instalace, ze kterého se dostanete ke kohoutku
s využitím hadice.
2.2.2 Použití s potrubím [obr. A3]
￫ Vyberte místo instalace, které vám umožní připojit box na hadici
k potrubí GARDENA.
2.3 Demontáž modulu hadice [obr. B1–B2]
Chcete-li vyjmout modul hadice , musíte nejprve zcela odstranit kryt
!1
2.3.1 Demontáž krytu [obr. B1]
1. Otočením západky doleva odjistěte kryt
2. Zvedněte kryt za rukojeť až na doraz.
!2
3. Pak jej nechte lehce sklouznout dolů.
4. Otevřete a zcela sejměte kryt .
!2
Kryt se automaticky odpojí od vodítka hadice
!2
Vodítko hadice zapadne zpět do hadicové šachty
!4
2.3.2 Demontáž modulu hadice [obr. B2]
VAROVÁNÍ!
Riziko zranění v důsledku nezajištěného modulu hadice.
￫ Modul hadice demontujte pouze tehdy, je-li hadice zcela navinu-
!1
tá. Nevytahujte hadici, pokud není modul hadice
cové šachtě a kryt není v pracovní poloze, viz část 5.1.1 Uve-
!3 !2
dení krytu do pracovní polohy [obr. D2].
￫ Vyjměte modul hadice z hadicové šachty
!1
jeti.
2.3.3 Nasazení a zavření krytu [obr. CI 4]
1. Vložte kryt svisle do zabudovaného pantu.
!2
2. Zavřete kryt .
!2
.
!3
120° spojka, včetně šrou-
!11
bení se stopspojkou
!12
!8
Potrubní spojka
!13
90° spojka
!14
Filtr
!15
.
!2
.
!2
.
!4
.
!3
zajištěn v hadi-
!1
pomocí horní části ruko-
!3
3. Na konci mírně zatlačte na kryt
!2
Kryt se zacvakne do vodítka hadice
!2
4. Otočením západky doprava zajistěte kryt
2.4 Instalace trysky [obr. B3]
1. Vložte dodanou trysku na konec hadice ve výstupu modulu hadi-
!10
ce .
!1
2. Zavřete trysku .
!10
2.5 Příprava a vykopání díry
2.5.1 Zarovnání díry [obr. B4]
￫ Zarovnejte díru tak, abyste mohli obsluhovat box na hadici zepředu.
￫ Zarovnejte díru tak, abyste mohli hadici používat ve směru hlavní oblasti
použití.
Tip: Box na hadici funguje nejlépe, pokud můžete hadici vytáhnout rovně
nebo maximálně pod úhlem 45° doleva či doprava.
￫ Při použití s potrubím: Zarovnejte díru tak, abyste mohli připojit potrubí
k otvoru vzadu.
!6
￫ Viz plánovač zahrad GARDENA myGarden: https://my-gar-
den.gardena.com/
2.5.2 Měření a vykopání díry v zemi [obr. B5]
Rozměry díry v zemi odpovídají obalu výrobku.
1. Položte obal výrobku na zem.
2. Důkladně posekejte terén (plus cca 10 cm) kolem obalu výrobku, abyste
získali správné rozměry díry v zemi.
3. Vykopejte díru.
4. Pomocí měrky zkontrolujte, zda je díra hluboká přibližně 70 cm.
!5
2.5.3 Vyplnění dna díry štěrkem [obr. B6]
1. Vyplňte asi 20 cm ve spodní část díry drenážním štěrkem.
2. Chcete-li zkontrolovat hloubku, umístěte hadicovou šachtu
modulu hadice na štěrk.
!1
Horní okraj hadicové šachty by měl být zarovnán s povrchem země.
!3
3. MONTÁŽ (BEZ POTRUBÍ) [OBR. CI 1–4]
￫ Informace o instalaci na potrubní systém naleznete v kapitole 4. Montáž
(s potrubím) [obr. CII 1–4].
3.1 Příprava hadicové šachty [obr. CI 1]
￫ Vylomte vstupní otvor pro připojení hadice
šachty .
!3
￫ V případě potřeby použijte k tomuto účelu kleště.
Vytvořili jste otvor pro připojovací hadici
!7
3.2 Zahrnutí hadicové šachty [obr. CI 2]
1. Vložte hadicovou šachtu bez modulu hadice
!3
￫ Ujistěte se, že je hadicová šachta
v rovině s povrchem země. Ke kontrole použijte vodováhu.
2. Po každém použití zavřete kryt
!2
3. Díru vyplňte zeminou, dokud nebude zcela zaplněna k hornímu okraji
hadicové šachty .
!3
￫ Zajistěte, aby se zemina dostala také do dutin pod hadicovou šach-
tou a vedle ní (po stranách, vpředu a vzadu).
!3
￫ V průběhu práce opakovaně rukou udusejte půdu kolem hadicové
šachty .
!3
3.3 Vložení a připojení modulu hadice [obr. CI 3]
1. Zasuňte 90° spojku na vodní osu na straně modulu hadice
!14
2. Zasuňte hadici do 90° spojky
!14
￫ Použijte připojovací hadici nebo vlastní zahradní hadici.
!8
, viz část 2.3.1 Demontáž krytu [obr. B1].
3. Odmontujte kryt
!2
4. Vložte modul hadice do hadicové šachty
!1
5. Protáhněte hadici otvorem, který jste vylomili na horním okraji hadicové
šachty .
!3
6. Poté hadici připněte do poskytnutého držáku hadice.
7. Připojte hadici k vodovodnímu kohoutku pomocí dodaných šroubení.
￫ Veďte hadici tak, aby přes ni lidé nemohli zakopnout.
3.4 Nasazení a zavření krytu [obr. CI 4]
￫ Viz část 2.3.4 Nasazení a zavření krytu [obr. CI 4].
￫ Na hadici můžete ponechat trysku nebo rozprašovač a uložit je v přední
části hadicové šachty .
!3
, dokud se neozve cvaknutí.
.
!4
.
!2
bez
!3
v horní části hadicové
!8
.
!8
do díry.
!1
umístěna rovně a horní okraj je
!3
hadicové šachty .
!3
.
!1
na modulu hadice .
!1
.
!3
