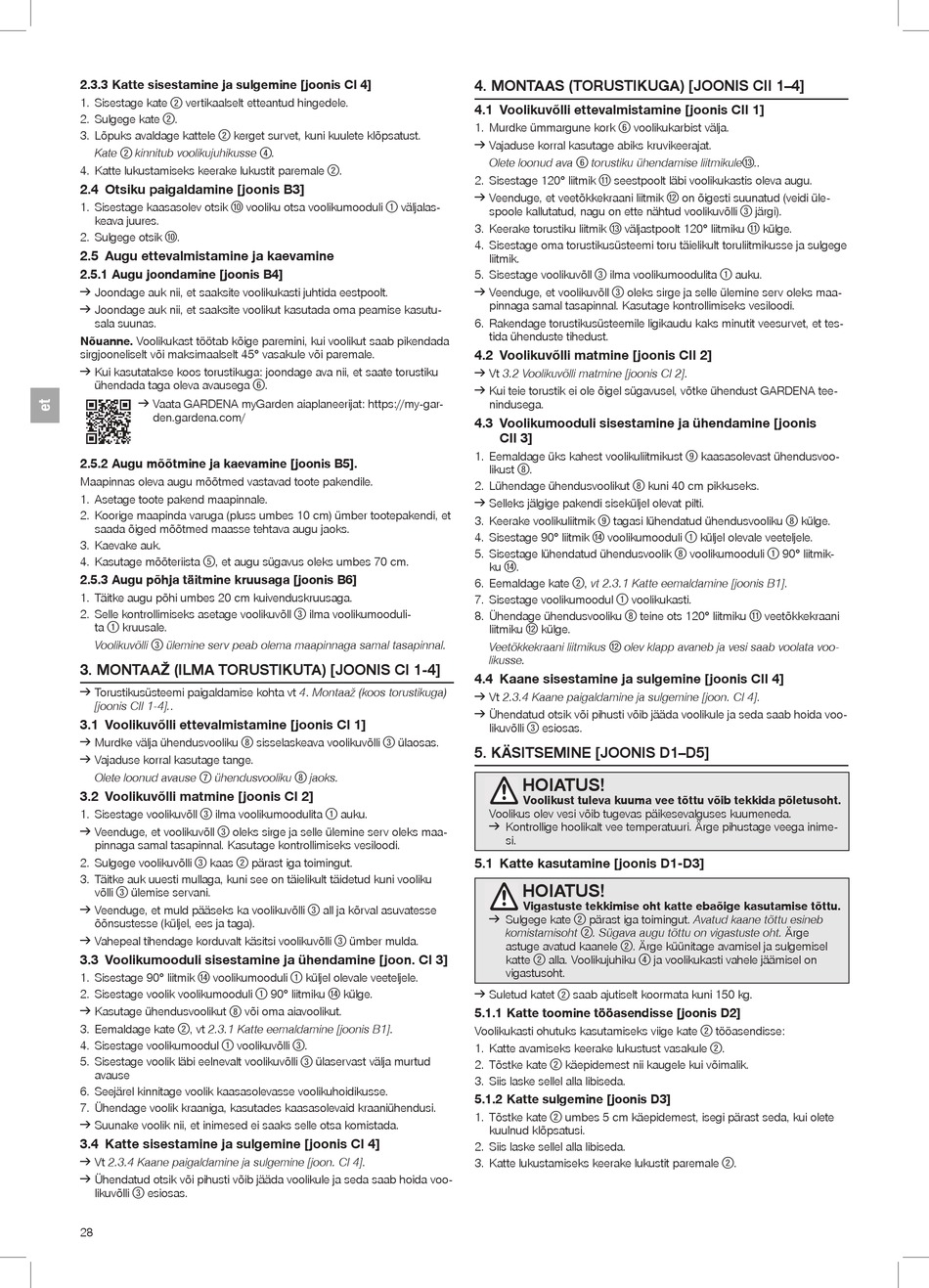

2.3.3 Katte sisestamine ja sulgemine [joonis CI 4]
1. Sisestage kate vertikaalselt etteantud hingedele.
!2
2. Sulgege kate .
!2
3. Lõpuks avaldage kattele kerget survet, kuni kuulete klõpsatust.
!2
Kate kinnitub voolikujuhikusse
!2
4. Katte lukustamiseks keerake lukustit paremale
2.4 Otsiku paigaldamine [joonis B3]
1. Sisestage kaasasolev otsik vooliku otsa voolikumooduli
!10
keava juures.
2. Sulgege otsik .
!10
2.5 Augu ettevalmistamine ja kaevamine
2.5.1 Augu joondamine [joonis B4]
￫ Joondage auk nii, et saaksite voolikukasti juhtida eestpoolt.
￫ Joondage auk nii, et saaksite voolikut kasutada oma peamise kasutu-
sala suunas.
Nõuanne. Voolikukast töötab kõige paremini, kui voolikut saab pikendada
sirgjooneliselt või maksimaalselt 45° vasakule või paremale.
￫ Kui kasutatakse koos torustikuga: joondage ava nii, et saate torustiku
ühendada taga oleva avausega
!6
￫ Vaata GARDENA myGarden aiaplaneerijat: https://my-gar-
den.gardena.com/
2.5.2 Augu mõõtmine ja kaevamine [joonis B5].
Maapinnas oleva augu mõõtmed vastavad toote pakendile.
1. Asetage toote pakend maapinnale.
2. Koorige maapinda varuga (pluss umbes 10 cm) ümber tootepakendi, et
saada õiged mõõtmed maasse tehtava augu jaoks.
3. Kaevake auk.
4. Kasutage mõõteriista , et augu sügavus oleks umbes 70 cm.
!5
2.5.3 Augu põhja täitmine kruusaga [joonis B6]
1. Täitke augu põhi umbes 20 cm kuivenduskruusaga.
2. Selle kontrollimiseks asetage voolikuvõll
ta kruusale.
!1
Voolikuvõlli ülemine serv peab olema maapinnaga samal tasapinnal.
!3
3. MONTAAŽ (ILMA TORUSTIKUTA) [JOONIS CI 1-4]
￫ Torustikusüsteemi paigaldamise kohta vt 4. Montaaž (koos torustikuga)
[joonis CII 1-4]..
3.1 Voolikuvõlli ettevalmistamine [joonis CI 1]
￫ Murdke välja ühendusvooliku
!8
￫ Vajaduse korral kasutage tange.
Olete loonud avause ühendusvooliku
!7
3.2 Voolikuvõlli matmine [joonis CI 2]
1. Sisestage voolikuvõll ilma voolikumoodulita
!3
￫ Veenduge, et voolikuvõll oleks sirge ja selle ülemine serv oleks maa-
!3
pinnaga samal tasapinnal. Kasutage kontrollimiseks vesiloodi.
2. Sulgege voolikuvõlli kaas pärast iga toimingut.
!3 !2
3. Täitke auk uuesti mullaga, kuni see on täielikult täidetud kuni vooliku
võlli ülemise servani.
!3
￫ Veenduge, et muld pääseks ka voolikuvõlli
õõnsustesse (küljel, ees ja taga).
￫ Vahepeal tihendage korduvalt käsitsi voolikuvõlli
3.3 Voolikumooduli sisestamine ja ühendamine [joon. CI 3]
1. Sisestage 90° liitmik voolikumooduli
!14
2. Sisestage voolik voolikumooduli
!1
￫ Kasutage ühendusvoolikut või oma aiavoolikut.
!8
3. Eemaldage kate , vt 2.3.1 Katte eemaldamine [joonis B1].
!2
4. Sisestage voolikumoodul voolikuvõlli
!1
5. Sisestage voolik läbi eelnevalt voolikuvõlli
avause
6. Seejärel kinnitage voolik kaasasolevasse voolikuhoidikusse.
7. Ühendage voolik kraaniga, kasutades kaasasolevaid kraaniühendusi.
￫ Suunake voolik nii, et inimesed ei saaks selle otsa komistada.
3.4 Katte sisestamine ja sulgemine [joonis CI 4]
￫ Vt 2.3.4 Kaane paigaldamine ja sulgemine [joon. CI 4].
￫ Ühendatud otsik või pihusti võib jääda voolikule ja seda saab hoida voo-
likuvõlli esiosas.
!3
28
.
!4
.
!2
väljalas-
!1
.
ilma voolikumooduli-
!3
sisselaskeava voolikuvõlli ülaosas.
!3
jaoks.
!8
auku.
!1
all ja kõrval asuvatesse
!3
ümber mulda.
!3
küljel olevale veeteljele.
!1
90° liitmiku külge.
!14
.
!3
ülaservast välja murtud
!3
4. MONTAAS (TORUSTIKUGA) [JOONIS CII 1–4]
4.1 Voolikuvõlli ettevalmistamine [joonis CII 1]
1. Murdke ümmargune kork voolikukarbist välja.
!6
￫ Vajaduse korral kasutage abiks kruvikeerajat.
Olete loonud ava torustiku ühendamise liitmikule
!6
2. Sisestage 120° liitmik seestpoolt läbi voolikukastis oleva augu.
!11
￫ Veenduge, et veetõkkekraani liitmik
spoole kallutatud, nagu on ette nähtud voolikuvõlli
3. Keerake torustiku liitmik väljastpoolt 120° liitmiku
!13
4. Sisestage oma torustikusüsteemi toru täielikult toruliitmikusse ja sulgege
liitmik.
5. Sisestage voolikuvõll ilma voolikumoodulita
!3
￫ Veenduge, et voolikuvõll oleks sirge ja selle ülemine serv oleks maa-
!3
pinnaga samal tasapinnal. Kasutage kontrollimiseks vesiloodi.
6. Rakendage torustikusüsteemile ligikaudu kaks minutit veesurvet, et tes-
tida ühenduste tihedust.
4.2 Voolikuvõlli matmine [joonis CII 2]
￫ Vt 3.2 Voolikuvõlli matmine [joonis CI 2].
￫ Kui teie torustik ei ole õigel sügavusel, võtke ühendust GARDENA tee-
nindusega.
4.3 Voolikumooduli sisestamine ja ühendamine [joonis
CII 3]
1. Eemaldage üks kahest voolikuliitmikust
likust .
!8
2. Lühendage ühendusvoolikut kuni 40 cm pikkuseks.
!8
￫ Selleks jälgige pakendi siseküljel olevat pilti.
3. Keerake voolikuliitmik tagasi lühendatud ühendusvooliku
!9
4. Sisestage 90° liitmik voolikumooduli
!14
5. Sisestage lühendatud ühendusvoolik
ku .
!14
6. Eemaldage kate , vt 2.3.1 Katte eemaldamine [joonis B1].
!2
7. Sisestage voolikumoodul voolikukasti.
!1
8. Ühendage ühendusvooliku teine ots 120° liitmiku
!8
liitmiku külge.
!12
Veetõkkekraani liitmikus olev klapp avaneb ja vesi saab voolata voo-
!12
likusse.
4.4 Kaane sisestamine ja sulgemine [joonis CII 4]
￫ Vt 2.3.4 Kaane paigaldamine ja sulgemine [joon. CI 4].
￫ Ühendatud otsik või pihusti võib jääda voolikule ja seda saab hoida voo-
likuvõlli esiosas.
!3
5. KÄSITSEMINE [JOONIS D1–D5]
HOIATUS!
Voolikust tuleva kuuma vee tõttu võib tekkida põletusoht.
Voolikus olev vesi võib tugevas päikesevalguses kuumeneda.
￫ Kontrollige hoolikalt vee temperatuuri. Ärge pihustage veega inime-
si.
5.1 Katte kasutamine [joonis D1-D3]
HOIATUS!
Vigastuste tekkimise oht katte ebaõige kasutamise tõttu.
￫ Sulgege kate pärast iga toimingut. Avatud kaane tõttu esineb
!2
komistamisoht . Sügava augu tõttu on vigastuste oht. Ärge
!2
astuge avatud kaanele . Ärge küünitage avamisel ja sulgemisel
!2
katte alla. Voolikujuhiku
!2 !4
vigastusoht.
￫ Suletud katet saab ajutiselt koormata kuni 150 kg.
!2
5.1.1 Katte toomine tööasendisse [joonis D2]
Voolikukasti ohutuks kasutamiseks viige kate
1. Katte avamiseks keerake lukustust vasakule
2. Tõstke kate käepidemest nii kaugele kui võimalik.
!2
3. Siis laske sellel alla libiseda.
5.1.2 Katte sulgemine [joonis D3]
1. Tõstke kate umbes 5 cm käepidemest, isegi pärast seda, kui olete
!2
kuulnud klõpsatusi.
2. Siis laske sellel alla libiseda.
3. Katte lukustamiseks keerake lukustit paremale
..
!13
on õigesti suunatud (veidi üle-
!12
järgi).
!3
külge.
!11
auku.
!1
kaasasolevast ühendusvoo-
!9
külge.
!8
küljel olevale veeteljele.
!1
voolikumooduli 90° liitmik-
!8 !1
veetõkkekraani
!11
ja voolikukasti vahele jäämisel on
tööasendisse:
