Installation
Montage des Temperatursensors

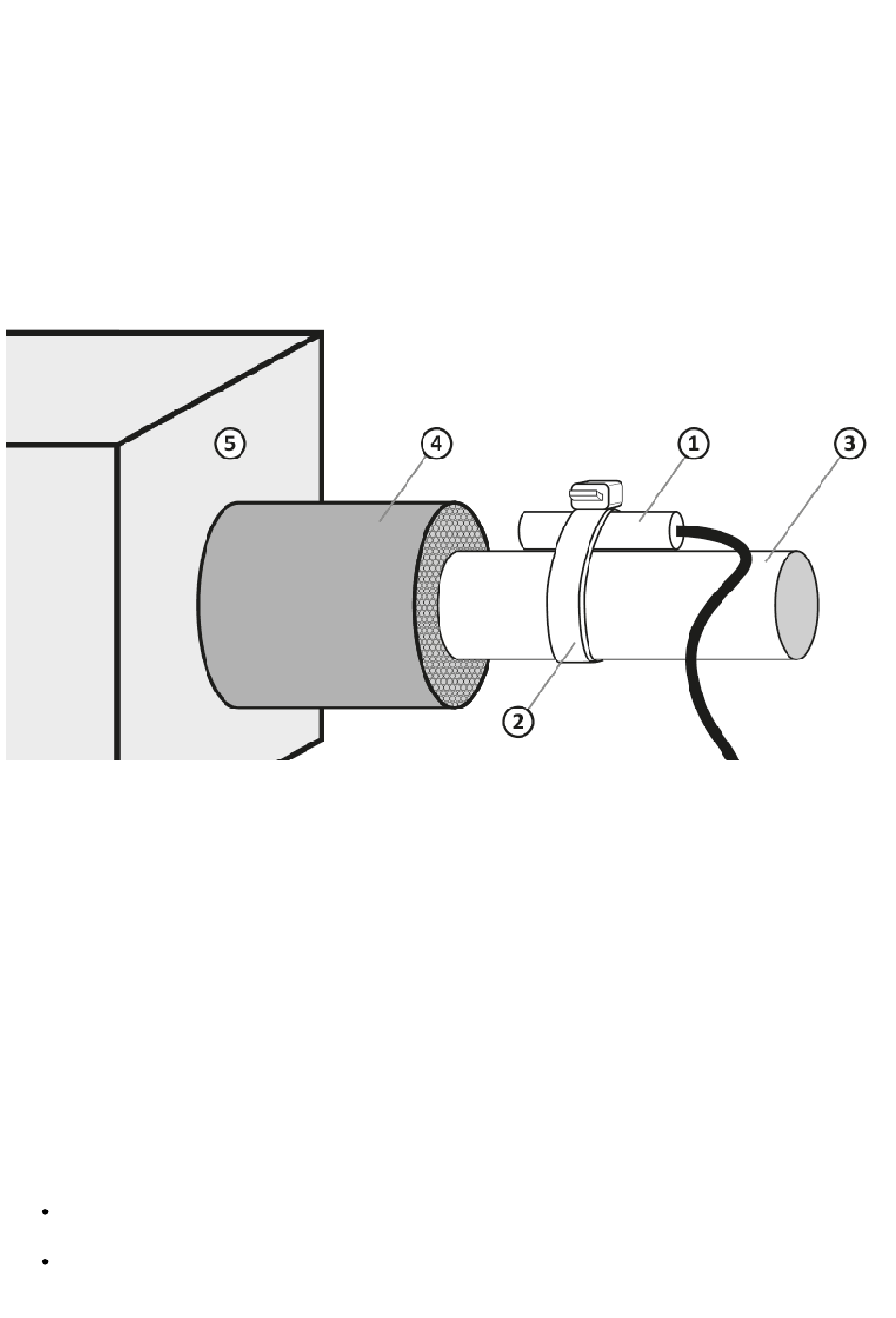

1.
Installieren Sie den Sensor an einem unbedeckten Rohr.
2.
Drücken Sie den Sensor mit einer Klemme gegen das Rohr.
1.
Temperatursensor
2.
Klemme
3.
Rohr
4.
Rohrisolierung
5.
Zentralheizungsofen
Anschluss der Versorgungsleitung an das Ventil
Auf der Seite des Steuergeräts ist der blaue Draht der gemeinsame Draht (am Aktor kann der
gemeinsame Draht je nach Hersteller unterschiedlich sein).
Der braune Draht und der schwarze Draht sind Steuerdrähte, je nach Betriebsrichtung können
diese beiden Drähte vertauscht werden.
