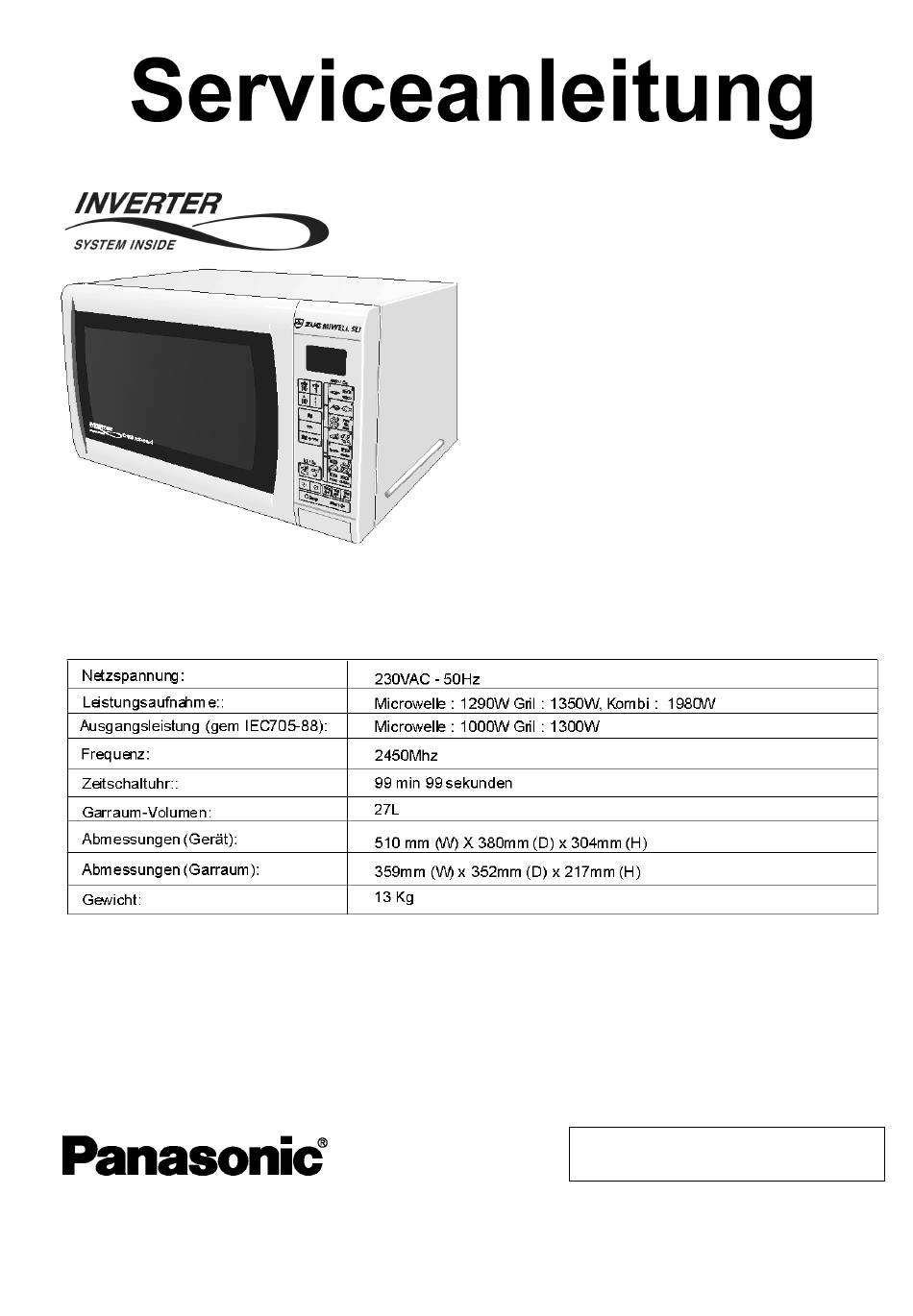

- Seite 1 Bestellnummer MOP0108030C2 für die Mikrowellengeräte NN-V651BB NN-V651WB © 2001 Matsushita Electric Industrial Co., Ltd. Alle Rechte vorbehalten. Vervielfältigung oder Verbreitung ohne Genehmigung nicht gestattet. H5.2152-0...
- Seite 2 NN-V651BB / NN-V651WB CONTENTS Page Page 1 Warnhinweis zur Invertereinheit 9.5. Lüftermotor 2 Ausstattungsübersicht 9.6. Ausbauen der Tür 3 Bedienfeld 9.7. Motor des Glasdrehtellers 4 Prüfen des korrekten Betriebes und der 9.8. Quarzheizelement Digitalprogrammiereinheit 10 Prüfen der einzelnen Komponenten 5 Schaltbild 10.1.
- Seite 3 / NN-V651BB / NN-V651WB 1 Warnhinweis zur Invertereinheit Die Inverterplatine sieht wie eine gewöhnliche Platine aus, versorgt jedoch die Magnetronröhre mit extrem hohen Spannungs- und Stromstärken. Vorsicht! 1. Die Platine arbeitet mit Hochspannung und Starkstrom. 2. Das Aluminiumkühlelement wird aufgrund Hochspannung und Wärmeenergie sehr heiß.
- Seite 4 NN-V651BB / NN-V651WB 3 Bedienfeld...
- Seite 5 / NN-V651BB / NN-V651WB 4 Prüfen des korrekten Betriebes und der Digitalprogrammiereinheit...
- Seite 6 NN-V651BB / NN-V651WB 5 Schaltbild 6 Verdrahtungsplan...
- Seite 7 / NN-V651BB / NN-V651WB 7 Beschreibung des Betriebsablaufs 7.1. Betrieb mit wählbarer 7.3. Gewichtsautomatik zum Mikrowellenleistung Auftauen, Gewichtsautomatik zum Garen HOCHSPANNUNGSINVERTEREINHEIT reguliert Ausgangsleistung Hilfe eines Signals Werden diese Gewichtsautomatikprogramme gewählt und die Digitalprogrammiereinheit (DPC). Leistungsrelais (RY1) bleibt Starttaste gedrückt: eingeschaltet, damit die Inverterplatine mit Strom versorgt wird.
- Seite 8 NN-V651BB / NN-V651WB 8 Vorsichtsmassnahmen beim Durchführen von Wartungs- und Reparaturarbeiten Im Gegensatz zu vielen anderen Haushaltsgeräten arbeitet mittels Erdungsplatte über die Gehäuseerdung geerdet eine Mikrowelle extrem hohen Spannungs- sein. Anderenfalls liegen an der Platine sehr hohe Stromstärken. Das Gerät ist zwar beim normalen Gebrauch Spannungen an, die SEHR GEFÄHRLICH sind! Prüfen Sie,...
- Seite 9 / NN-V651BB / NN-V651WB ACHTUNG 8.6. Prüfungen nach der Reparatur In den Primär- und Sekundärwicklungen, der Drosselspule 1. Nach Reparatur- oder Auswechselarbeiten und dem Kühlelement des Inverters kann Hochspannung sicherzustellen, daß keine Schrauben usw. lose sind oder vorhanden sein. Es ist äußerst gefährlich, an diesen oder in fehlen.
- Seite 10 NN-V651BB / NN-V651WB 9 Auswechseln von Teilen 7. Die Platine und die Trägerplatte des Inverters vorsichtig 9.1. Magnetron vom Gerät abziehen. 1. Hochspannungskondensatoren entladen. 8. Die Luftführung E durch Lösen der Haltehaken entfernen. 2. Schraube zur Befestigung von Luftleitblech entfernen.
- Seite 11 / NN-V651BB / NN-V651WB entfernen und Schale etwas nach oben schieben. Hinweis 3. Flachbandkabel abziehen. DPC-Kontakten keinen Lötkolben oder Entlötwerkzeug mit mehr als 30 W Leistung einsetzen. 4. Die 6 DPC DU-Befestigungsschrauben entfernen. 5. Türöffnerhebel entfernen. 9.5. Lüftermotor 6. Die 7 DPC AU-Befestigungsschrauben entfernen.
- Seite 12 NN-V651BB / NN-V651WB Mikrowellenstrahlung nach außen dringt. sicherstellen, daß die Bruchstellen entgratet oder nach innen gebogen werden, damit keine scharfen Kanten 1. Bei der Installation der Tür am Mikrowellengerät darauf vorhanden sind. achten, daß die Tür parallel zur Gehäuseunterseite Hinweis: Zum Wiederanbringen der Motorabdeckung 4x6- ausgerichtet ist.
- Seite 13 / NN-V651BB / NN-V651WB Eine Schraube zur Entfernung des Grillheizelementes Abb. 11 Entfernung des Grillheizelementes Abb. 12...
- Seite 14 NN-V651BB / NN-V651WB 10 Prüfen der einzelnen Komponenten Achtung 1. Während Gerätebetriebs liegt Hochspannungsanschluß des Hochspannungsinverters sowie am Aluminiumkühlelement Hochspannung an. 2. Es ist weder nötig noch ratsam, diese Spannung zu messen. 3. Vor Berühren von Komponenten oder Kabeln des Gerätes stets den Netzstecker abziehen und die...
- Seite 15 / NN-V651BB / NN-V651WB 10.5. Invertereinheit Warnhinweis Versuchen Sie NICHT, die Hochspannungsinvertereinheit zu REPARIEREN. Stets die gesamte Invertereinheit auswechseln. Invertereinheit Abb. 3 10.6. Invertereinheit Achtung Versuchen nicht, Spannung Hochspannungskreisen des Inverters oder des Magnetrons zu messen. Siehe Abb. 4, Störungssuche und -behebung für Invertereinheit und Magnetron, um festzustellen, ob die Invertereinheit in Ordnung ist.
- Seite 16 NN-V651BB / NN-V651WB 11 Messungen und Einstellungen Achtung messen. • Für sicheren Schutz vor Mikrowellenstrahlung sind nur 1. Gefäß mit exakt 1 Liter Leitungswasser füllen. Wasser mit identische Ersatzteile zu verwenden. dem Thermometer umrühren und gemessene Temperatur (T1) festhalten. • Wenn die 10-A-Sicherung aufgrund Auslösung des 2.
- Seite 17 / NN-V651BB / NN-V651WB 12 Störungssuche und -behebung Warnhinweis 1. Versuchen Sie NICHT, die Hochspannungsinvertereinheit zu REPARIEREN. Stets die gesamte Invertereinheit auswechseln und in der Originalverpackung an uns einschicken. 2. EINSTELLUNGEN DER INVERTEREINHEIT NICHT VERÄNDERN. Es ist sehr gefährlich, Einstellungen oder Reparaturen ohne das entsprechende Prüfzubehör vorzunehmen, da an ihr starke Ströme und Hochspannung anliegen.
- Seite 18 NN-V651BB / NN-V651WB Störungssuche und -behebung -Sicherung durchgebrannt Abb. 2 Störungssuche und -behebung -(sonstige Probleme) Abb. 3...
- Seite 19 / NN-V651BB / NN-V651WB Störungssuche und -behebung -für Invertereinheit nacvh Eingangs-/ Ausgangsspannung Abb. 4...
- Seite 20 NN-V651BB / NN-V651WB Störungssuche und -behebung -für Invertereinheit nach Eingamgsstrom des Mikrowellengarraums Abb. 5...
- Seite 21 / NN-V651BB / NN-V651WB 13 Störungssuche und -behebung für Digitalprogrammiereinheit...
- Seite 22 NN-V651BB / NN-V651WB 14 Verzeichnis der Hauptbauteile 1. Die meisten mechanischen Teile sind mit den entsprechenden Teil-Nummern gekennzeichnet. Verwenden Sie bei Ihren Bestellungen bitte immer diese Teil-Nummern und nicht die Beschreibung der Teile. Wichtiger Sicherheitshinweis 1. Teile, die durch ein gekennzeichnet sind, verfügen über sicherheitsrelevante Merkmale.
- Seite 23 15 Darstellung in zerlegter Anordnung...
- Seite 24 NN-V651BB / NN-V651WB 16 Türbaugruppe Ref. Part No. Part Name & Description Remarks E302A4N70HUP Tür A NN-V651WB E302A4N80KEP Tür A NN-V651BB E302K4N30BP Tür E E30214000AP Türriegelfeder E30184L00GS Türriegel A E30854N30BP Tür C E30064N30BP Obere Türangel HINWEIS: Bei der Bestellung eines Türbauteiles stets auch Tür C mitbestellen, da deises Teil bei Demontage beschädigt...
- Seite 25 / NN-V651BB / NN-V651WB 17 Tastenschale Ref. No. Part No. Part Name & Description Remarks E80724L10HBP Türöffner NN-V651WB E80724L10KBP Türöffner NN-V651BB E80378AOAG Türöffnerfeder E80345D00HWV Tastenschale NN-V651WB E80345D00KWV Tastenschale NN-V651BB E81274L10BP Trägerplatte E603L5D00WV DPC AU E66164L00GS Flachbandkabel E82564L10BP Türöffnerhebel E603Y5D00BP DPC DU...
- Seite 26 NN-V651BB / NN-V651WB 18 Verpackung und Zubehör Ref. Part No. Part Name & Description Remarks E06435870GS Metallrostfuss E060V6520UP Metallrost E01084N30GP Drehtellerverpackung E06015020UP Emailledrehteller E06014N30BP Glasdrehteller E290D4N30BP Rollenring E00035D00WV Bedienungsanleitung E01695750BP List der Eurpäischen servicezentralen E01134N30BP Schaumstoffpolster E01025D00HWV Karton NN-V651WB E01025D00KWV...
- Seite 27 / NN-V651BB / NN-V651WB 19 Tastaturmatrix...
- Seite 28 NN-V651BB / NN-V651WB 20 Teileverzeichnis für die Digitalprogrammiereinheit DPC Schematic 1...
- Seite 29 / NN-V651BB / NN-V651WB DPC Schematic 2...
- Seite 30 NN-V651BB / NN-V651WB 21 Digitalprogrammiereinheit - Teileliste 21.1. E603L5D00WV DPC AU Ref.-Nr. Teilenr. Bezeichnung Menge Bemerkungen R180 ERDS2TJ361T 360R Widerstand D40,D41 AESS133T-77 Diode D180-D182 AESQTLGE260T Grune LED CX320 EF0EC8004T4 Keramikresonator SW40-SW50 EVQ11L05R Drucktaste SW53-SW63 C110 AECU1F103Z50 10nF chipkondensator C40-C48 C220...
