4 Wie installiere ich die pool pilot Anlage?

Bitte beachten Sie unbedingt die Beschreibung „Sicherheits- und Montagehinwei-

se„ , die diesem Handbuch beiliegt.

Die Anlage und die Messkammer werden jeweils mit Hilfe zweier Schrauben an einer ge-

schützten, senkrechten Fläche befestigt.

Wie aus der Grafik (Bild 1) hervorgeht, besitzt der pool pilot acht Steckplätze für Mess-

und Regelmodule. An welchem Steckplatz, welches Modul angeschlossen wird, ent-

nehmen Sie bitte Bild 1 unter Punkt 3.1 Bedienelemente. Bitte beachten Sie aber, dass

Sie beim Einstecken und Entfernen eines Moduls unbedingt die Stromversorgung ab-

schalten müssen, um eventuelle Schäden zu vermeiden. Ein Mess- und Regelmodul be-

steht aus einem Sensor (z. B. Temperaturfühler, pH-Elektrode usw.) und einem Messum-

former, welcher sich in einem schwarzen Steckergehäuse (SUB-D) befindet (siehe Bild 2).

Pegel- und Leitwertsensoren sind direkt mit dem 25-poligen Stecker (Messumformer) ver-

bunden. Sie können jetzt die Module (Stromversorgung aus ?) anschließen (zuvor

schwarze Schutzkappe am aquastar entfernen) . Durch ihre asymmetrische Form passen

die Stecker nur in der richtigen Richtung in die Buchsen. Vergessen Sie nicht, den ent-

sprechenden Sensor an den Messumformer anzuschließen. Nachdem Sie ein Modul an-

geschlossen haben, sollten Sie noch die zwei Sicherungsschrauben (schwarzes Stecker-

gehäuse) anziehen, um ein versehentliches Herausrutschen der Module zu verhindern.

Messumformer

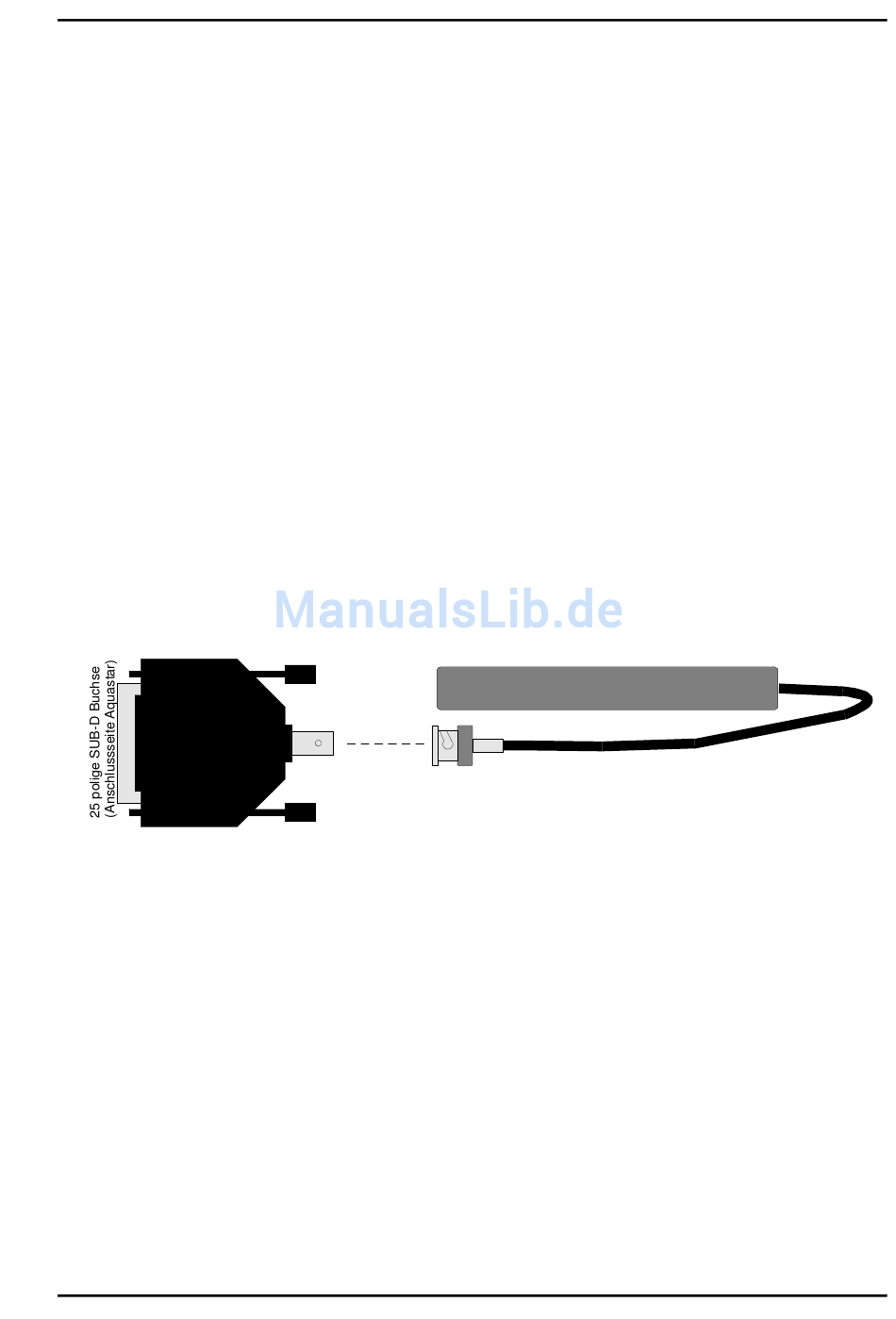

Bild 2: Mess- und Regelmodul

Wie aus Bild 1 ersichtlich, können Sie bis zu vier Schaltausgangs-Module an L1 bis L4 (mit

insgesamt 16 einzeln schaltbaren/regelbaren Ausgängen/Steckdosen) an den iks aquastar

anschließen. Die Steckplätze sind mit L1 bis L4 gekennzeichnet. Die Ausgänge an L1 er-

halten die Nummern 1 bis 4, an L2 die Nummern 5 bis 8, an L3 die Nummern 9 bis 12 und

an L4 schließlich die Nummern 13 bis 16. Wenn Sie lediglich im Besitz eines Schaltaus-

gang-Modules sind, empfehlen wir Ihnen, dieses an Steckplatz L1 anzuschließen. Sie

können es auf Wunsch aber auch an L2, L3 oder L4 anschließen. Bedenken Sie aber da-

bei, dass sich die Zuordnungsnummern der Ausgänge dementsprechend ändern (s.o.).

Das DIN-Schienen-Modul (Art.-Nr. 1709), wird im Gehäuse der pool pilot Anlage auf der

DIN-Schiene angebracht. Die Zuleitungen zu den Geräten außerhalb der Anlage, können

über ausklipsbare Durchbrüche, mit einer PG-13,5 Kabelverschraubung gesichert werden.

Der elektrische Anschluss der Netzleitungen darf nur von einem zugelassenen Elektro-

fachmann durchgeführt werden. Bei diesen Modulen sind die Ausgänge mit 5A abgesi-

Sensor

BNC-Buchse

(Sensoranschluss)

pool pilot Bedienanleitung Version 1.4

(z. B. pH, Redox, Temperatur, Sauerstoff)
