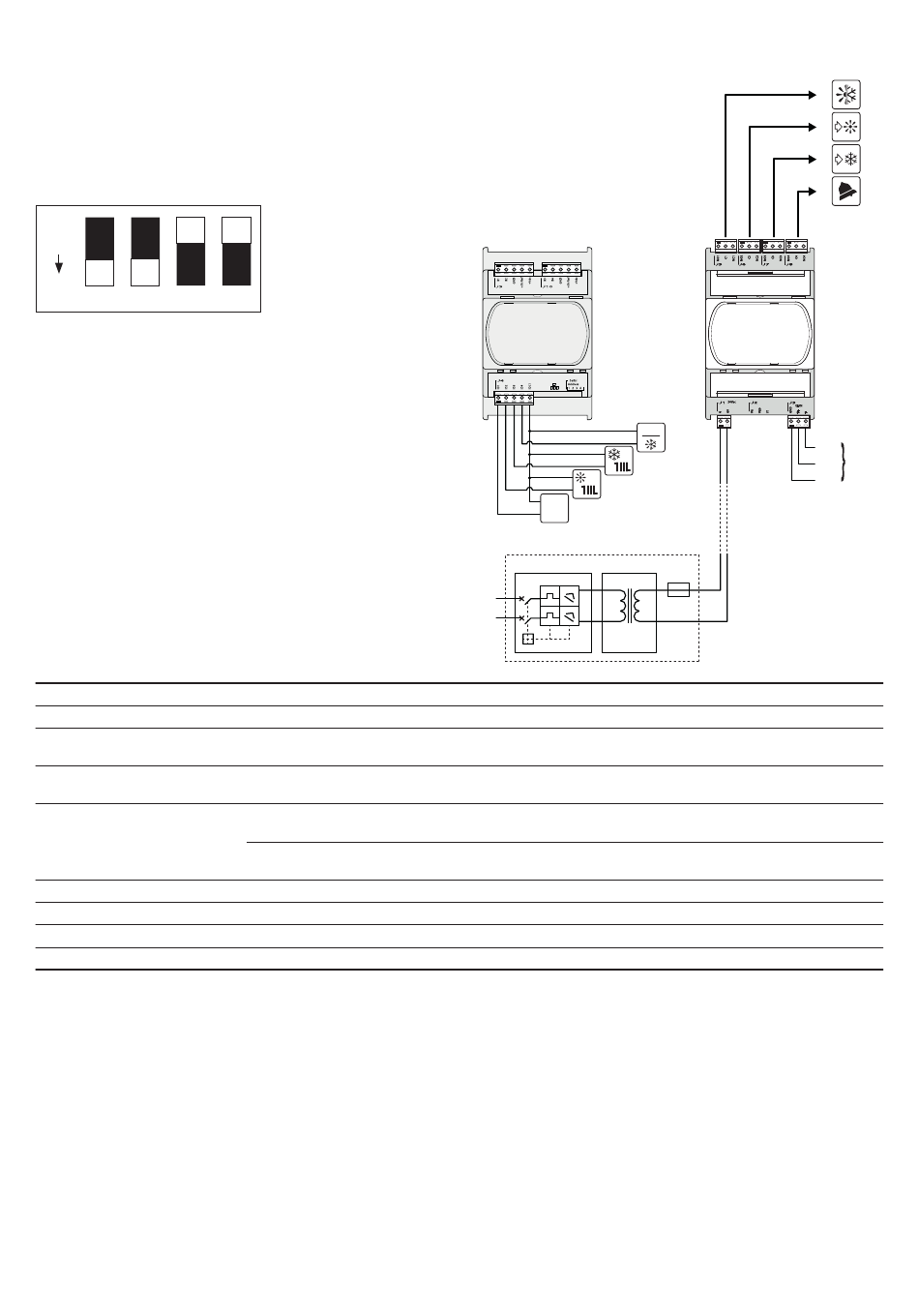

7. GESTIONE INGRESSI/USCITE (SOLO VMF-E6)
Questa confi gurazione (disponibile solo se il sistema su cui viene installato l'accesso-
rio è gestito da un VMF-E6), permette di gestire 4 ingressi e quattro uscite aggiuntive;
ogniuno di queste permetteranno di gestire diverse funzioni;
INDIRIZZO SERIALE:
ON
1 2 3
CARICHI GESTITI:
• (A): ingresso digitale per ON/OFF impianto;
• (B): ingresso digitale termostato caldo;
• (C): ingresso digitale termostato freddo;
• (D): In base al valore impostato per il parametro PF03 sul pannello E6, questo
ingresso potrà svolgere diverse funzioni:
1. (PF03 = 2): ingresso digitale per force ON;
2. (PF03 = 0/1/3/4): ingresso cambio stagione;
• (E): comando changeover stagione;
• (F): comando richiesta caldo impianto;
• (G): comando richiesta caldo impianto;
• (H): comando allarme sul sistema;
Carico Collegamenti
(A) J4 ID1
(B) J4 ID2
(C) J4 ID3
(D) J4 ID4
(E) J5 NO1
(F) J6 NO2
(G) J7 NO3
(H) J8 NO4
Note:
La lunghezza massima dei collegamenti relativi ai carichi collegati al VMF-CRP è di 30m;
I collegamenti delle sonde deve essere eff ettuato usando un cavo con sezione minima di 0,34mm
I collegamenti ai carichi devono essere eff ettuate usando un cavo di sezione minima di 1,5mm
Il carico collegato ai contatti disponibili ai morsetti J5, J6, J7 e J8 deve essere massimo 230V~2A;
4
Descrizione
IDC1 Questo ingresso permette di accendere o spegnere l'impianto (CHIUSO: impianto in OFF; APERTO: impianto in ON)
Questo ingresso permette di abilitare la richiesta per la produzione acqua calda lato impianto (CHIUSO: Richiesta acqua calda
IDC1
lato impianto; APERTO: Nessuna richiesta)
Questo ingresso permette di abilitare la richiesta per la produzione acqua fredda lato impianto (CHIUSO: Richiesta acqua fredda
IDC1
lato impianto; APERTO: Nessuna richiesta)
Questo ingresso (se il valore del parametro PF03 sul pannello VMF-E6 è impostato con valore diverso da "2") permette di abilitare
il force ON, disabilitando eventuali fasce orarie presenti nel sistema (CHIUSO: Force ON attivo; APERTO: Force ON non attivo)
IDC1
Questo ingresso (se il valore del parametro PF03 sul pannello VMF-E6 è impostato con valore "2") permette di impostare la
stagione di lavoro (CHIUSO: raff rescamento; APERTO: riscaldamento)
C1 Questo contatto indica l'attuale stagione impostata sul sistema (CHIUSO: raff rescamento; APERTO: riscaldamento)
C2 Questo contatto indica la presenza di richiesta in riscaldamento (CHIUSO: richiesta riscaldamento; APERTO: nessuna richiesta)
C3 Questo contatto indica la presenza di richiesta in raff rescamento (CHIUSO: richiesta raff rescamento; APERTO: nessuna richiesta)
C4 Questo contatto indica la presenza di un allarme sul sistema (CHIUSO: allarme sul sistema; APERTO: nessun allarme)
FORCE ON
(D)
(C)
(B)
ON/OFF
(A)
IL TR1
230 24
L
0 0
N
25VA
2
(AWG22);
2
(AWG16);
(E)
(F)
(G)
(H)
T(-)
T(+)
GND
24Vac 0Vac
1,25A
ModBus
