5. GESTION DE LA RÉSISTANCE COMPLÉMENTAIRE ET/OU CHAUDIÈRE (SEULEMENT VMF-E6)
Cette confi guration (disponible uniquement si le système sur lequel est installé l'ac-
cessoire est géré par un VMF-E6), permet de gérer la résistance électrique complé-
mentaire (insérée dans le ballon sanitaire) et la chaudière (pour un éventuel rempla-
cement de la pompe à chaleur en fonction de la température extérieure).

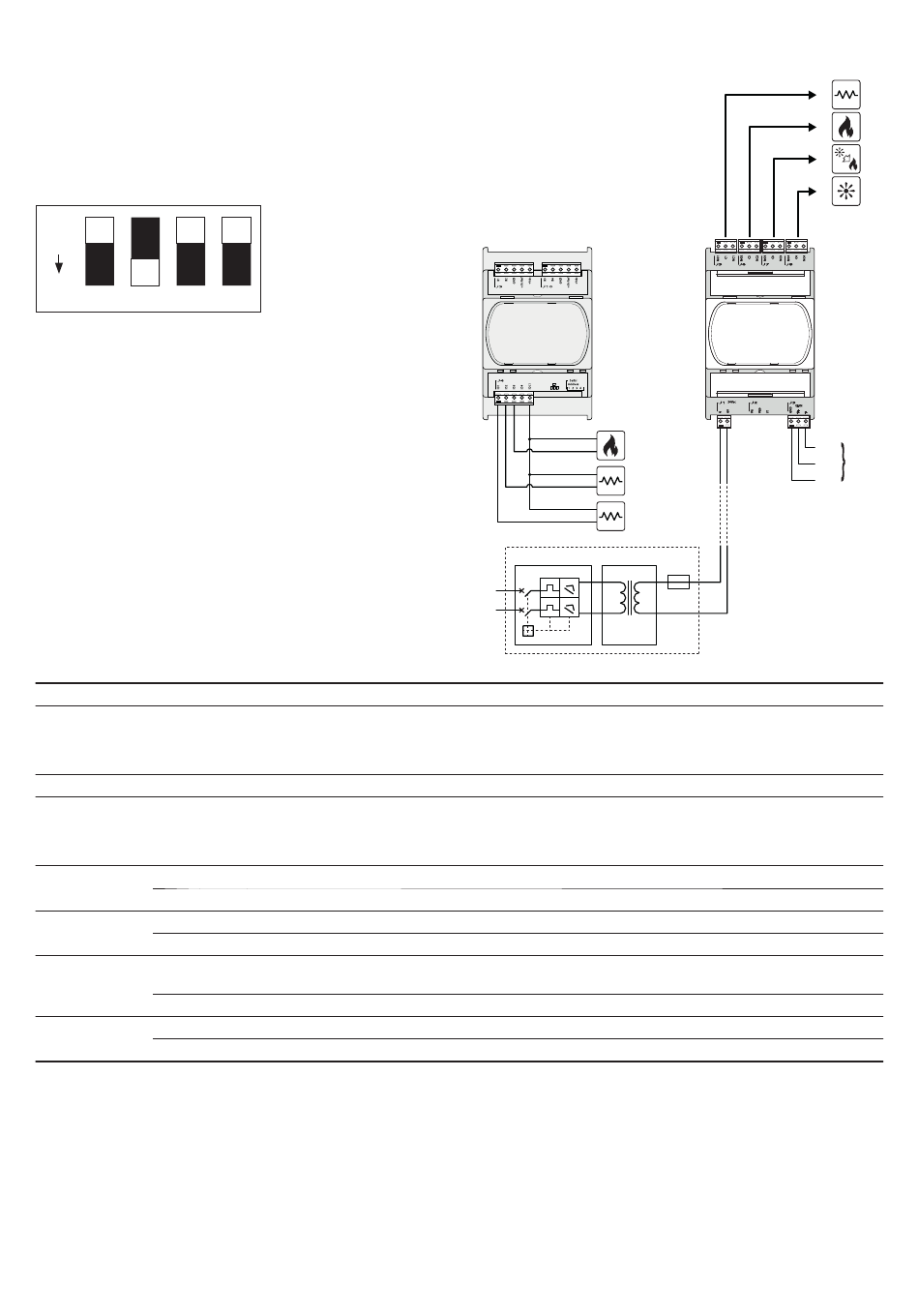

ADRESSE SÉRIELLE :
ON
1 2 3
CHARGES TRAITÉES :
• (A) : entrée numérique pour l'alarme de la résistance électrique complémen-
taire ECS ;
• (B) : activation de la résistance électrique complémentaire ECS ;
• (C) : entrée numérique pour l'alarme de la chaudière ;
• (D) : commande de la résistance électrique complémentaire ECS ;
• (E) : contrôle de la chaudière ;
• (F) : signal de remplacement de la pompe à chaleur par une chaudière ;
• (G) : signal d'activation de la pompe à chaleur pour l'installation ;
Charge Raccordements
(A) J4 ID1
(B) J4 ID2
(C) J4 ID3
NO1
(D) J5
NC1
NO2
(E) J6
NC2
NO3
(F) J7
NC3
NO4
(G) J8
NC4
Remarques :
La longueur maximale des connexions pour les charges connectées au VMF-CRP est de 30m ;
Les raccordements des sondes doivent être eff ectués à l'aide d'un câble dont la section minimale est de 0,34 mm
Les connexions aux charges doivent être réalisées à l'aide d'un câble d'une section minimale de 1,5 mm
La charge connectée aux contacts disponibles sur les bornes J5, J6, J7 et J8 doit être de 230V~2A maximum ;
4
Description
Cette entrée est utilisée pour gérer toute anomalie de la résistance électrique ECS ; le signal peut provenir d'un dispositif de
protection associé à la résistance en question. Le système évaluera l'état de ce contact :
IDC1
FERMÉ : pas d'anomalie sur la résistance ECS ;
OUVERT : anomalie sur la résistance ECS ;
IDC1 Le système détectera la présence de la résistance ECS uniquement si cette entrée numérique est alimentée en 24Vac
Cette entrée est utilisée pour gérer toute anomalie de la chaudière ; le signal peut provenir d'un dispositif de protection associé
à la chaudière en question. Le système évaluera l'état de ce contact :
IDC1
FERMÉ : pas d'anomalie sur la chaudière ;
OUVERT : anomalie sur la chaudière ;
C1 Ce contact se ferme lorsque le système active la résistance électrique ECS
C1 Ce contact s'ouvre lorsque le système active la résistance électrique ECS
C2 Ce contact se ferme lorsque le système active la chaudière
C2 Ce contact s'ouvre lorsque le système active la chaudière
Ce contact se ferme lorsque le système remplace la pompe à chaleur par la chaudière (en fonction de la température exté-
C3
rieure)
C3 Ce contact s'ouvre lorsque le système remplace la pompe à chaleur par la chaudière (en fonction de la température extérieure)
C4 Ce contact se ferme lorsqu'au moins une pompe à chaleur fonctionne sur l'installation
C4 Ce contact s'ouvre lorsqu'au moins une pompe à chaleur fonctionne sur l'installation
(C)
(B)
(A)
IL TR1
230 24
L
0 0
N
25VA
2 (AWG22) ;
2 (AWG16) ;
(D)
(E)
(F)
(G)
T(-)
T(+)
GND
24Vac 0Vac
1,25A
ModBus
