9. PUMPENSTEUERUNG (NUR VMF-E6)
Diese Konfi guration (nur verfügbar, wenn das System, auf dem das Zubehör installiert ist, von ei-
ner VMF-E6 verwaltet wird), ermöglicht die Verwaltung von bis zu 4 Pumpen für jede VMF-CRP;
das VMF-E6-System ermöglicht die Verwaltung von sowohl 2-Rohr-Anlagen (wenn der Parameter
PN16=0 auf der VMF-E6 eingestellt ist) als auch von 4-Rohr-Anlagen (wenn der Parameter PN16=1
auf der VMF-E6 eingestellt ist), für die das System bis zu 12 Pumpen (für 2-Rohr-Anlagen) oder 6
Pumpen (für 4-Rohr-anlagen) bereitstellen kann.
Die Gesamtzahl der Pumpen wird durch den Einsatz mehrerer VMF-CRP-Module verwaltet, da jedes
einzelne Modul bis zu 4 Pumpen verwalten kann (was bei 4-Rohr-Anlagen zu 2 Pumpen für den
Heizbetrieb und 2 für den Kühlbetrieb wird), so dass sich folgende Konfi guration ergeben kann:
VMF-CRP (Adresse 5) = Pumpensteuerung von 1 bis 4 (2-Rohr)/ 1 und 2 (4-Rohr);
VMF-CRP (Adresse 6) = Pumpensteuerung von 5 bis 8 (2-Rohr)/ 3 und 4 (4-Rohr);
VMF-CRP (Adresse 7) = Pumpensteuerung von 9 bis 12 (2-Rohr)/ 5 und 6 (4-Rohr);

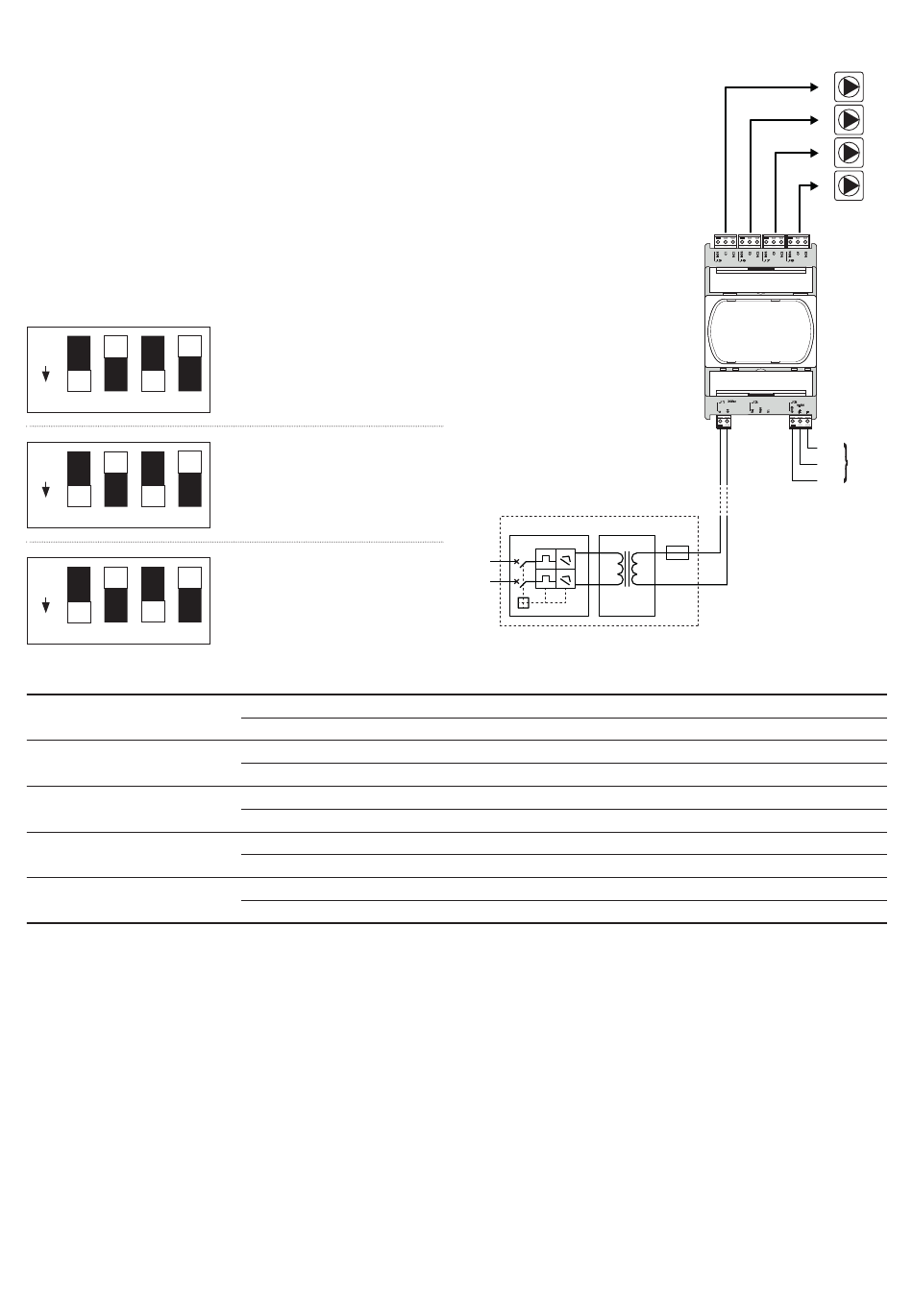

SERIELLE ADRESSE:
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
Last Anschlüsse
(A) J5 NO1
(B) J6 NO2
(C) J7 NO3
(D) J8 NO4
Anmerkungen:
Die maximale Verbindungslänge für die an den VMF-CRP angeschlossenen Lasten beträgt 30 m;
Die Verbindungen zu den Lasten müssen mit einem Kabel mit einem Mindestquerschnitt von 1,5 mm
Die Last, die an die an den Klemmen J5, J6, J7 und J8 verfügbaren Kontakte angeschlossen wird, darf maximal 230V~2A betragen;
44
Für die Steuerung der Pumpen von 1 bis 4 (2-Rohr-Anlagen)
Für die Steuerung der Pumpen von 1 und 2 (4-Rohr-Anlagen)
Für die Steuerung der Pumpen von 5 bis 8 (2-Rohr-Anlagen)
Für die Steuerung der Pumpen von 3 und 4 (4-Rohr-Anlagen)
Für die Steuerung der Pumpen von 9 bis 12 (2-Rohr-Anlagen)
Für die Steuerung der Pumpen von 5 und 6 (4-Rohr-Anlagen)
VMF-CRP (Adresse 5)
Steuerung Pumpe 1 (2-Rohr)
C1
Steuerung Pumpe 1 Heizbetrieb (4-Rohr)
Steuerung Pumpe 2 (2-Rohr)
C2
Steuerung Pumpe 1 Kühlbetrieb (4-Rohr)
Steuerung Pumpe 3 (2-Rohr)
C3
Steuerung Pumpe 2 Heizbetrieb (4-Rohr)
Steuerung Pumpe 4 (2-Rohr)
C4
Steuerung Pumpe 2 Kühlbetrieb (4-Rohr)
IL TR1
230
L
0
N
25VA
Beschreibung
VMF-CRP (Adresse 6)
Steuerung Pumpe 5 (2-Rohr)
Steuerung Pumpe 1 Heizbetrieb (4-Rohr)
Steuerung Pumpe 6 (2-Rohr)
Steuerung Pumpe 1 Kühlbetrieb (4-Rohr)
Steuerung Pumpe 7 (2-Rohr)
Steuerung Pumpe 2 Heizbetrieb (4-Rohr)
Steuerung Pumpe 8 (2-Rohr)
Steuerung Pumpe 2 Kühlbetrieb (4-Rohr)
2 (AWG16) ausgeführt werden;
24Vac 0Vac
1,25A
24
0
VMF-CRP (Adresse 7)
Steuerung Pumpe 9 (2-Rohr)
Steuerung Pumpe 1 Heizbetrieb (4-Rohr)
Steuerung Pumpe 10 (2-Rohr)
Steuerung Pumpe 1 Kühlbetrieb (4-Rohr)
Steuerung Pumpe 11 (2-Rohr)
Steuerung Pumpe 2 Heizbetrieb (4-Rohr)
Steuerung Pumpe 12 (2-Rohr)
Steuerung Pumpe 2 Kühlbetrieb (4-Rohr)
(A)
(B)
(C)
(D)
T(-)
ModBus
T(+)
GND
