1. INSTALACIÓN DE LA TARJETA VMF-CRP
El accesorio VMF-CRP debe instalarse correctamente en un armario eléctrico específi co, protegido y aislado de acuerdo con la
normativa vigente en el país de destino. Debe fi jarse a un carril omega.
1.1 ALIMENTACIÓN DEL ACCESORIO VMF-CRP
La alimentación debe realizarse a través de un transformador de doble aislamiento no suministrado. Tenga en cuenta que, en
el caso de instalaciones con más de un módulo VMF-CRP, cada módulo individual debe estar equipado con un transfor-
mador dedicado.

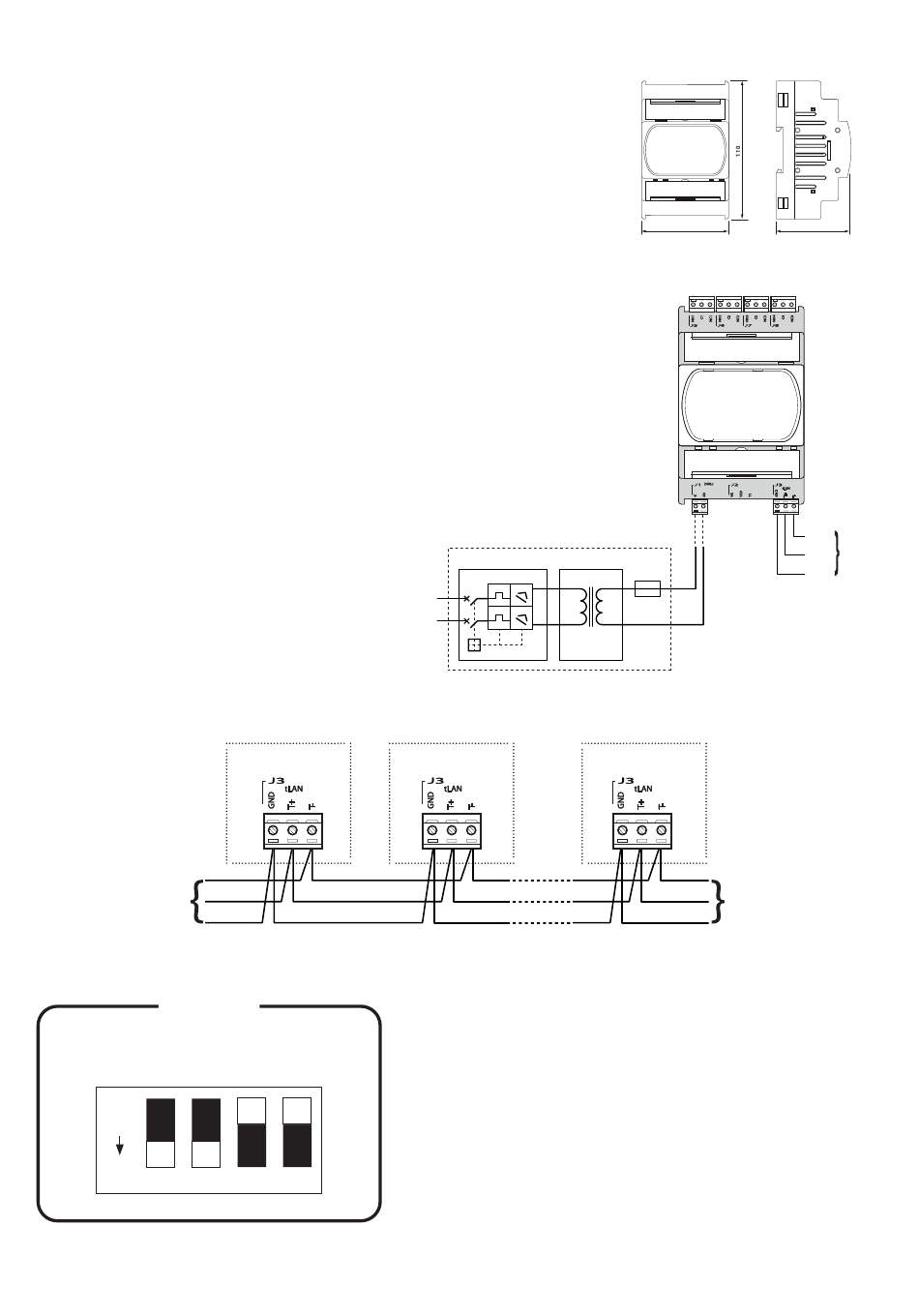

El diagrama muestra los componentes (no suministrados) que hay que instalar para una correcta alimentación del accesorio
VMF-CRP:
• Protección magnetotérmica;
• Transformador de doble aislamiento (uno dedicado a cada VMF-CRP del sistema);
• Fusible en la línea de 24Vca;
ATENCIÓN: si el sistema VMF se instala en países con una alimentación de 60Hz, las únicas confi guraciones permitidas
serán las relacionadas con el VMF-E6; el resto de elementos relacionados con la alimentación de los módulos individ-
uales del VMF-CRP deben ser dimensionados para asegurar una correcta alimentación de los distintos módulos.
1.2 CONEXIÓN SERIAL MODBUS
Dispositivo PRECEDENTE
red VMF
La conexión serial (ModBus) debe realizarse con un cable de tres polos + blindaje trenzado AWG22
ATENCIÓN
Para una correcta comunicación en serie, los interruptores
DIP denominados "Protocolo serial" deben estar ajustados
en la siguiente confi guración:
ON
1 2
48
VMF-CRP (1)
3 4
IL TR1
230
L
0
N
25VA
VMF CRP (2)
70
1,25A
24
0
VMF-CRP (n)
Dispositivo SUCESIVO
red VMF
[mm]
60
T(-)
ModBus
T(+)
GND
