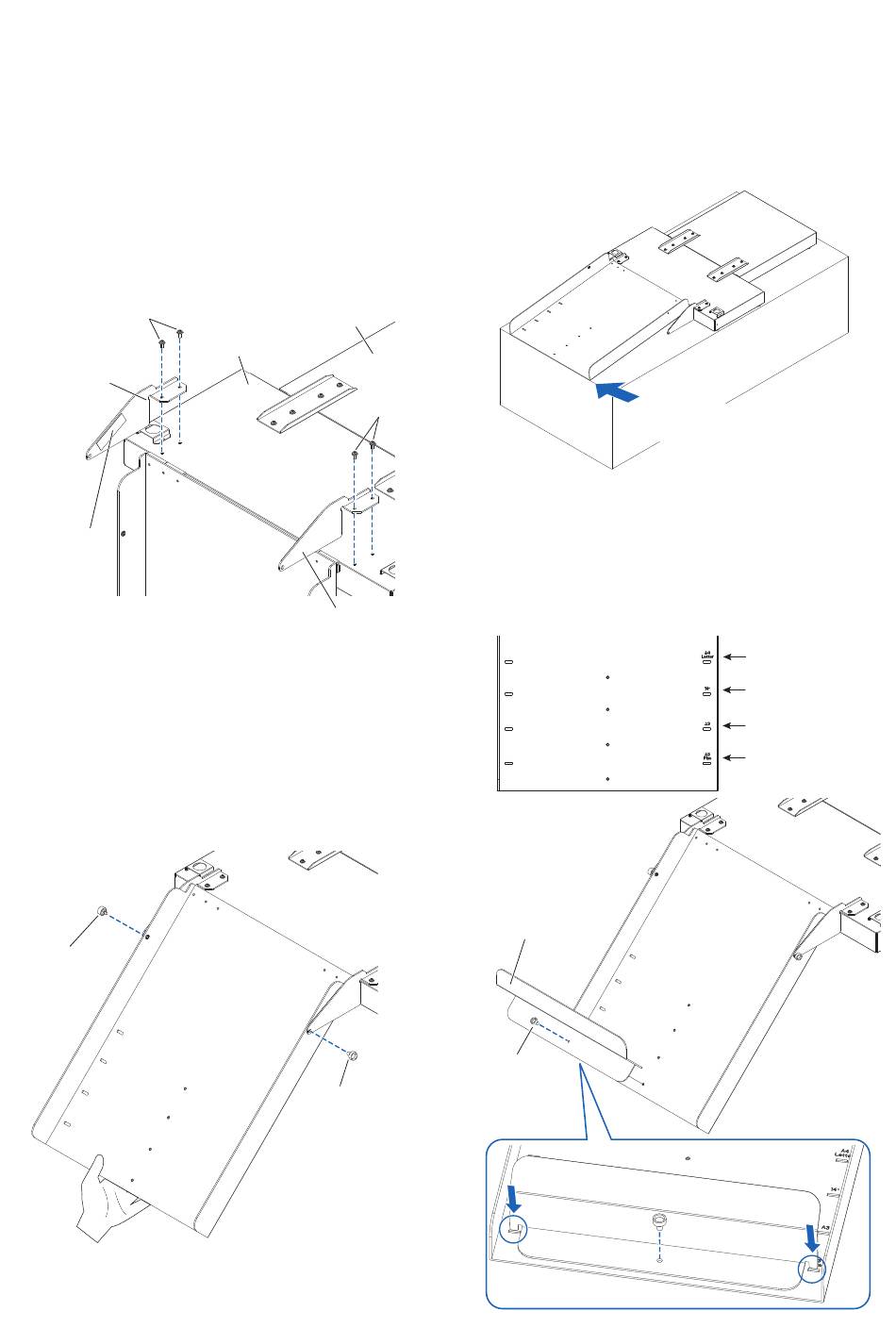

3. С помощью крестообразной отвертки прикрепите
кронштейн для крепления лотка (A) и кронштейн для
крепления лотка (B) четырьмя винтами B.
* При установке кронштейн для крепления лотка (A) и
(B) убедитесь, что защитная лента для лотка,
наклеенная на кронштейн для крепления лотка (A) и
(B), расположена с внутренней стороны, прежде чем
прикреплять их.
После установки кронштейнов для фиксации лотка,
если вы будете использовать выходной лоток для
бумаги под углом 45 градусов, перейдите к шагу 4.
Если вы будете использовать его на столе, перейдите
к шагу 5.
Винт B
Кронштейн для
крепления
лотка (B)
Защитная лента
для лотка
4. При использовании выходного лотка для бумаги под
углом 45 градусов.
Закрепите выходной лоток для бумаги двумя
винтами A, поддерживая его руками.
Выходной лоток можно выдвинуть из стола и
использовать в качестве пандуса.
* Рекомендуется использовать выходной лоток под
фиксированным углом 45 градусов.
Винт A
База ASF1-30
База CE8000
Кронштейн для
крепления
лотка (A)
Винт A
5. При использовании выходного лотка для бумаги на
поверхности стола.
Выходной лоток можно разместить и использовать на
столе.
* Свойства носителя и статическое электричество
могут повлиять на выброс носителя.
В таких случаях рекомендуется использовать его
под фиксированным углом 45 градусов.
Винт B
6. Прикрепите Медиа стопор.
Размер носителя указан на выходном лотке для
бумаги. Вставьте левый и правый выступы на
медиа-стопор в соответствии с размером
используемого носителя в пазы на выходном лотке
для бумаги и закрепите его винтом A.
Медиа стопор
Винт A
Совместите край выходного лотка
для бумаги с краем стола.
A4/Letter
14"
A3
A3 Plus
