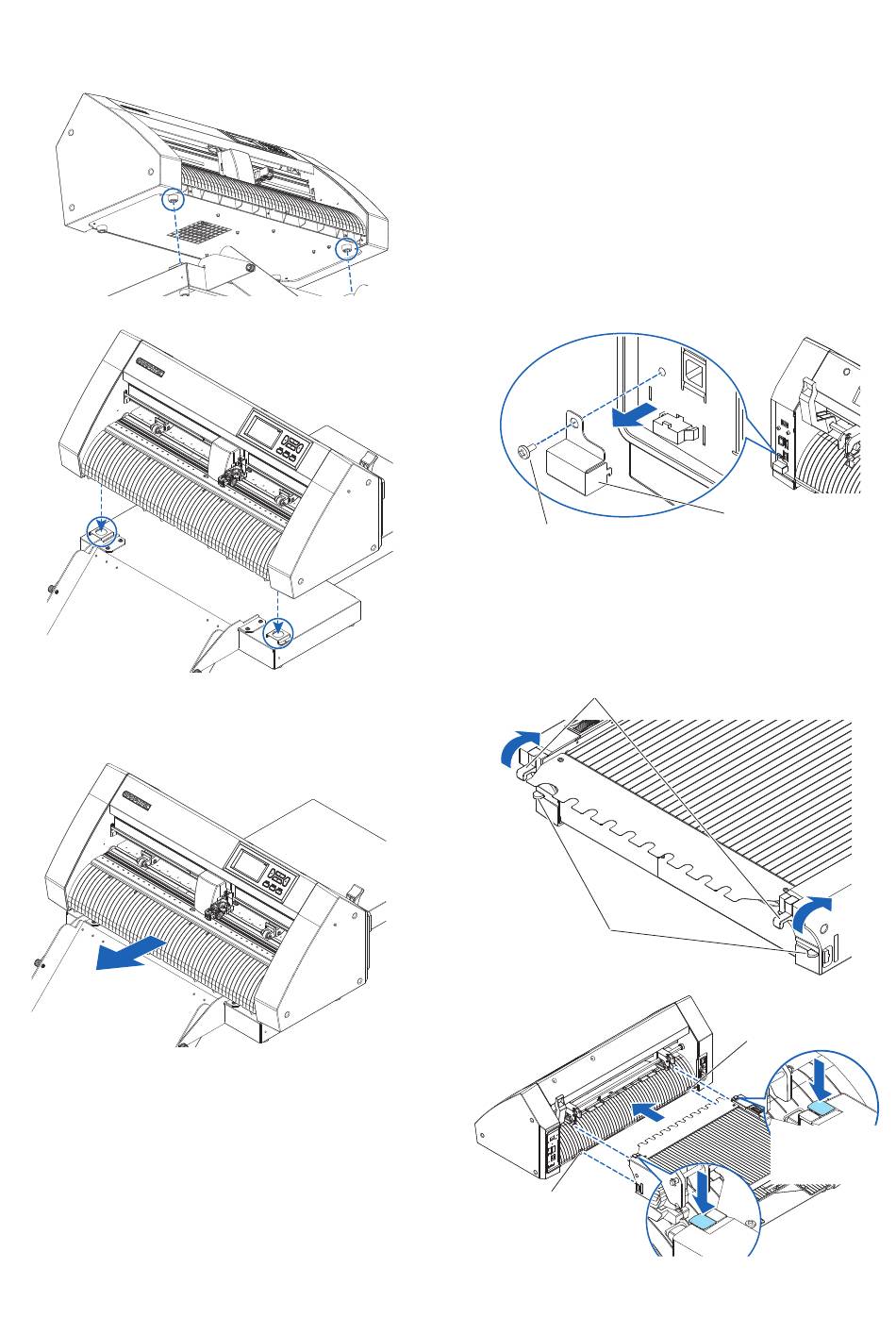

So richten Sie den CE8000-40 ein
1. Stecken Sie die Füße des CE8000-40 in die
Positionierungslöcher am CE8000-Sockel.
2. Nachdem Sie den CE8000-40 installiert haben, drücken
Sie den CE8000-40 in Pfeilrichtung in der Abbildung unten.
So schließen Sie den CE8000-40 an
Überprüfen Sie, ob der Netzschalter des CE8000-40
ausgeschaltet ist (die Seite „○" ist nach unten gedrückt).
1. Entfernen Sie mit einem Kreuzschlitzschraubendreher die
Befestigungsschrauben der ASF1-30-Anschlussabdeck-
ung und entfernen Sie anschließend die ASF1-30-An-
schlussabdeckung.
* Bitte bereiten Sie Ihren eigenen Kreuzschlitzschrauben-
dreher vor.
* Die Befestigungsschraube der Anschlussabdeckung wird
in Schritt 4 wieder verwendet.
* Bitte bewahren Sie die abgenommene Anschlussabdeck-
ung an einem sicheren Ort auf.
Connection cover fixing screws
2. Installieren Sie den ASF1-30.
Heben Sie den ASF1-30-Befestigungshaken an, stecken
Sie die ASF1-30-Positionierungsvorsprünge in den
CE8000-40 und drücken Sie dann den ASF1-30-Befesti-
gungshaken von oben hinein.
ASF1-30 Befestigungshaken
ASF1-30
Positionierungsvorsprünge
Positionierungskerbe
Connection cover
Positionierungskerbe
Drücken Sie nach der
Installation den
ASF1-30-Befestigung
shaken hinein.
Drücken Sie nach der
Installation den
ASF1-30-Befestigung
shaken hinein.
