Come configurare il CE8000-40

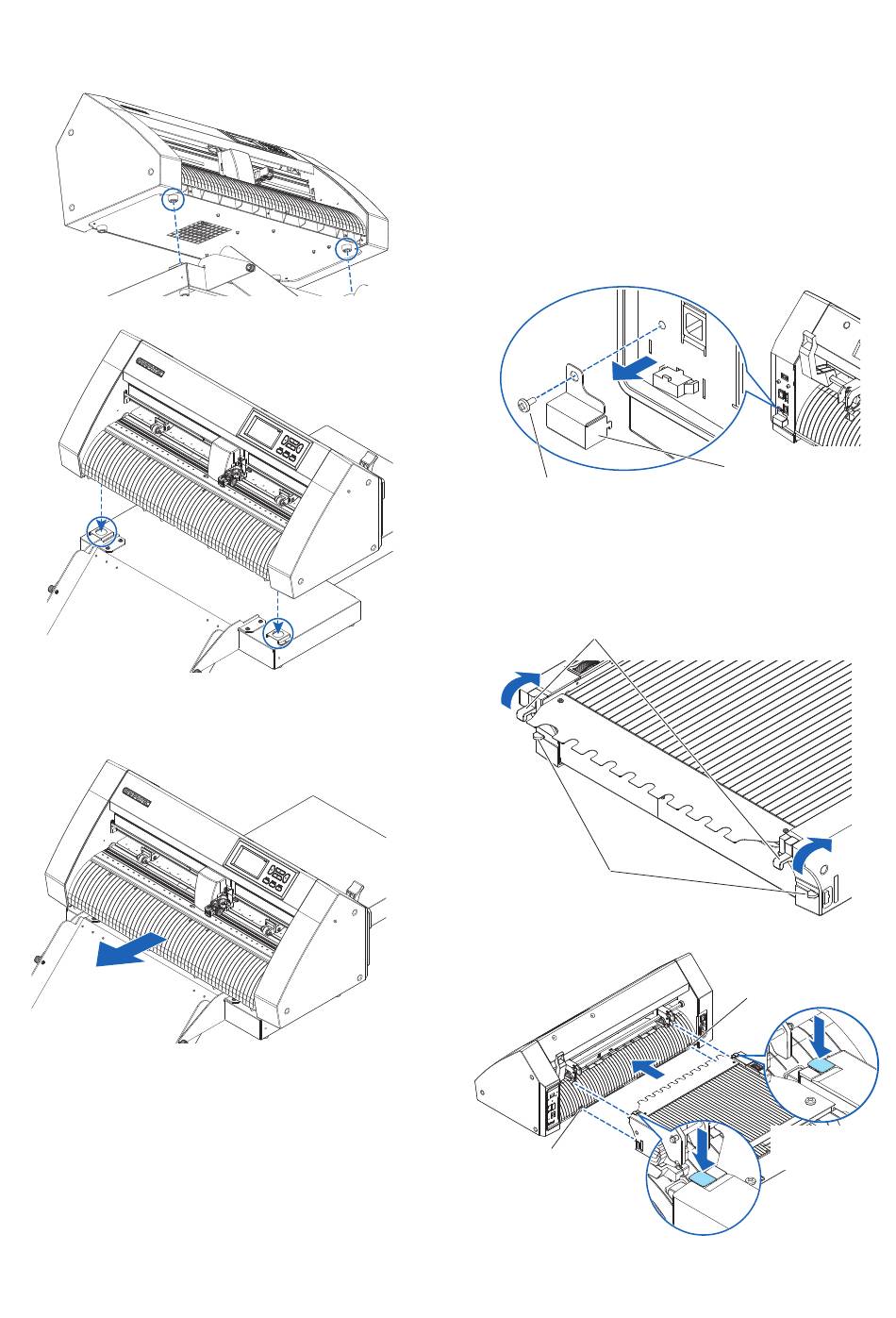

1. Inserire i piedini del CE8000-40 nei fori di posizionamento
sulla base del CE8000.
2. Dopo aver installato il CE8000-40, premere il CE8000-40
nella direzione della freccia nella figura sottostante.
Come collegare il CE8000-40
Verificare che l'interruttore di alimentazione della CE8000-40
sia spento (il lato "○" sia premuto).
1. Utilizzare un cacciavite a croce per rimuovere le viti di
montaggio del coperchio di collegamento ASF1-30, quindi
rimuovere il coperchio di collegamento ASF1-30.
* Prepara il tuo cacciavite Phillips.
* La vite di fissaggio del coperchio di collegamento verrà
utilizzata nuovamente nel passaggio 4.
* Conservare il coperchio di collegamento rimosso in un
luogo sicuro.
Viti di fissaggio del coperchio di collegamento
2. Installare ASF1-30.
Sollevare il ASF1-30 Ganci di fissaggio, inserire le
ASF1-30 Posizionamento delle sporgenze nel CE8000-40,
quindi spingere il ASF1-30 Ganci di fissaggio dall'alto.
ASF1-30 Ganci di fissaggio
ASF1-30
Posizionamento delle sporgenze
Tacca di posizionamento
Copertura dei collegamenti
Tacca di posizionamento
Dopo l'installazione,
spingere il ASF1-30
Ganci di fissaggio.
Dopo l'installazione,
spingere il ASF1-30
Ganci di fissaggio.
