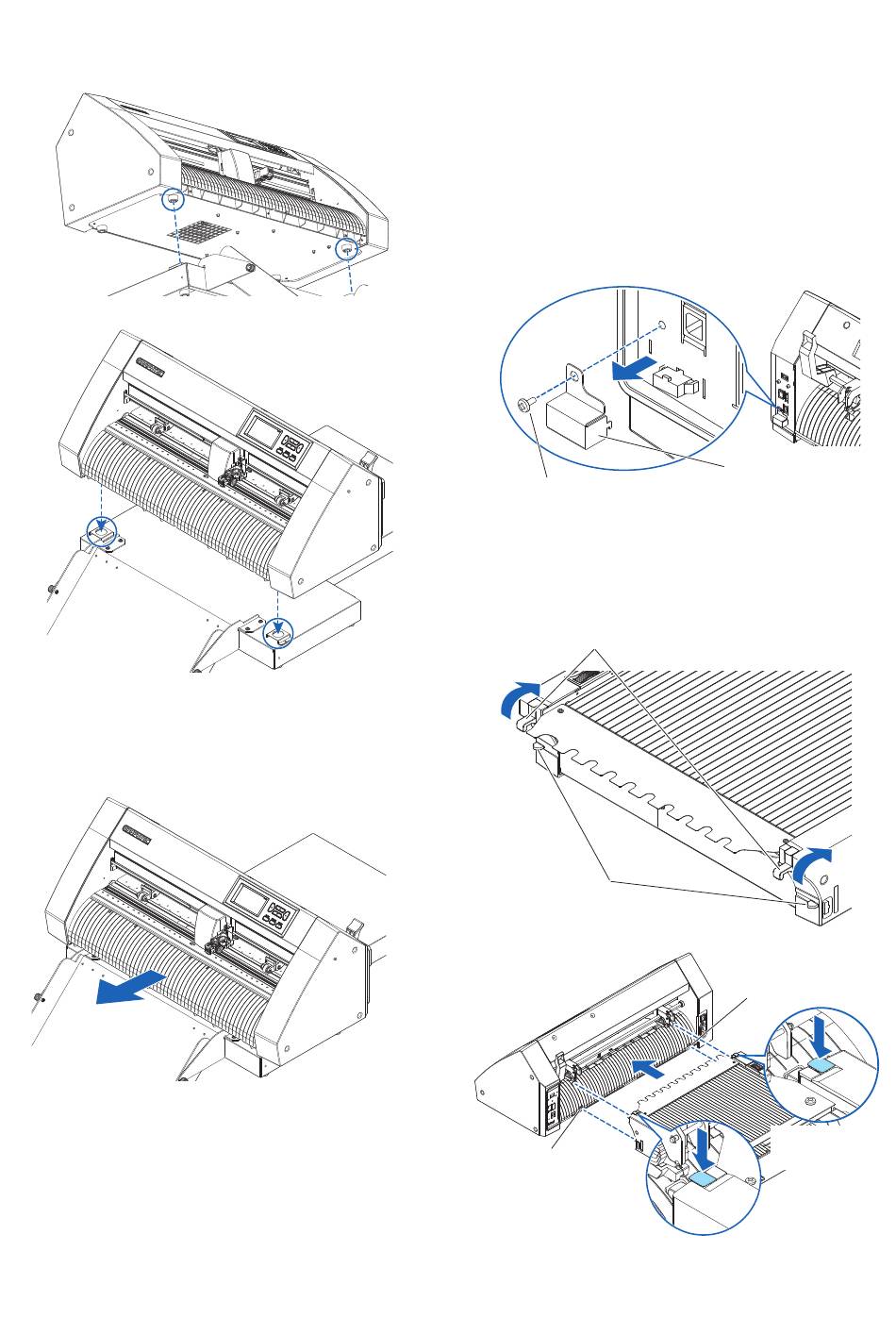

Comment configurer le CE8000-40
1. Insérez les pieds du CE8000-40 dans les trous de
positionnement de la base du CE8000.
2. Après avoir installé le CE8000-40, appuyez sur le
CE8000-40 dans le sens de la flèche sur la figure
ci-dessous.
Comment connecter le CE8000-40
Vérifiez que l'interrupteur d'alimentation du CE8000-40 est
éteint (le côté "○" est enfoncé).
1. Utilisez un tournevis cruciforme pour retirer les vis de
montage du couvercle de connexion ASF1-30, puis retirez
le couvercle de connexion ASF1-30.
* Préparez votre propre tournevis Phillips.
* La vis de fixation du couvercle de connexion sera à
nouveau utilisée à l'étape 4.
* Veuillez conserver le couvercle de connexion retiré dans
un endroit sûr.
Vis de fixation du couvercle de connexion
2. Installez l'ASF1-30.
Soulevez le ASF1-30 Crochets de fixation, insérez les
ASF1-30 Protubérances de positionnement dans le
CE8000-40, puis poussez le ASF1-30 Crochets de fixation
par le haut.
ASF1-30 Crochets de fixation
ASF1-30
Protubérances de positionnement
Encoche de positionnement
Couvercle de connexion
Encoche de positionnement
Après l'installation,
enfoncez le ASF1-30
Crochets de fixation.
Après l'installation,
enfoncez le ASF1-30
Crochets de fixation.
