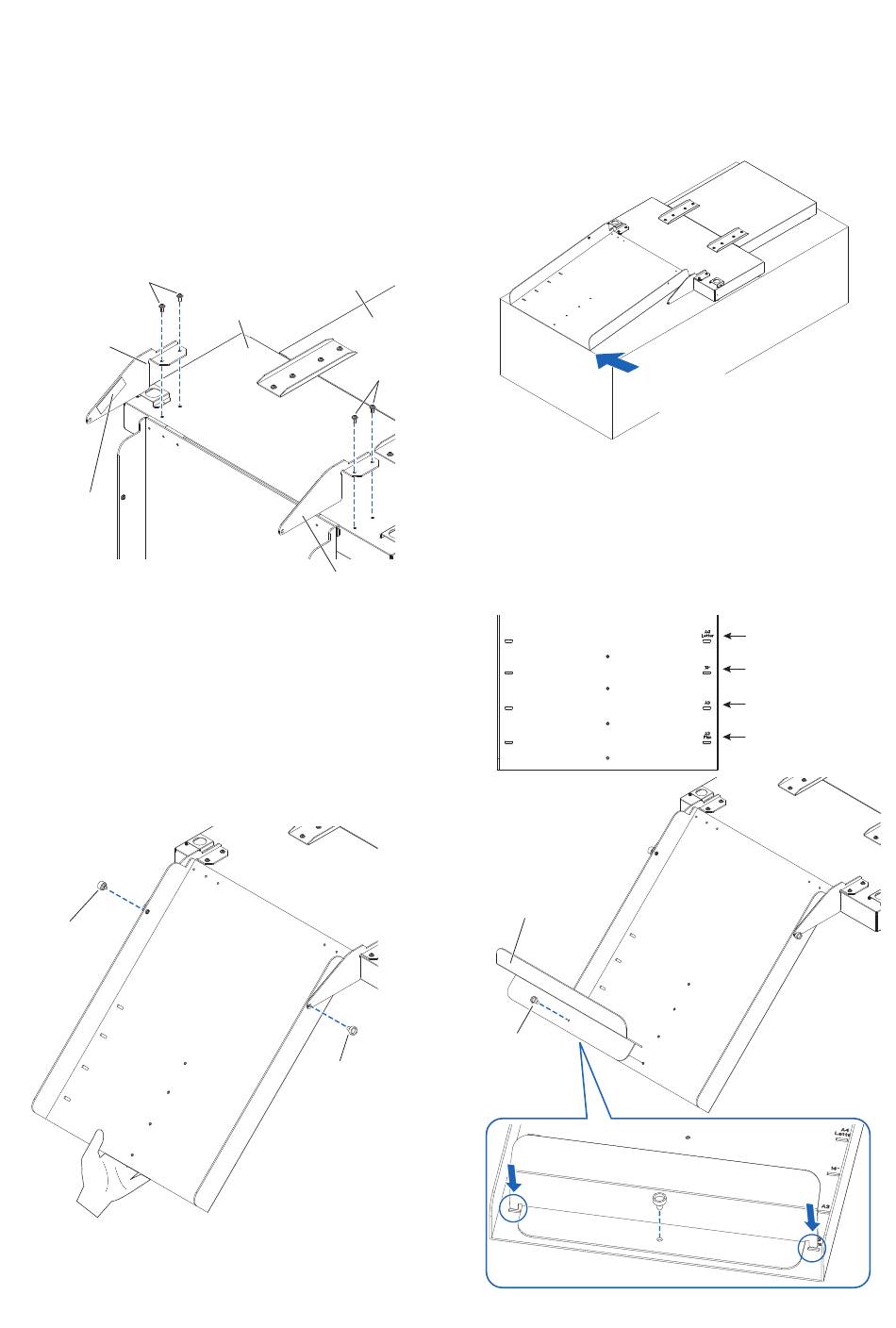

3. Utilizzare un cacciavite a croce per fissare la staffa di
fissaggio del vassoio (A) e la staffa di fissaggio del
vassoio (B) con le quattro viti B.
* Quando si fissano le staffe di fissaggio del vassoio (A) e
(B), assicurarsi che il nastro di protezione del vassoio
attaccato alle staffe di fissaggio del vassoio (A) e (B) sia
posizionato all'interno prima di fissarle.
Dopo aver installato le staffe di fissaggio del vassoio, se si
utilizzerà il vassoio di uscita della carta a un'angolazione
di 45 gradi, andare al passaggio 4.
Se lo si utilizzerà su un tavolo, andare al passaggio 5.
Vite B
Staffa fissaggio
vassoio (B)
Nastro di
protezione
del vassoio
4. Quando si utilizza il vassoio di uscita della carta con
un'angolazione di 45 gradi.
Utilizzare le due viti A per fissare il vassoio di uscita della
carta, sostenendolo con le mani.
Il vassoio di uscita può essere esteso dal tavolo e
utilizzato come rampa.
* Si consiglia di utilizzare il vassoio di uscita con un angolo
fisso di 45 gradi.
Vite A
Base ASF1-30
Base CE8000
Staffa fissaggio
vassoio (A)
Vite A
5. Quando si utilizza il vassoio di uscita della carta su un tavolo.
Il vassoio di uscita può essere posizionato e utilizzato su
un tavolo.
* Le proprietà del supporto e l'elettricità statica possono
influenzare l'espulsione del supporto.
In questi casi, si consiglia di utilizzarlo con un angolo
fisso di 45 gradi.
Vite B
6. Fissare il fermo multimediale.
Il formato del supporto è elencato sul vassoio di uscita
della carta; inserire le sporgenze sinistra e destra del
fermo multimediale in base al formato del supporto da
utilizzare nelle tacche sul vassoio di uscita della carta e
fissarlo con la vite A.
Fermo multimediale
Vite A
Allineare la punta del vassoio di uscita
della carta al bordo del tavolo.
A4/Letter
14"
A3
A3 Plus
