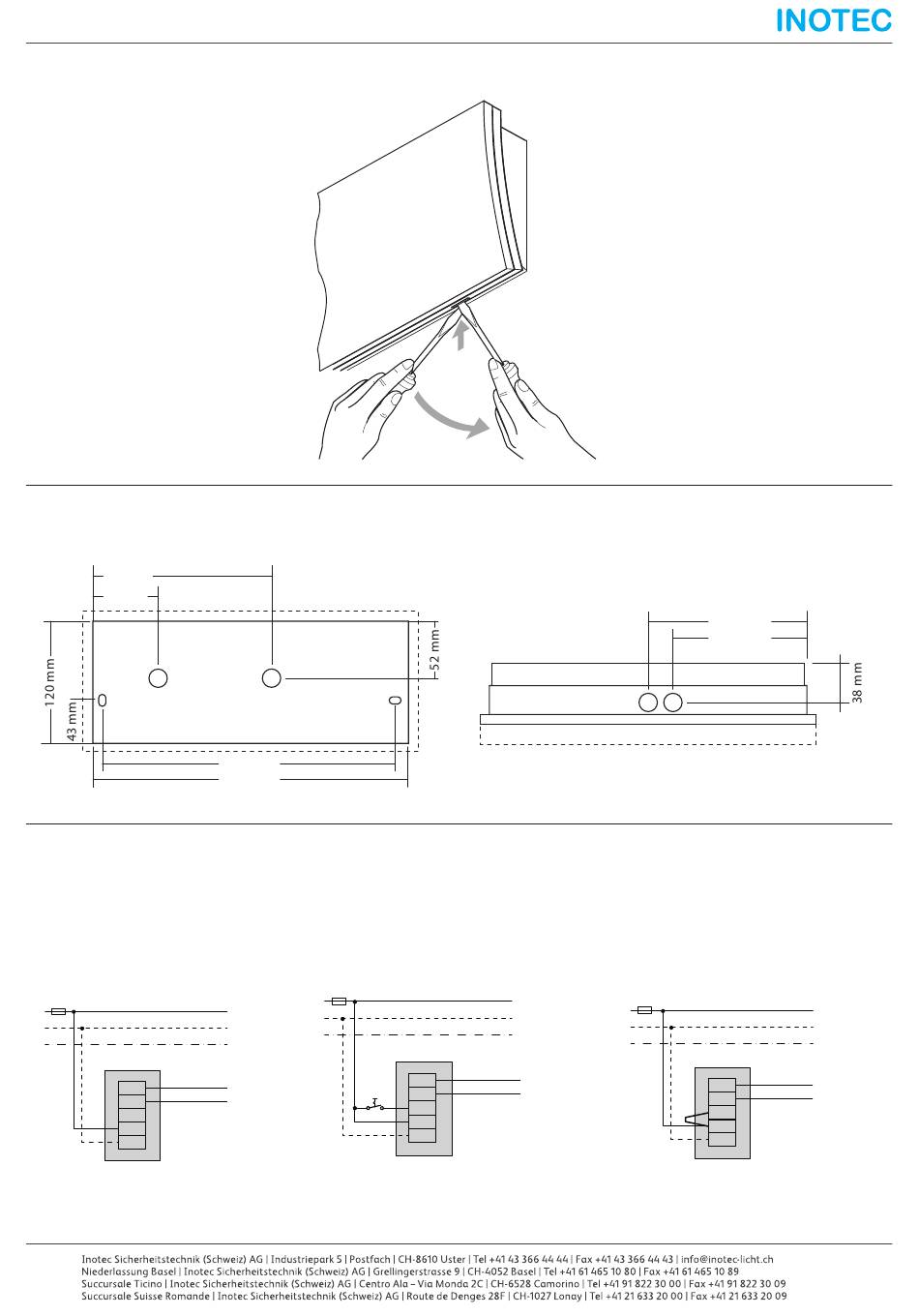

Montage / Mounting
Gehäuse öffnen / open enclosure
aprire la scatola / ouvrir le boîtier
Bohrschema / fixing details for luminaire
dettagli per il montaggio / détails pour le montage
175mm
57 mm
Anschlussschema / connection scheme
schema di collegamento / schéma de raccordement
Bereitschaftsschaltung
Non maintained mode
Luce non permanente
Couplage de veille
L
N
PE
Dali-BUS
(optional)
Da
Da
Lin
L
N
Montaggio / Montage
297 mm
331mm
Geschaltetes Dauerlicht
Switched maintained mode
Luce con accensione tramite interruttore
Commutation de veille
L
N
PE
1
2
Dali-BUS
(optional)
Da
Da
Lin
L
N
157 mm
133 mm
Dauerschaltung -Brücke L/LS einsetzen
Maintained mode -bridge L/LS
Luce permanente -ponte L/LS
Couplage permanent -pont L/LS
L
N
PE
Dali-BUS
(optional)
Da
Da
Lin
L
N
Bedienungsanleitung BNP ELITE LED 01-2018
2 / 2
