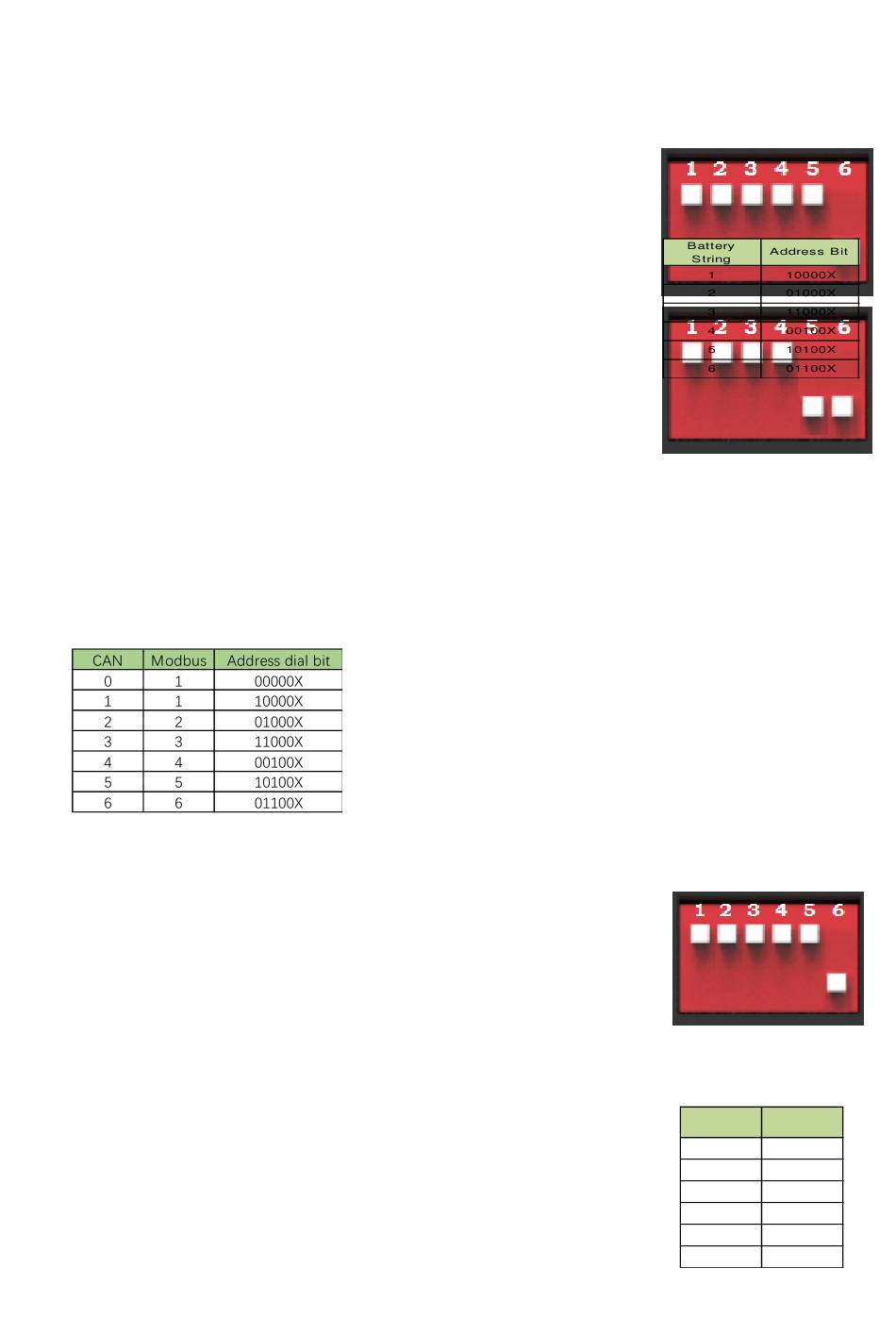

3.6.3 ADD Switch Einstellung (Adressenzuweisung)
ADD Switch BMS ist ein 6-Bit-Wahlschalter zur manuellen Verteilung der
Kommunikationsadresse des Batteriesystems. Die untere Stellung ist
AUS, bedeutet „0". Obere Stellung ist EIN, bedeutet „1". 1. Bit bis 5. Bit
ist für die Adresse, und der 6. Bit-Wahlschalter unterstützt einen 120 Ω
Widerstand. (Klemmenresistor)
ADD Switch BMS ist ein 6-Bit-Wahlschalter zur manuellen Verteilung der
Kommunikationsadresse des Batteriesystems. Die untere Stellung ist
AUS, bedeutet „0". Obere Stellung ist EIN, bedeutet „1". Das 1. Bit bis 4.
Bit ist für die Adresse, das 5. und das 6. Bit Wählschalter unterstützen
einen 120 Ω Widerstand (Klemmenresistor).
3.6.3.1 Bei der Kommunikation für ein einzelnes BMS (Batteriestränge-Anzahl 1 Satz)
Die ersten fünf Bits des BMS müssen unter <BMSs Adresse Konfigurations-Tabelle> eingestellt
werden. Der Klemmenwiderstand des letzten BMS muss auf „1" gesetzt werden (X=1);
Die Adresse wird nach ASCII-Code konfiguriert: („X" ist der Klemmenwiderstand).
Tabelle der BMS-Adresskonfigurationstabelle:
3.6.3.2 Unter CAN-Kommunikationsmodus zwischen MBMS und BMS (Batteriestrang-Anzahl ≤6
eingestellt)
Die ersten fünf Bits des BMS müssen unter <BMSs Adresse Konfigurations-
Tabelle> eingestellt werden. Der Klemmenwiderstand des letzten BMS
muss auf „1" gesetzt werden (X=1), und der Klemmenwiderstand
anderer BMS muss auf „0" gesetzt werden.
Die Adresse wird nach ASCII-Code konfiguriert: („X" ist der
Klemmenwiderstand).
Tabelle der BMS-Adresskonfigurationstabelle:
Der ADD-Switch des MBMS ist auf „000011" eingestellt. Die letzten 2 Bits
sind Klemmenwiderstände.
Hinweis: die 1. bis 4. Bit-Wählscheibe für MBMS siehe 3.6.3.3
14/27
Battery
Battery
Address Bit
String
String
1
10000X
2
01000X
3
11000X
4
00100X
5
10100X
6
01100X
7
11100X
8
00010X
Addr
9
10
10
01
11
11
12
00
13
10
14
01
15
11
16
00
