Vorsicht: Ein falscher Anschluss der Kommunikationskabel führt zum Ausfall des Batteriesystems.
Erdung
Die
Erdung
der
PowerCube-H1/H2-Module
basiert
auf
einer
direkten
Metallberührung zwischen der Oberfläche des Moduls und der Regal-Oberfläche. Es
braucht also überhaupt keine Erdungskabel. Wenn ein normales Regal verwendet
wird, sollte am entsprechenden Erdungspunkt die Farbe entfernt werden.
Regal-Erdung:
Wenn sich außerhalb des Regals ein Erdungs-Metallrahmen befindet, z.B. der Metall-
Winkelstahlrahmen am Boden des Containers, kann das Befestigungsloch des
Befestigungsrahmens direkt mit dem Metallrahmen des Containers verbunden werden. Dann
durch die Erdung des Containers, um eine zuverlässige Erdung zu gewährleisten.
Wenn das Erdungskabel angeschlossen werden soll, kann es an den M8-Erdungsbolzen am
Rahmenfuß angeschlossen werden. Das Erdungskabel muss an ≥10 AWG angeschlossen werden.

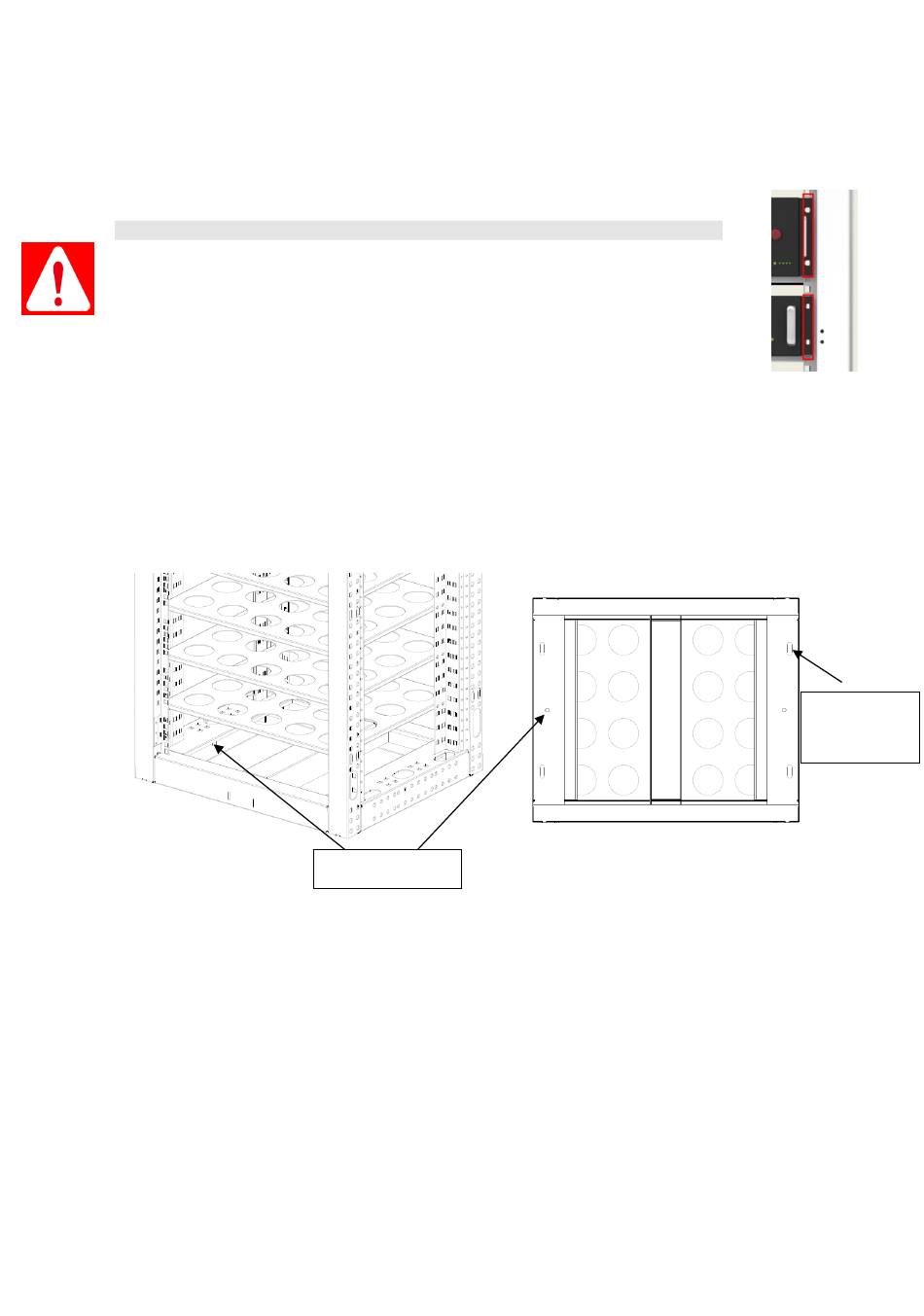

Befestigungsloch
× 4
Erdungsbolzen
3.6.2 Kabelverbindung
Hinweis: Das Stromkabel verwendet wasserdichte Steckverbinder. Er muss während des Abziehens
des Netzsteckers diesen Verriegelungsknopf gedrückt halten.
Wenn mehr als ein Regal des PowerCube-H1/H2 vorhanden ist, ist ein MBMS auf der Oberseite
erforderlich,
das
die
Informationen
aus
allen
BMS
zusammenfasst
und
mit
dem
Umrichter/Wechselrichter kommuniziert.
CAN-Kommunikationsmodus zwischen MBMS und BMS (Batterie-Strang-Sätze, ≤6 Sätze)
Wenn das System PowerCube-H1/H2 ≤6-Sätze konfiguriert hat. Die Kommunikation zwischen
PowerCube-H1/H2s erfolgt im CAN-Kaskaden-Kommunikationsmodus. Die Kommunikation
zwischen dem MBMS und dem BMS des ersten PowerCube-H1/H2 verwendet den CAN-
Kommunikationsmodus.
