MDF Italia Minima 3.0 Montageanleitungen Seite 2

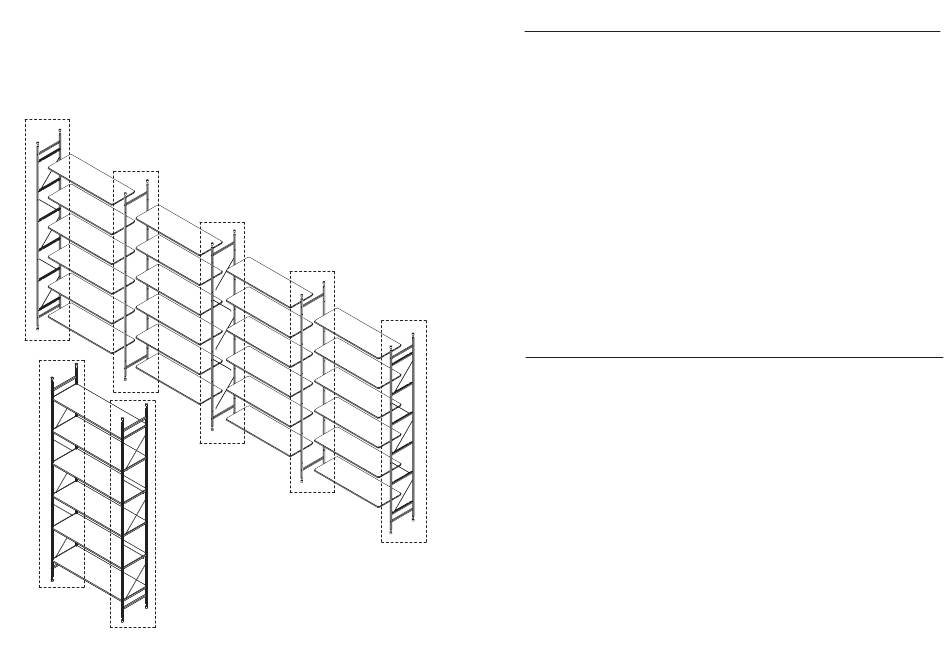

MINIMA 3.0 room divider
D-E
C-C
H
I
H
L
L
I
I
L
L
I
I
L
H
M
M
M
M
M
D-E
A-B
2
Metrica - design Bruno Fattorini
H230
H240
H250
H260
H270
H280
H290
H300
H310
H320
F-G
C-C
H
I
H
L
L
I
I
L
L
I
I
L
Composizione dei colli :
(Tubo) SPALLA RINFORZATA TERMINALE SX (D-E): 1x Kit di montaggio (2) + 1x Montante terminale E
(H230/H240/H250/H260/H270/H280/H290/H300/H310/H320) + 1x Montante terminale D (H230/
H240/H250/H260/H270/H280/H290/H300/H310/H320) + Tappi di chiusura + Dima di montaggio
con spine + Tiranti e boccole + 2x barre rinforzo.
(Tubo) SPALLA RINFORZATA TERMINALE DX (A-B): 1x Kit di montaggio (2) + 1x Montante terminale A
(H230/H240/H250/H260/H270/H280/H290/H300/H310/H320) + 1x Montante terminale B (H230/
H240/H250/H260/H270/H280/H290/H300/H310/H320) + Tappi di chiusura+ Dima di montaggio
con spine + Tiranti e boccole + 2x barre rinforzo.
(Tubo) SPALLA RINFORZATA INTERMEDIA (F-G): 1x Kit di montaggio (2) + 1x Montante intermedio G
(H230/H240/H250/H260/H270/H280/H290/H300/H310/H320) + 1x Montante intermedio F (H230/
H240/H250/H260/H270/H280/H290/H300/H310/H320) + Tiranti e boccole + 2x barre rinforzo.
(Tubo) SPALLA INTERMEDIA (C-C): 1x Kit di montaggio (2) + 2x Montanti intermedi C (H230/H240/H250/
H260/H270/H280/H290/H300/H310/H320).
(Scatola) MENSOLA (H): 1x Kit di montaggio (1) + 1x Mensola 60/90/120
(Scatola) MENSOLA (I): 1x Kit di montaggio (1) + 1x Mensola terminale SX 60/90/120
(Scatola) MENSOLA (L): 1x Kit di montaggio (1) + 1x Mensola terminale DX 60/90/120
(Scatola) MENSOLA (M): 1x Kit di montaggio (1) + 1x Mensola pensile 60/90/120
A-B
Contents of packages:
(Tube) REINFORCED END FRAME L (D-E): 1x Assembly kit (2) + 1x End frame E (H230/H240/H250/
H260/H270/H280/H290/H300/H310/H320) + 1x End frame D (H230/H240/H250/H260/H270/
H280/H290/H300/H310/H320) + End caps + Assembly template with pegs + Rod shafts with
bushings + 2x reinforcement bars.
(Tube) REINFORCED END FRAME R (A-B): 1x Assembly kit (2) + 1x End frame A (H230/H240/H250/
H260/H270/H280/H290/H300/H310/H320) + 1x End frame B (H230/H240/H250/H260/H270/
H280/H290/H300/H310/H320) + End caps + Assembly template with pegs + Rod shafts with
bushings + 2x reinforcement bars.
(Tube) REINFORCED INTERMEDIATE FRAME (F-G): 1x Assembly kit (2) + 1x Intermediate frame G (H230/
H240/H250/H260/H270/H280/H290/H300/H310/H320) + 1x Intermediate frame F (H230/H240/
H250/H260/H270/H280/H290/H300/H310/H320) + Rod shafts with bushings + 2x reinforcement
bars.
(Tube) INTERMEDIATE FRAME (C-C): 1x Assembly kit (2) + 2x Intermediate frames C (H230/H240/H250/
H260/H270/H280/H290/H300/H310/H320).
(Box) SHELF (H): 1x Assembly kit (1) + 1x Shelf 60/90/120
(Box) SHELF (I): 1x Assembly kit (1) + 1x End shelf L 60/90/120
(Box) SHELF (L): 1x Assembly kit (1) + 1x End shelf R 60/90/120
(Box) SHELF (M): 1x Assembly kit (1) + 1x Hanging shelf 60/90/120
ITALIANO
ENGLISH
3
