Minima 3.0 - Sideboard
Istruzioni di montaggio
05.2020
Assembly Instructions
Montageanleitungen
Instructions de montage
Instrucciones de montaje
By Metrica - design Bruno Fattorini

Werbung

loading

Inhaltszusammenfassung für MDF Italia Minima 3.0

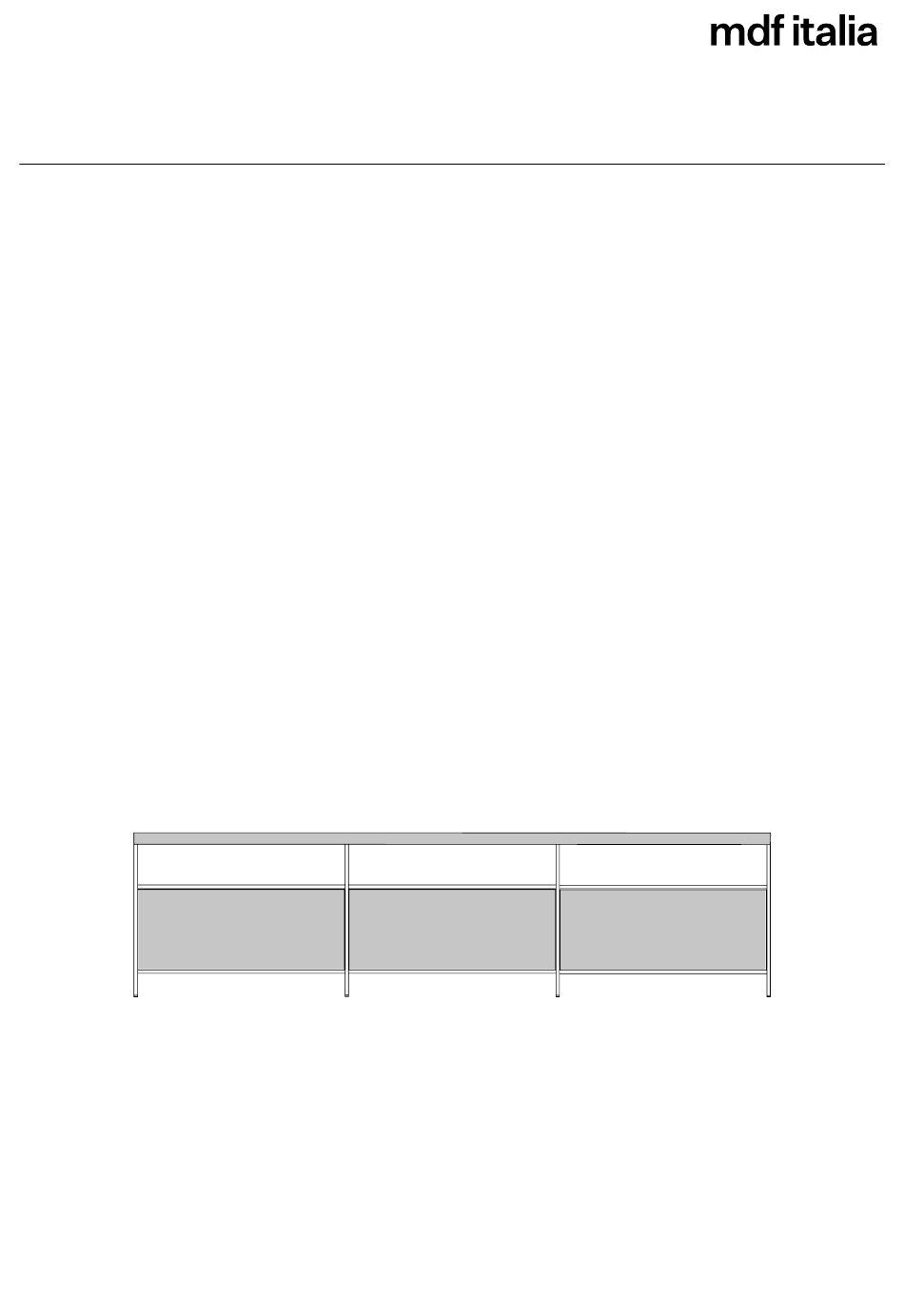

  • Seite 1 Minima 3.0 - Sideboard Istruzioni di montaggio 05.2020 Assembly Instructions Montageanleitungen Instructions de montage Instrucciones de montaje By Metrica - design Bruno Fattorini...
  • Seite 2 ITALIANO MINIMA 3.0 sideboard Composizione dei colli : Metrica - design Bruno Fattorini (Scatola) MENSOLA (A): 1x Kit di montaggio (1) + 1x Mensola 90/120 (Tubo) MONTANTI TERMINALI (B): 1x Kit di montaggio (2) + 4x Montanti terminali + Tappi di chiusura...
  • Seite 3 ITALIANO ITALIANO Kit di montaggio (1) Fasi di montaggio Composizione Kit di montaggio Montante terminale Assembly kit (1) End frame Inhalt Montagekit (1) A) Avvitare manualmente tutti i tiranti sui montanti Kit di montaggio (1): - Tiranti (F) Kit de montage (1) Seitenständer e serrarli utilizzando un cacciavite o una chiave - Grani di fi...
  • Seite 4 ITALIANO C) Inserire due montanti intermedi e serrare tutti i grani con chiave a brugola. D) Inserire le mensole e i due montanti terminali rimanenti e serrare tutti i grani con chiave a brugola. ENGLISH C) Mount the two intermediate frames and tighten down all grub screws with an Allen wrench. D) Install the shelves and the two end frames remaining and tighten down all grub screws with an Allen wrench.
  • Seite 5 ITALIANO E) Sollevare e posizionare la struttura a terra. F) Avvitare i perni del kit di montaggio (2) alla mensola top materica. Attenzione: fare particolare attenzione all’orientamento dei perni come indicato in fi gura F. ENGLISH E) Lift and place the frame on the ground. F) Screw the pins of the assembly kit (2) to the material top shelf.
  • Seite 6 ITALIANO G) Appoggiare la mensola top materica sopra la struttura e serrare i grani con una chiave a brugola. H) Inserire a pressione i tappi di chiusura alle estremità delle mensole. Mettere in bolla la libreria regolando i piedini con una chiave inglese del 15. ENGLISH G) Place the top material shelf on the frame and fi...
  • Seite 7 ITALIANO CONTENITORI A) I contenitori si inseriscono nella struttura già montata semplicemente in appoggio. STORAGE UNITS Si raccomanda di posizionare i contenitori con cassetti nella parte bassa della libreria SCHRANKELEMENTE B) Una volta inserito e posizionato il contenitore avvitare dall'interno i grani anti-ribaltamenteo. Effettuare ELEMENTS DE RANGEMENT pochi giri di cacciavite portando il grano a contatto con il ripiano superiore.
  • Seite 8 ITALIANO C) Per rimuovere il cassetto tenere premute CONTENITORE A CASSETTI: Regolazioni contempo-raneamente le maniglie arancio poste sotto il cassetto e sollevarle dalle guide. ENGLISH STORAGE UNIT WITH DRAWERS: Adjustments C) To remove the drawer, hold down the orange handles under the drawer at the same time and lift the drawer off the guides.
  • Seite 9 ITALIANO CONTENITORE A RIBALTA: Regolazioni D) Regolazione forza apertura e chiusura anta Utilizzare cacciavite PH2-PZD2 E) Regolazione angolo di apertura Utilizzare cacciavite PH2-PZD2 ENGLISH STORAGE UNIT WITH FLAP DOOR: Adjustments D) Adjustment of door opening and closing force Use screwdriver PH2-PZD2 E) Regulation of opening-angle Use screwdriver PH2-PZD2 DEUTSCH...
  • Seite 10 Minima 3.0 - Sideboard For cleaning and maintenance, please see the information on the website www.mdfitalia.it...
