Paulchen System 811247 Montageanleitung
Vw - bus t5 mit flügeltüren
Quicklinks
Verwandte Anleitungen für Paulchen System 811247
Inhaltszusammenfassung für Paulchen System 811247

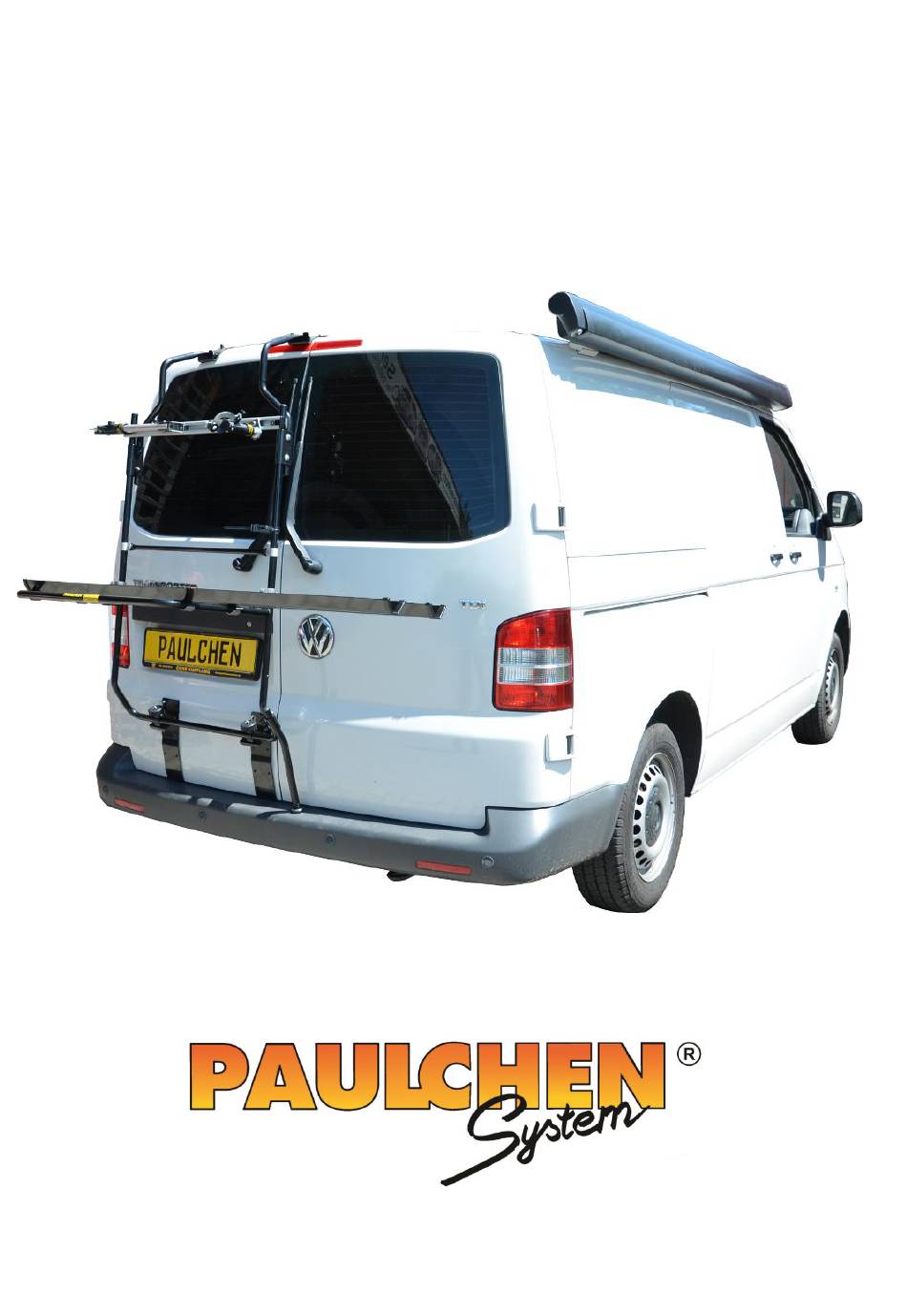

- Seite 1 Montageanleitung VW - Bus T5 mit Flügeltüren Montagekit Art. Nr. 811247 Zuladung bis 40 kg...
- Seite 2 Die Marke PaulchenSystem steht für ein modular aufgebautes, konkurrenzlos variables Gepäckträgersystem, das die unterschiedlichsten Transportwünsche erfüllt. Achtung! In dieser Anleitung müssen Sie sich nach einem Maß richten, dass die linke Tür hat. Das Maß ermitteln Sie wie in der Abbildung unten gezeigt. Paulchen-System...
- Seite 3 Schritt 1 Schritt 3 Schritt 4 Schritt 2 Einhängen der Montageelementen. Hängen Sie die oberen Montageelemente in die linke Flügeltür ein. Achten Sie auf die links/rechts Kennzeichnung der Montageelemente ! Der Abstand zwischen den Innenkanten der Elemente soll 340 mm betragen. 340 mm Paulchen-System...
- Seite 4 Schritt 1 Schritt 3 Schritt 4 Schritt 2 Montage der Tragarme. Für das Maß 142 cm Stecken Sie die Fixierstifte in den linken Tragarm in die 1. Position von unten. Und in den rechten Tragarm in die 7. Position von unten. Linker Tragarm Rechter Tragarm Für alle anderen...
- Seite 5 Schritt 1 Schritt 3 Schritt 4 Schritt 2 Montage der Tragarme. 3A. Stecken Sie die Tragarme (6) mit den Fixierstiften (F) in die Trägerrohre, die nicht benötigten Bohrungen der Trägerrohre werden mit den beigefügten Kunststoffstopfen verschlossen. Achten Sie auf die links/rechts Kennzeichnung der Tragarme! Für das Maß...
-
Seite 6: Montage Der Querstrebe
Schritt 1 Schritt 3 Schritt 4 Schritt 2 Montage der Tragarme. 10 11 12 2.3. Danach umschließen 2.4. Trägerlänge jetzt 2.2. Der Fixierstift (F) ist dem verbundenen Rohre mit den Klemmbacken fahrzeugspezifisch genau Schraubenbeutel beigelegt. Die (8) gem. Abb, und ziehen die Muttern (11) angepasst. - Seite 7 Schritt 2 Schritt 1/2 Schritt 4 Schritt 3 Montage des Trägers. Einhängen des Trägergestells. Hängen Sie die untere Montageelemente in die leicht geöffnete Heckklappe. Führen Sie die Spannschrauben durch die Öffnungen von Montageelementen, Trägerrohr (Achten Sie darauf, dass der Vierkant der Schraube richtig in der Stanzung des Montageelements sitzt).
- Seite 8 Schritt 4 Schritt 3 Schritt 1 Schritt 2 Montage des Belastungsverstärkers Vertikalbelastungen Hinweis: Der Belastungsverstärker fängt Extremsituationen auf. Befestigen Sie den Belastungsverstärker unbedingt bei geschlossener Hecktür gemäß Abbildung. Er muss fest auf der Stoßstange aufstehen, ohne sie einzudrücken RICHTIG FALSCH FALSCH Der Belastungsverstärker stützt sich Kein Andruck.
- Seite 9 Schritt 2 Schritt 3 Befestigung Lastenrahmen Lastenrahmen Maschinenschrauben M6x20 Schellen für Lastenrahmen Kunststoffscheiben für M6 Selbstsichernde Muttern M6 Paulchen System Allgemeine Informationen: Lastenrahmenhalter Der Lastenrahmenhalter ist in der Höhe verstellbar. Im vorderen Bereich wird der wiederlösbare Kabelbinder eingesetzt. Zum Lösen bitte auf den Riegel drücken...
-
Seite 10: Allgemeine Informationen
PaulchenSystem Lastenrahmenhalter Allgemeine Informationen: Mit dem PAULCHEN - Heckträger haben Sie ein vielseitig nutzbares Qualitätsprodukt erworben, das speziell auch auf Ihr Fahrzeug angepasst worden ist. Bitte montieren Sie das System nach vorliegender Anleitung; es geht ganz einfach. Sofern Sie dennoch Probleme haben sollten, rufen Sie uns gern über unten genannte Hotline an.
