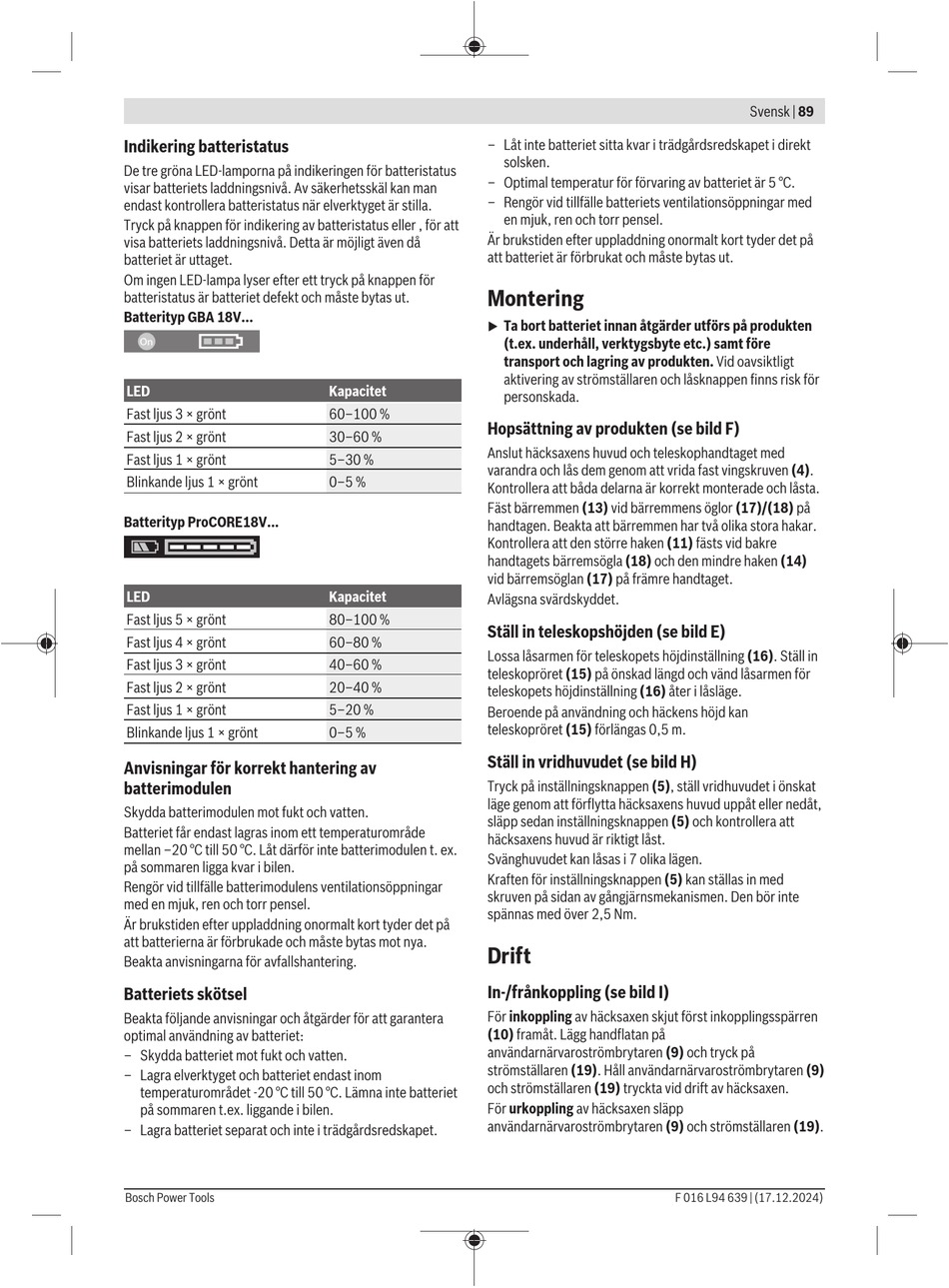

Bosch GHE 18V-50 TP Originalbetriebsanleitung Seite 89

Indikering batteristatus
De tre gröna LED-lamporna på indikeringen för batteristatus
visar batteriets laddningsnivå. Av säkerhetsskäl kan man
endast kontrollera batteristatus när elverktyget är stilla.
Tryck på knappen för indikering av batteristatus eller , för att
visa batteriets laddningsnivå. Detta är möjligt även då
batteriet är uttaget.
Om ingen LED-lampa lyser efter ett tryck på knappen för
batteristatus är batteriet defekt och måste bytas ut.
Batterityp GBA 18V...
LED
Fast ljus 3 × grönt
Fast ljus 2 × grönt
Fast ljus 1 × grönt
Blinkande ljus 1 × grönt
Batterityp ProCORE18V...
LED
Fast ljus 5 × grönt
Fast ljus 4 × grönt
Fast ljus 3 × grönt
Fast ljus 2 × grönt
Fast ljus 1 × grönt
Blinkande ljus 1 × grönt
Anvisningar för korrekt hantering av
batterimodulen
Skydda batterimodulen mot fukt och vatten.
Batteriet får endast lagras inom ett temperaturområde
mellan –20 °C till 50 °C. Låt därför inte batterimodulen t. ex.
på sommaren ligga kvar i bilen.
Rengör vid tillfälle batterimodulens ventilationsöppningar
med en mjuk, ren och torr pensel.
Är brukstiden efter uppladdning onormalt kort tyder det på
att batterierna är förbrukade och måste bytas mot nya.
Beakta anvisningarna för avfallshantering.
Batteriets skötsel
Beakta följande anvisningar och åtgärder för att garantera
optimal användning av batteriet:
– Skydda batteriet mot fukt och vatten.
– Lagra elverktyget och batteriet endast inom
temperaturområdet -20 °C till 50 °C. Lämna inte batteriet
på sommaren t.ex. liggande i bilen.
– Lagra batteriet separat och inte i trädgårdsredskapet.
Bosch Power Tools
– Låt inte batteriet sitta kvar i trädgårdsredskapet i direkt
solsken.
– Optimal temperatur för förvaring av batteriet är 5 °C.
– Rengör vid tillfälle batteriets ventilationsöppningar med
en mjuk, ren och torr pensel.
Är brukstiden efter uppladdning onormalt kort tyder det på
att batteriet är förbrukat och måste bytas ut.
Montering
Ta bort batteriet innan åtgärder utförs på produkten
u
(t.ex. underhåll, verktygsbyte etc.) samt före
transport och lagring av produkten. Vid oavsiktligt
aktivering av strömställaren och låsknappen finns risk för
Kapacitet
personskada.
60–100 %
Hopsättning av produkten (se bild F)
30–60 %
Anslut häcksaxens huvud och teleskophandtaget med
5–30 %
varandra och lås dem genom att vrida fast vingskruven (4).
0–5 %
Kontrollera att båda delarna är korrekt monterade och låsta.
Fäst bärremmen (13) vid bärremmens öglor (17)/(18) på
handtagen. Beakta att bärremmen har två olika stora hakar.
Kontrollera att den större haken (11) fästs vid bakre
handtagets bärremsögla (18) och den mindre haken (14)
vid bärremsöglan (17) på främre handtaget.
Kapacitet
Avlägsna svärdskyddet.
80–100 %
Ställ in teleskopshöjden (se bild E)
60–80 %
Lossa låsarmen för teleskopets höjdinställning (16). Ställ in
40–60 %
teleskopröret (15) på önskad längd och vänd låsarmen för
20–40 %
teleskopets höjdinställning (16) åter i låsläge.
5–20 %
Beroende på användning och häckens höjd kan
teleskopröret (15) förlängas 0,5 m.
0–5 %
Ställ in vridhuvudet (se bild H)
Tryck på inställningsknappen (5), ställ vridhuvudet i önskat
läge genom att förflytta häcksaxens huvud uppåt eller nedåt,
släpp sedan inställningsknappen (5) och kontrollera att
häcksaxens huvud är riktigt låst.
Svänghuvudet kan låsas i 7 olika lägen.
Kraften för inställningsknappen (5) kan ställas in med
skruven på sidan av gångjärnsmekanismen. Den bör inte
spännas med över 2,5 Nm.
Drift
In-/frånkoppling (se bild I)
För inkoppling av häcksaxen skjut först inkopplingsspärren
(10) framåt. Lägg handflatan på
användarnärvaroströmbrytaren (9) och tryck på
strömställaren (19). Håll användarnärvaroströmbrytaren (9)
och strömställaren (19) tryckta vid drift av häcksaxen.
För urkoppling av häcksaxen släpp
användarnärvaroströmbrytaren (9) och strömställaren (19).
Svensk | 89
F 016 L94 639 | (17.12.2024)
