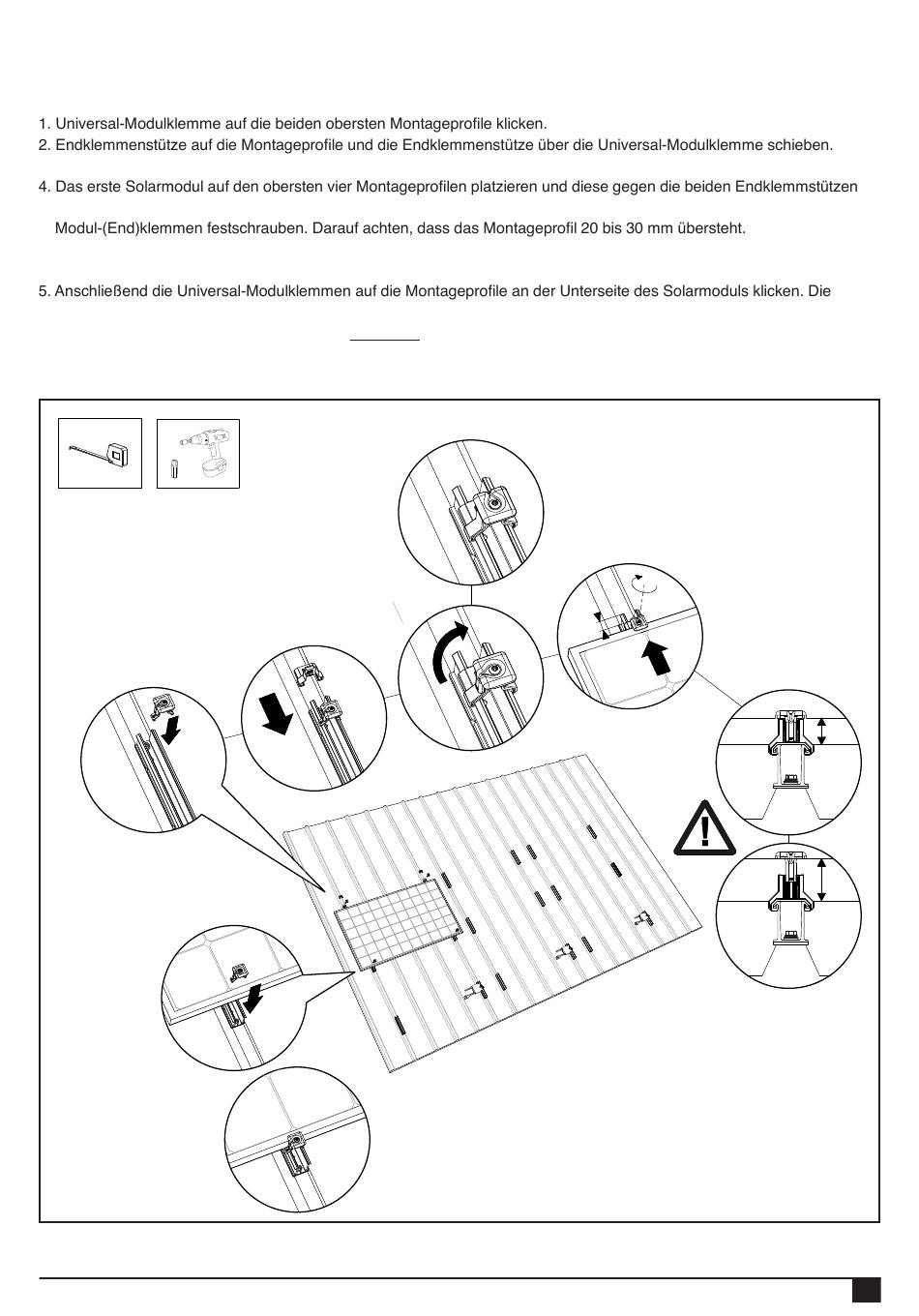

6.5 Montage des ersten Solarmoduls auf den Montageprofilen
3. Lippe der Universal-Modulklemme nach hinten drehen.
schieben. Die richtige Höhe wählen, damit die Universal-Modulklemme auf das Solarmodul passt.
Anzugsdrehmoment der Schraubverbindung beträgt exakt 4,5 Nm. Bei einem höheren Anzugsmoment besteht die
Gefahr, dass sich die Modul-(End-)Klemmen verbiegen.
richtige Höhe wählen, damit die Universal-Modulklemme auf das Solarmodul passt.
6. Achtung! Diese Universal-Modulklemmen noch nicht festschrauben.
Achtung! Die minimale Solarmodulstärke ist Y = 29 mm und die maximale Solarmodulstärke ist X = 50 mm.
