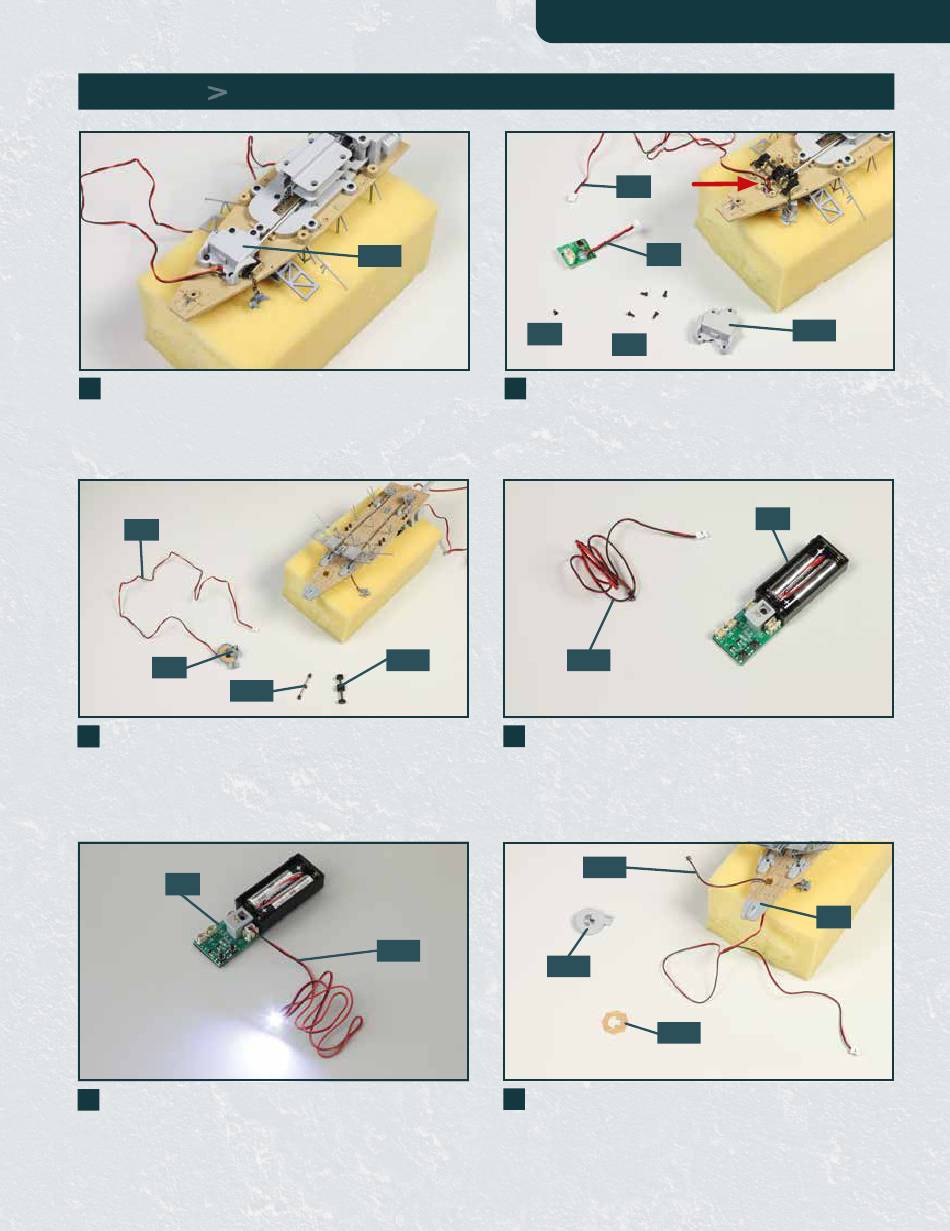

SCHRITT 3
Austausch des vordersten 3,7-cm-Geschützes
1
Positionieren Sie die umgedrehte Unterdecks-Baugruppe auf
einer sicheren Unterlage. Der Austausch des 3,7-cm-Bug-
geschützes beginnt am Getriebegehäuse 15B.
2J
2E
10E
3
4
Drehen Sie die Unterdecks-Baugruppe vorsichtig um. Es macht
nichts, wenn sich dabei die beiden Wellen 10E und 13F
zeitweise aus ihren Positionen lösen. Entfernen Sie die gesamte
Geschütz-Baugruppe 2E samt Plattform und LED-Kabel 2J: Die
Teile werden nicht mehr benötigt.
1D
5
Fügen Sie den Stecker des LED-Kabels 2JX in den „LD"-Port der
Platine 1D ein: Die LED leuchtet auf. Nach dem Test trennen Sie
den Stecker wieder vom Port der Platine.
15B
DP
2
Lösen Sie die vier Schrauben HP und nehmen Sie das Getriebe-
gehäuse 15B ab. Trennen Sie das Kabel der Geschütz-LED 2J
vom Kabel der Blink-Testplatine 2L. Lösen Sie die Schraube DP,
die das Geschütz am Unterdeck fixiert hat (Pfeil).
13F
4
Legen Sie die Testplatine 1D aus der Ausgabe 1 auf Ihre
Arbeitsplatte. Daneben platzieren Sie das Austauschteil 2JX:
Seine LED leuchtet deutlich heller als die ersetzte LED.
2JX
6
Führen Sie die LED des Kabels 2JX von unten durch die
Öffnung vorne im Unterdecksabschnitt 2K. Legen Sie die
Plattform 2FX und deren Decksbelag 2GX bereit.
5
Schritt-für-Schritt-Bauanleitung
2J
2L
HP
2JX
2JX
2FX
2GX
15B
1D
2K
