ELEKTROINSTALLATIONSMODELL
GB (Elektroheizsystem)
BENUTZERHANDBUCH

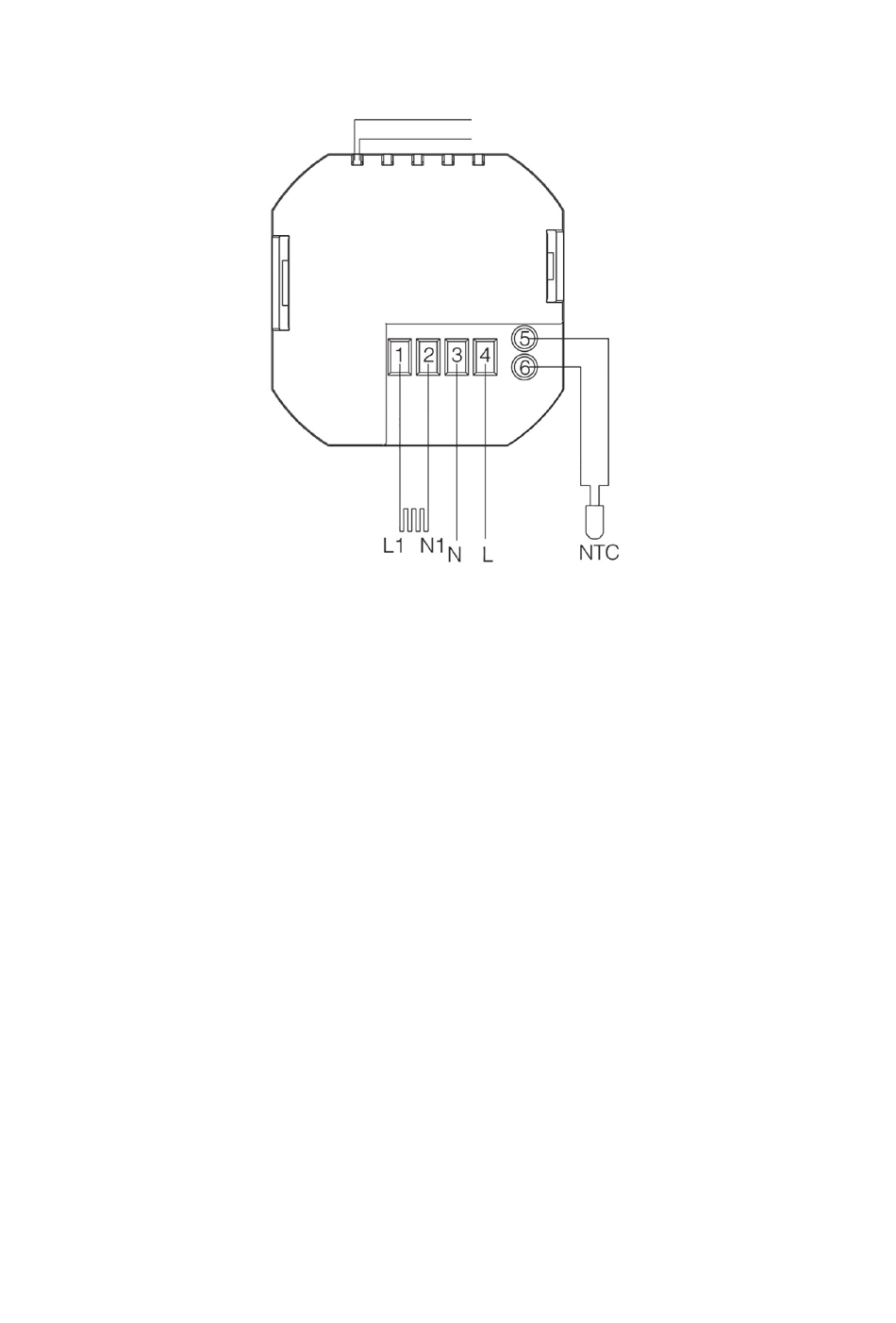

Hinweis: Die obigen Anschlussdiagramme dienen nur zu Informationszwecken. Be-
achten Sie beim Anschließen der elektrischen Kabel den auf dem Thermostatgehäu-
se angegebenen Schaltplan.
Empfehlung: Aufgrund der Funktionalität des Thermostats zur intelligenten Umge-
bungstemperatur und des Heizgeräts (Heizfolie, Heizkörper, Heizmatte usw.) wird
dies zur Gewährleistung der Sicherheit und Aufrechterhaltung optimaler Betriebspa-
rameter des Heizgeräts empfohlen Verwenden Sie die Gerätetemperierung (exter-
ner Sensor), um das Gerät ausreichend vor Überhitzung zu schützen.
BEMERKUNGEN
Der in der obigen Zeichnung gezeigte und der auf dem Thermostatgehäuse angege-
bene Schaltplan muss strikt eingehalten werden.
� Ziehen Sie nicht zu fest am Kabel, da dies den Thermostat beschädigen würde;
� Achten Sie während der Installation darauf, nicht auf den LCD-Bildschirm zu drüc-
ken oder ihn zu zerkratzen.
� Achten Sie während der Installation darauf, dass Sie nicht gegen die Komponen-
ten der Platine stoßen oder dass die Abdeckung der hinteren Bodenplatte nicht
herunterfällt oder sich verformt.
� Wenn Sie Hartplastik verwenden, biegen Sie es bitte zuerst im richtigen Winkel.
� Schützen Sie das Gerät vor Verschmutzung durch Putz oder Farbe.
� Dieser Thermostat unterstützt die Temperaturkalibrierungsfunktion. In der Praxis
sollte je nach Einbauort der richtige Kalibrierwert eingestellt werden.
485+ (roter Draht)
485- (weißer Draht)
Belastung
Optional
