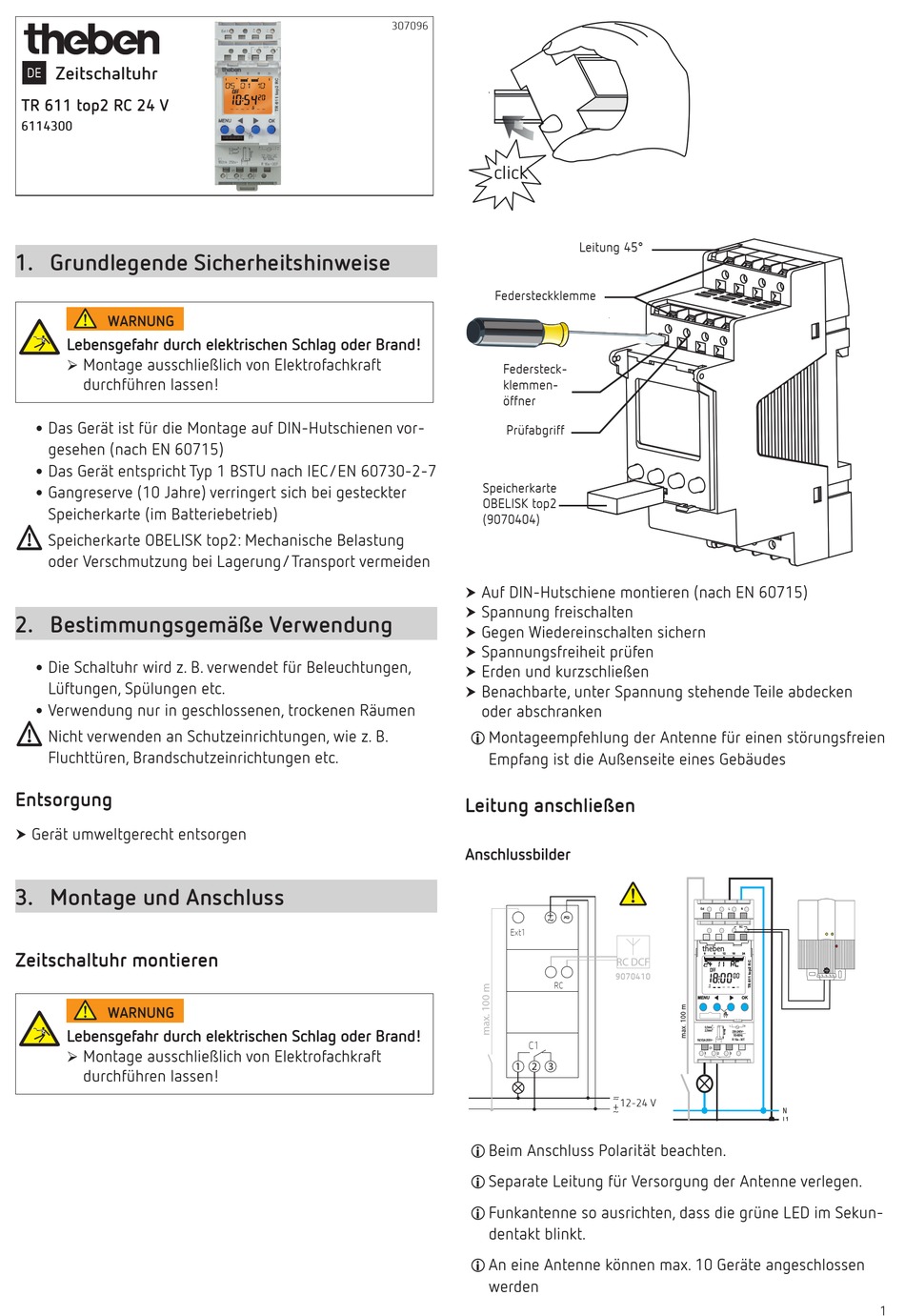

Theben TR 611 top2 RC 24 V Bedienungsanleitung

Zeitschaltuhr
DE
TR 611 top2 RC 24 V
6114300
1. Grundlegende Sicherheitshinweise
WARNUNG
Lebensgefahr durch elektrischen Schlag oder Brand!
Montage ausschließlich von Elektrofachkraft
¾ ¾
durchführen lassen!
•
Das Gerät ist für die Montage auf DIN-Hutschienen vor-
gesehen (nach EN 60715)
•
Das Gerät entspricht Typ 1 BSTU nach IEC/EN 60730-2-7
•
Gangreserve (10 Jahre) verringert sich bei gesteckter
Speicherkarte (im Batteriebetrieb)
!
Speicherkarte OBELISK top2: Mechanische Belastung
oder Verschmut zung bei Lagerung/ Transport vermeiden
2. Bestimmungsgemäße Verwendung
•
Die Schaltuhr wird z. B. verwendet für Beleuchtungen,
Lüftungen, Spülungen etc.
•
Verwendung nur in geschlossenen, trockenen Räumen
!
Nicht verwenden an Schutzeinrichtungen, wie z. B.
Fluchttüren, Brandschutzeinrichtungen etc.
Entsorgung
Gerät umweltgerecht entsorgen
†
¾
3. Montage und Anschluss
Zeitschaltuhr montieren
WARNUNG
Lebensgefahr durch elektrischen Schlag oder Brand!
Montage ausschließlich von Elektrofachkraft
¾ ¾
durchführen lassen!
307096
click
Federsteckklemme
Federsteck-
klemmen-
öffner
Prüfabgriff
Speicherkarte
OBELISK top2
(9070404)
Auf DIN-Hutschiene montieren (nach EN 60715)
†
¾
Spannung freischalten
†
¾
Gegen Wiedereinschalten sichern
† ¾
Spannungsfreiheit prüfen
† ¾
Erden und kurzschließen
† ¾
Benachbarte, unter Spannung stehende Teile abdecken
†
¾
oder abschranken
L Montageempfehlung der Antenne für einen störungsfreien
Empfang ist die Außenseite eines Gebäudes
Leitung anschließen
Anschlussbilder
+ ~ – ~
Ext1
RC
C1
1 2 3
L Beim Anschluss Polarität beachten.
L Separate Leitung für Versorgung der Antenne verlegen.
L Funkantenne so ausrichten, dass die grüne LED im Sekun-
dentakt blinkt.
L An eine Antenne können max. 10 Geräte angeschlossen
werden
Leitung 45°
Ext L N
RC
theben
0 6 12 18 24
RC DCF
9070410
MENU OK
2
0,5mm -
2,5mm 2
230-240V~
50-60Hz
16(10)A 250V~ R 10a - 30T
C1
1 2 3
– ~
12-24 V
+ ~
1
