Bypass 63A Einhand-Rastschalter

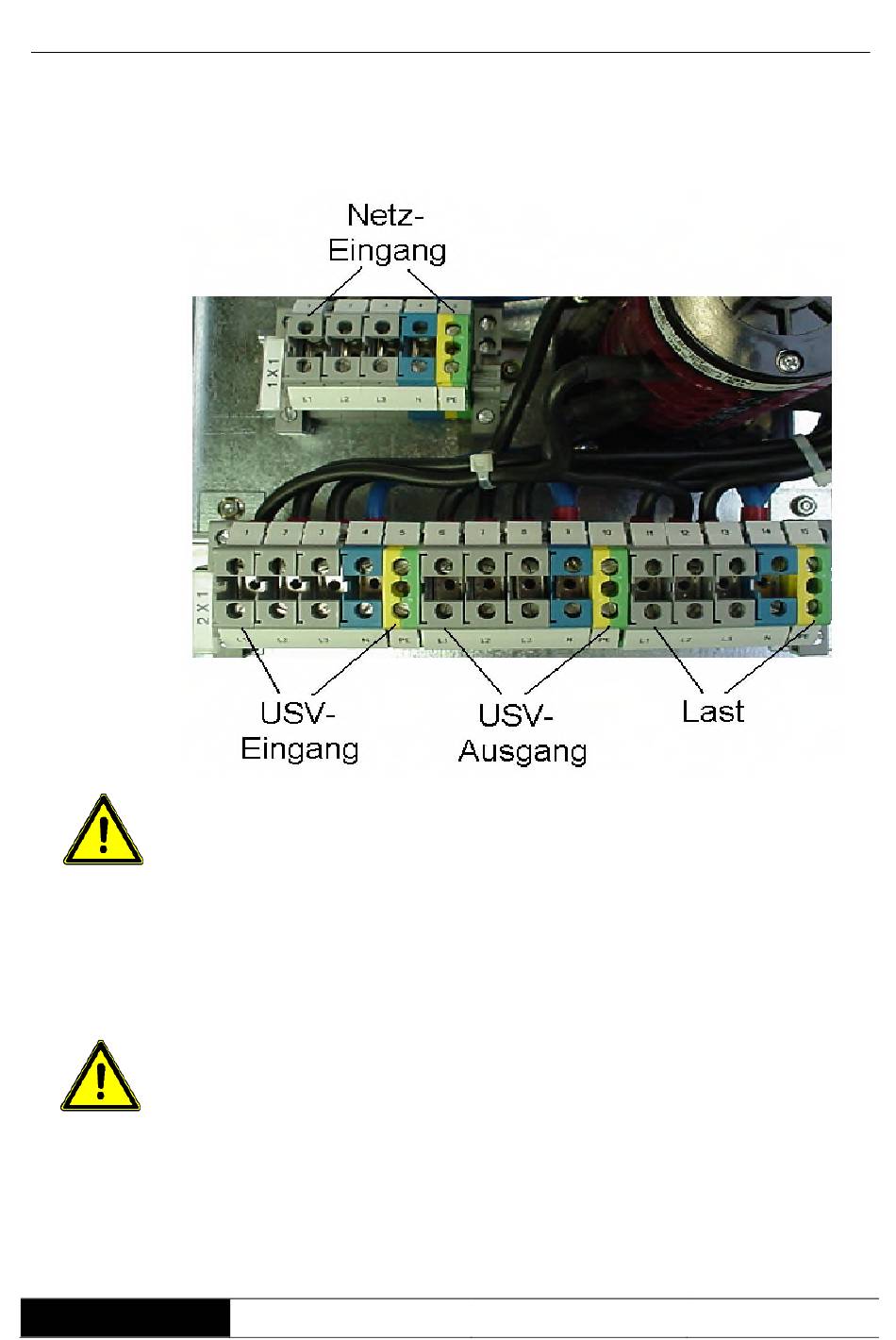

Abb. 3:
Anschlussschema
Die Anschlussquerschnitte sind den technischen Daten im Anhang zu
entnehmen.
Beim Anschluss ist darauf zu achten, dass die Phasenfolge des USV internen
Bypassschalters mit der Phasenfolge des externen Bypassschalters überein-
stimmt. Ansonsten kann es trotz korrekter Umschaltung in Bypassbetrieb ein
Phasenkurzschluss auftreten.
Der Schutzleiter ist unbedingt anzuschließen! Ist dies nicht der Fall, sind auch
die Verbraucher nicht geerdet.
Achtung !
Das in Abbildung 3 angegebene Anschlussschema hat nur dann seine
Gültigkeit, wenn:
BYP
der Schleifenwiderstand bis zum letzten Verbraucher eingehalten wird;
o
die Erdung der Verbraucher sicher gewährleistet ist;
o
oder die Verbraucher separat gegen Über- und Fehlerstrom
o
abgesichert, und zusätzlich geerdet sind;
Handbuch
Seite 15 von 24
